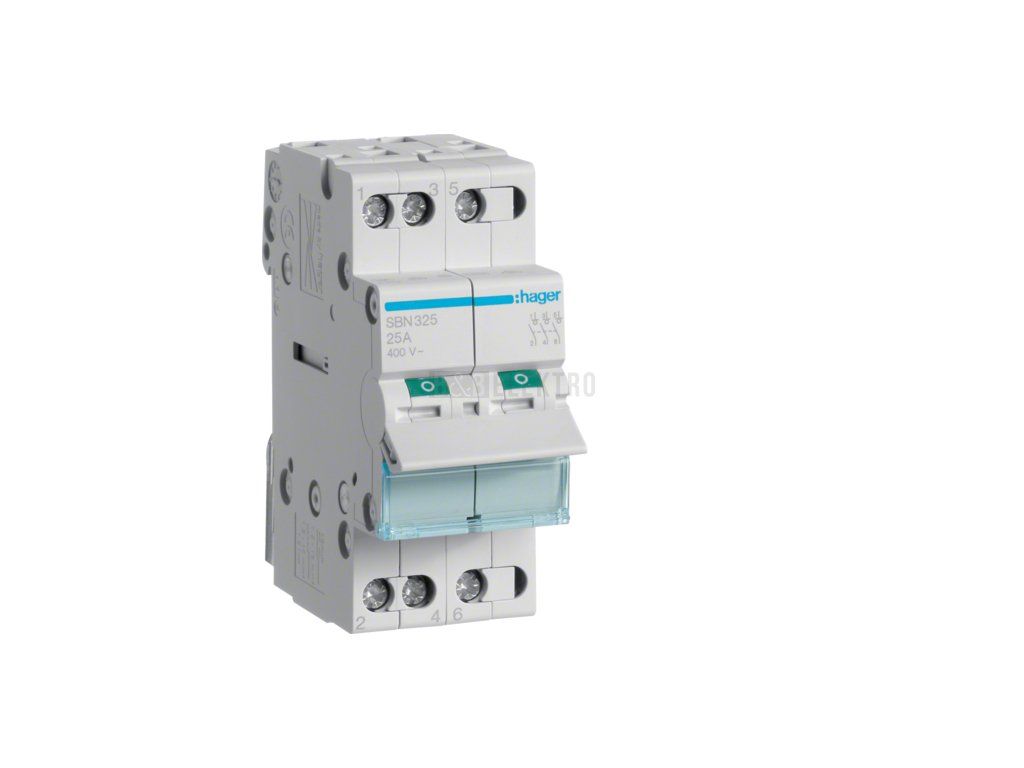

HAGER-SBN325 vypínač 25A 3P na lištu velikost 2 moduly
Kód produktu | BB082726 |
Ean produktu | 3250615510105 |
Kód výrobce | SBN325 |
Záruční doba | 2 roky záruka |
modulární vypínač SBN325 3pólový 25A ve 2 modulovém provedení
Druh řízení:vypínač
počet pólů:3 P
typ pólu:3 P
Hlavní elektrické prvky
provozní napětí AC:400 V
frekvence:50/60 Hz
Napětí
jmenovité izolační napětí:440 V
Druh řídicího napětí 1:AC
jmenovité impulzní výdržné napětí:4000 V
Elektrický proud
Proudová zatížitelnost při AC21 v kategorii B:25 A
Proudová zatížitelnost při AC22 v kategorii A:25 A
nominální jmenovitý proud:25 A
Přípustný návrhový proud nižší než 1 s:0,375 kA
Tepelný jmenovitý proud mimo kryt:25 A
Proudová zatížitelnost při AC21 v kategorii A:25 A
Proudová zatížitelnost při AC22 v kategorii B:25 A
Výkon
celkový ztrátový výkon při jmenovitém proudu:2,7 W
tepelné ztráty na pól:0,9 W
Výdrž
Elektrická životnost při jmenovitém zatížení v AC21:25000
Elektrická životnost při jmenovitém zatížení v AC22:25000
mechanická životnost v cyklech:200000
Rozměry
hloubka:68 mm
výška:83 mm
šířka:35 mm
Instalace, montáž
utahovací moment:1,8Nm
Připojení
průřez pro flexibilní vodiče:1,5 - 10mm2
průřez pro pevné vodiče:1,5 - 16mm2
Poloha svorek:odsazené
typ připojení:se šrouby
Zařízení
Počet zavíracích kontaktů:3
Normy
IEC 60947-3, IEC/EN 60669-2, IEC/EN 60669-4
Evropská direktiva WEEE:dotčeno
Bezpečnost
krytí IP:IP20
Podmínky použití
Provozní teplota:-20…50 °C
Stupeň znečištění podle IEC 60664 / IEC 60947-2:2
