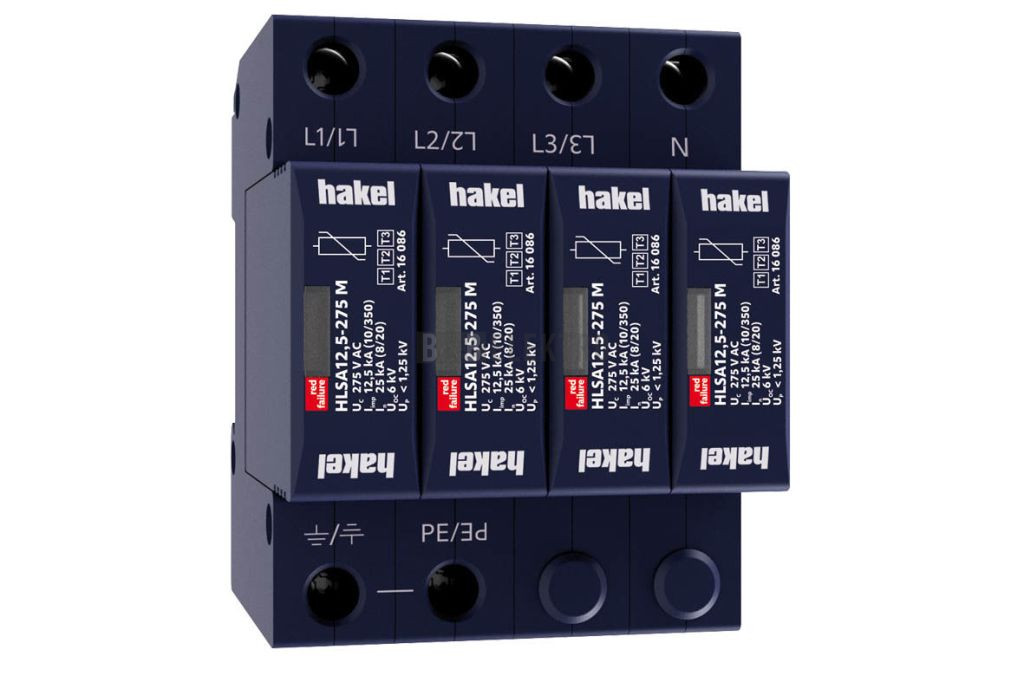

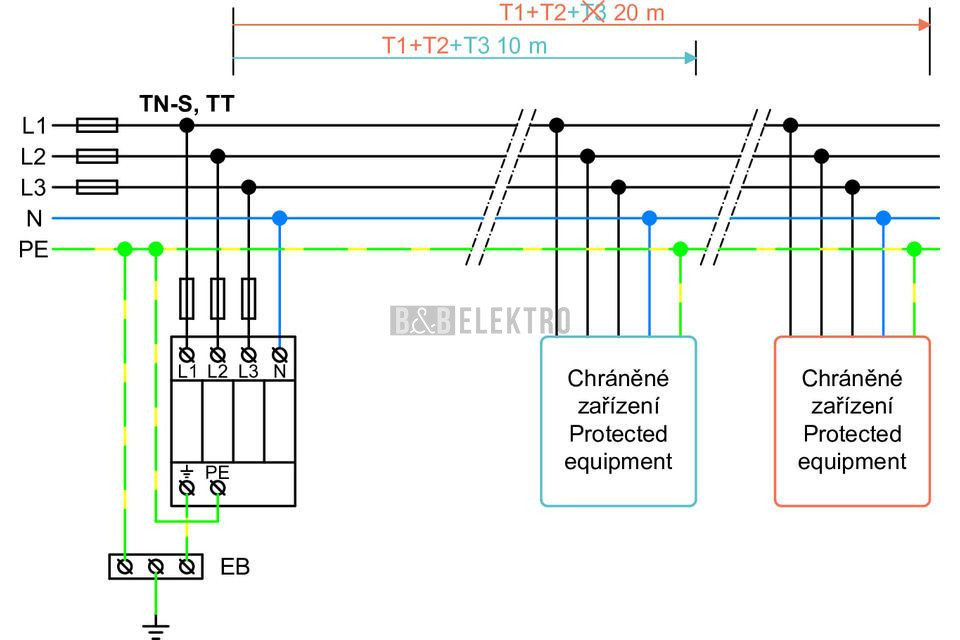

Svodiče impulzních proudů a rázového přepětí typu T1+T2+T3. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Vhodné pro objekty s uvažovanou hladinou ochrany LPL III a LPL IV. Instalují se na rozhraní zón LPZ 0 – LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu - hlavních rozvaděčů. V případě instalace svodiče označeného T1+T2+T3 v hlavním rozvaděči je nezbytné instalovat také svodiče přepětí T2 a T3 v podružných rozvaděčích. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení M specifikuje konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2, ČSN CLC/TS 61643-12.

Kombinované svodiče typ 1

• Forma sítě TN-C-S: Ano
• Forma sítě TN-S: Ano
• Počet pólů: 4

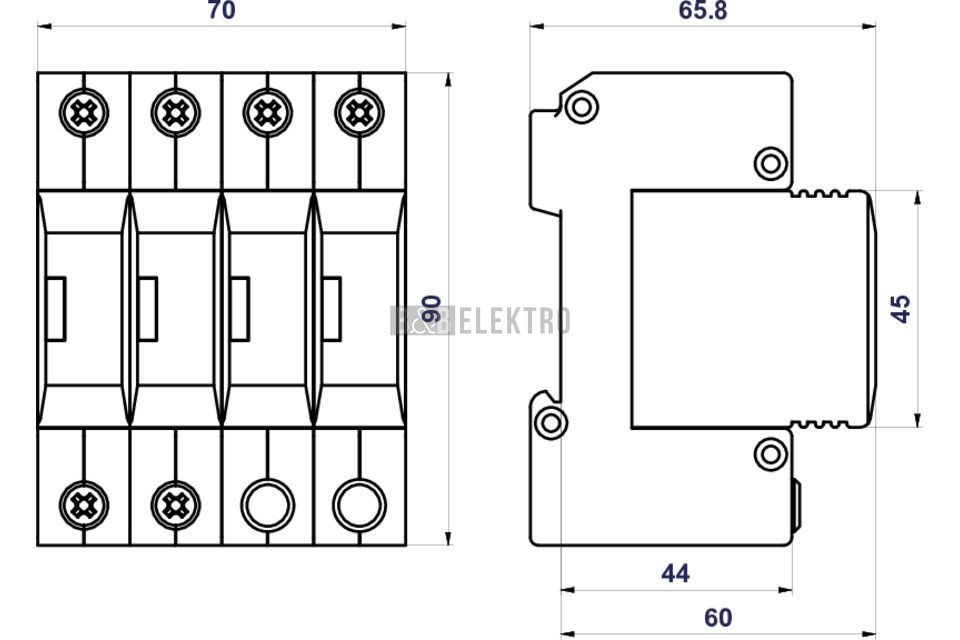

• Montážní velikost: 4 TE
• Způsob montáže DIN lišta: 35 mm
• Bleskový impulsní proud (10/350): 12.5 kA
• Stupeň ochrany: 1.25 kV
• Vyfukovací: Ano
• Max. trvalé napětí AC: 275 V
• Jmenovité napětí AC: 230 V
• Testovací třída: Typ 1 a 2
• Signalizace na zařízení: Optický
• Stupeň krytí (IP): IP20
• Max.průměr neohebného vodiče (jedno/více žilový): 25 mm²
• Max.průměr ohebného vodiče (jemnožilového): 16 mm²
• Specifická energie (W/R): 39 kJ/Ohm
• Energeticky koordinované ochranné působení na koncový přístroj: Ano
