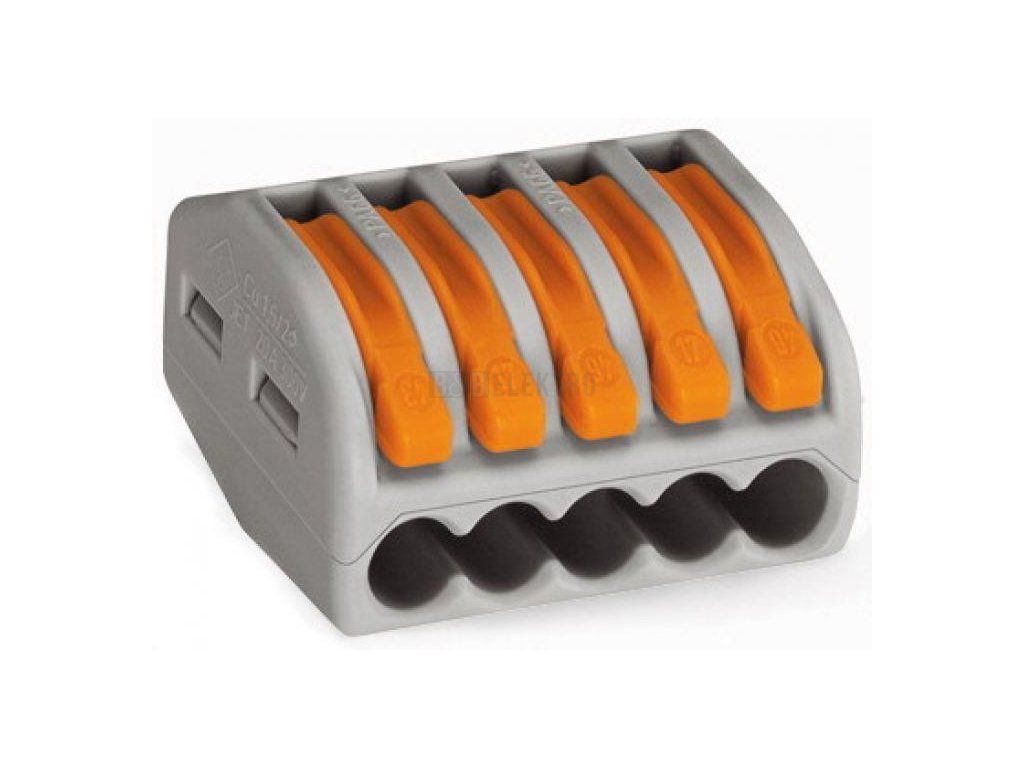

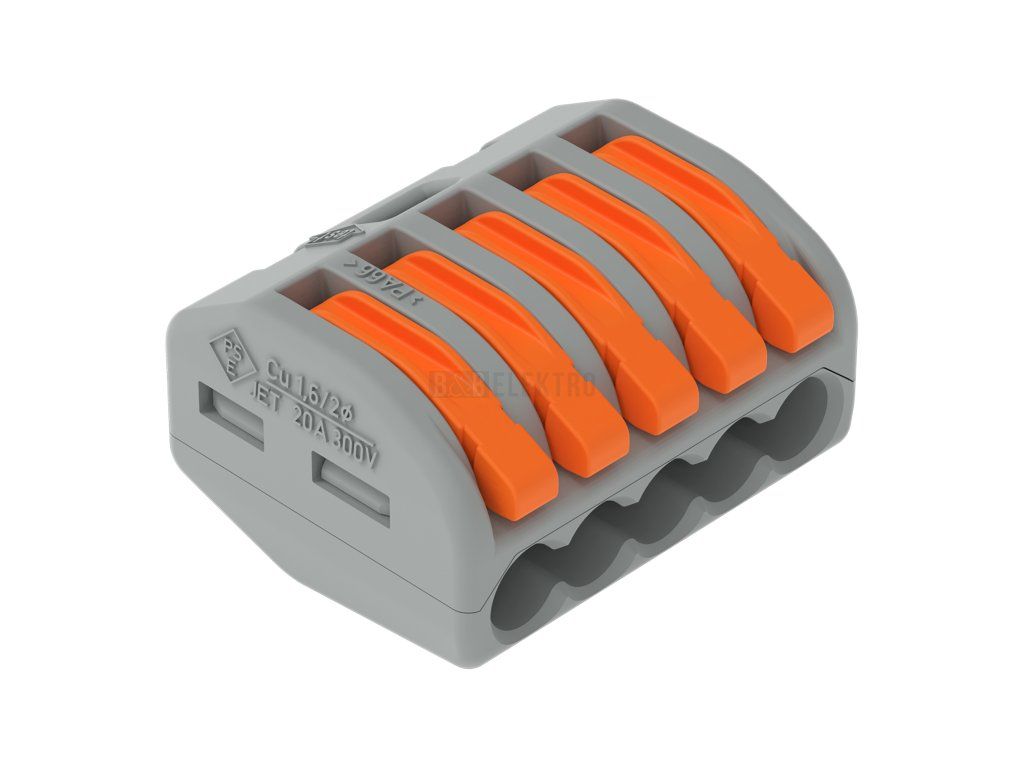

krabicová svorka s ovládací páčkou pro spojení flexibilních vodičů, výrobce WAGO

popis :
Spojovací svorky pro flexibilní vodiče
Vypadá jako krabicová svorka.
Je malá jako krabicová svorka. Má ochranu proti nebezpečnému dotyku jako krabicová svorka.
Má zkušební otvor jako krabicová svorka. A přece umí mnohem více:
Spojí zkrátka všechno !
Spojovací svorka s připojením CAGE CLAMP® COMPACT spojuje 3 až 5 odizolovaných, jemně laněných vodičů od 0,08 mm² do 4 mm², plné nebo vícedrátové vodiče do 2,5 mm². Vše bez nástroje.

vynikající bezpečnostní podmínky :
díky zapuštěné ovládací páčce je vyloučena náhodná chybná manipulace při vkládání vodičů v případě úzkých podmínek na místě montáže. Bezpečnost pro všechny druhy vodičů (plné, vícedrátové a jemně laněné) dále potvrzují atesty jako ENEC, UL. Značka ENEC platí jako značka bezpečnosti pro celou Evropu s celkem 20 smluvními zeměmi.

Jak to funguje:
Oranžovou páčkou otevřete svěrací místo tak, aby páčka zapadla a držela svěrací místo otevřené.
Nyní lze zavést vodič a následně přesunout páčku do klidové polohy lícující s pouzdrem svorky. Tak se spolehlivě zabrání nechtěnému uvolnění připojeného vodiče.

technické parametry :
kompaktní konektor 2vodičové svorky s páckou max. teplota pri nepretržitém provozu 85 C

průřez vodiče [mm²] 0,08 - 2,5 mm²
druh spoje spoj CAGE CLAMP®
počet žil 5
průřez [mm²] 0,08 - 4 mm²
přípustné napětí EN 400 V
přípustné impulzní napětí 4 kV
stupeň znečistění 2
proud EN 32 A
hmotnost 3,072 g
barva šedá
způsob připojení bocní pripojení
celkový počet kontaktních míst 5
celkový počet potenciálů 1
výška 14,5 mm
šířka 26,6 mm
hloubka 20,5 mm
délka odizolování od 9 mm
délka odizolování do 10 mm
země původu Německo

příklady kde lze svorky použít :
spojovací svorky řady 222 slouží k upnutí přípojných vodičů svítidel, žaluzií, markýz, ovládání dveří a bran,
komunikačních zařízení, čerpadel, reproduktorů - Instalační krabice.
Zapojení flexibilních vodičů v instalačních krabicích - Svítidla
Připojení svítidel s flexibilním průběžným vedením - Individuální
Individuální konstrukce nízkonapěťových osvětlovacích systémů - Flexibilní
Propojení předem zapojených prefabrikovaných prvků - například v obytných automobilech

Další možnosti použití :
Připojení induktivního přibližovacího spínače
Servopohony pro podlahové topení
Zapojení komunikačních zařízení
Provizorní připojení
Přípojné svorky motorů
Baldachýnová svítidla
Připojení svítidel
Nízkonapěťový čítač
Topná zařízení
Topná čerpadla
Ovládání vrat
Ve světelných pásech
Připojení strojů
Propojení potenciálů
Připojení lustrů
Připojení studničních čerpadel
Neupevněná připojení svítidel
Mobilní přípojky (staveništní proud)
Propojování přístrojů, strojů
Přívod pro vánoční osvětlení
Průchozí zapojení na svítidlech
Propojení kombinací světelných zdrojů, rolet
Žaluzie, vedení reproduktorů v obytných místnostech
Halogen, telefonní kabely, elektrické sporáky, světelné řetězy
Připojení motorových ventilů pro podlahové topení
Připojení detektorů plynu a požáru
Spojení zónových ventilů na topných zařízeních
Ve skříních s průzorem s pin stanicemi a čítacími stanicemi
Spojovací svorka v sensorice
Připojení zařízení pro sběr dat
V meziskříních strojů
Hvězdná obloha
