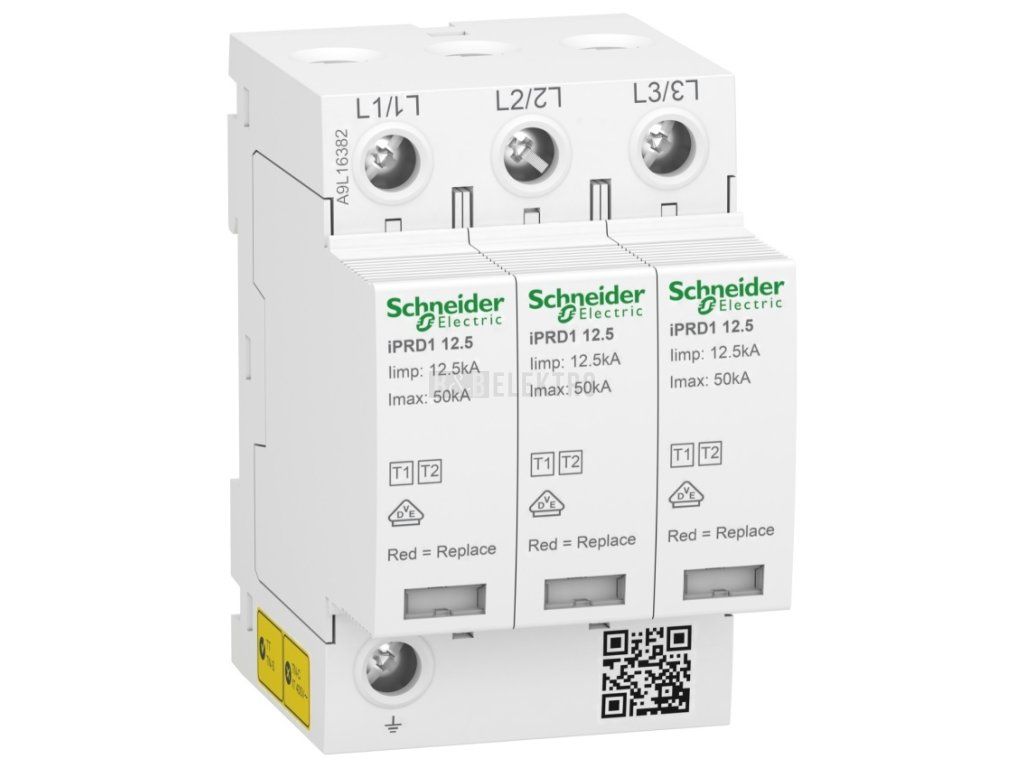

Acti9 iPRD1 12.5 3P SPD T1+T2 Schneider Electric A9L16382
Svodič přepětí Schneider Electric A9L16382 iPRD1 12.5, typ 1+2 (Třída I+II), 3pólový, 230/400 V AC, jmenovitý svodový proud 20 kA, max. svodový proud 50 kA, impulsní výbojový proud 12,5 kA, montáž na DIN lištu, mechanická signalizace, dálkové hlášení stavu, výměnné moduly, ochrana před přepětím v domovních i průmyslových instalacích.
Svodič přepětí Schneider Electric A9L16382 iPRD1 12.5 je zařízení třídy T1+T2 (typ 1+2), navržené k ochraně třífázových elektrických instalací před přímými a nepřímými účinky blesku a přechodnými přepětími. Díky zásuvnému provedení a možnosti dálkového hlášení stavu je jeho údržba rychlá a jednoduchá.
Technické údaje:
- Typ zařízení: Typ 1+2 (Třída I+II)
- Počet pólů: 3
- Jmenovité napětí (Un): 230/400 V AC ±10 %, 50/60 Hz
- Max. trvalé provozní napětí (Uc): 350 V AC (L/N)
- Jmenovitý svodový proud (In): 20 kA (8/20 μs)
- Max. svodový proud (Imax): 50 kA (8/20 μs)
- Impulsní výbojový proud (Iimp): 12,5 kA (10/350 μs)
- Úroveň ochrany (Up): ≤1,5 kV
- Reakční doba: ≤25 ns
- Montáž: DIN lišta 35 mm (6 modulů)
- Krytí: IP20 (svorky), IP40 (přední panel)
- Průřez vodiče: 2,5–35 mm²
- Utahovací moment: 2,5 Nm
- Rozměry: 54 × 89 × 69 mm
- Hmotnost: 486 g
- Provozní teplota: -25 °C až +60 °C
- Signalizace stavu: Mechanická (bílá = provoz, červená = výměna)
- Dálkové hlášení: 1 přepínací kontakt (1 C/O)
- Normy: EN 61643-11:2012, IEC 61643-11:2011
- Certifikace: CE, EAC, VDE
Výhody:
- Kombinovaná ochrana proti přímým a nepřímým účinkům blesku
- Snadná instalace na DIN lištu
- Přehledná mechanická signalizace stavu
- Možnost dálkového hlášení stavu
- Výměnné moduly pro jednoduchou údržbu
Doplňkové parametry
| Kategorie: | Svodiče přepětí |
|---|---|
| Záruka: | 2 roky |
| EAN: | 3606481490216 |
| Krytí (IP): | IP20 |
| ? Způsob montáže: | DIN lišta 35 mm |
| Dálková signalizace: | Ano |
| Jmenovité napětí AC: | 400 V |
| Konstrukční velikost: | 6 TE |
| Maximální trvalé napětí AC: | 350 V |
| Napěťová ochranná hladina: | 1.5 kV |
| Napěťová ochranná hladina L-N: | 1.5 kV |
| ? Počet pólů: | 3 |
| Signalizace na přístroji: | Optické |
| Zkušební třída: | Typ 1 a 2 |
| Konfigurace systému DC: | Ne |
| Konfigurace systému IT: | Ne |
| Konfigurace systému TN: | Ne |
| Konfigurace systému TN-C: | Ano |
| Konfigurace systému TN-C-S: | Ne |
| Konfigurace systému TN-S: | Ne |
| Konfigurace systému TT: | Ne |
| Max. průřez vodiče flexibilní (jemnodrátkový): | 25 mm2 |
| Max. průřez vodiče pevný (pevný, lanovaný): | 35 mm2 |
| Úroveň ochrany napětí N-PE: | 1.5 kV |
| Integrovaná záložní pojistka: | Ne |
| Konfigurace systému jiná: | Ne |
| Technologie napěťového spínacího jiskřiště: | Ne |
