BBT-CU20-30X5/10-95 Spojovací svorka

Svorky pro podélné spojování sběrnic pro systémy 630, 1250 a 1600 A

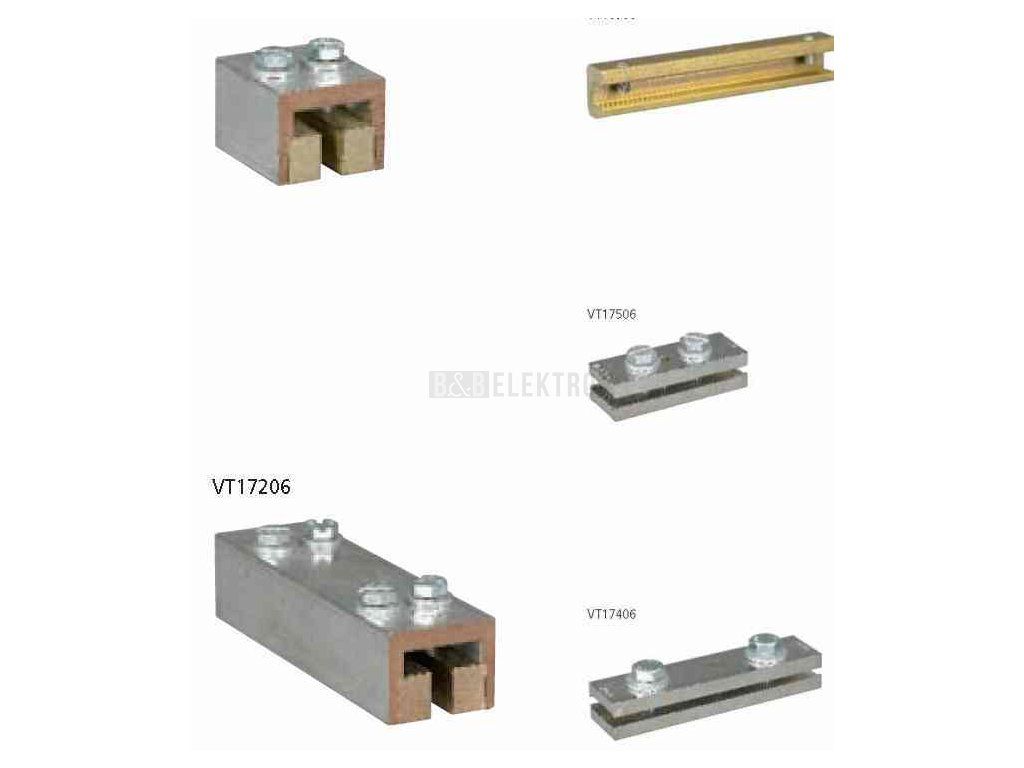

Svorky pro spojování sběrnic
VT18506
VT17506
VT17406
VT17306
VT17206
• BBT-CU12-20X5/10-150:
Vzdálenost mezi sběrnicemi až do 110 mm
Vhodné pro stejné ploché měděné sběrnice
• BBT-CU20-30X5/10-95:
Vzdálenost mezi sběrnicemi 50 - 60 mm
Max. přípustné vychýlení sběrnic je 5 mm
Vhodné pro stejné ploché měděné sběrnice
• BBT-CU20-30X5/10-150:
Vzdálenost mezi sběrnicemi 100 - 110 mm
Max. přípustné vychýlení sběrnic je 5 mm
Vhodné pro stejné ploché měděné sběrnice
• BBT-CU-BAR500/720-50:
Vzdálenost mezi sběrnicemi 9 - 20 mm
Max. přípustné vychýlení sběrnic je 2 mm
Vhodné pro stejné i odlišné typy
profilových sběrnic
• BBT-CU-BAR500/720-150:
Vzdálenost mezi sběrnicemi 100 - 110 mm
Max. přípustné vychýlení sběrnic je 5 mm
Vhodné pro stejné i odlišné typy
profilových sběrnic
Jmenovitý       Délka     Určeno pro     Typové označení     Objed. číslo
proud
Ie [A]              (mm)

630                    150        12 x 5/10         BBT-CU12-20X5/10-150   107200

                                       15 x 5/10
                                       20 x 5/10
630                     95         20 x 5/10         BBT-CU20-30X5/10-95     107201

                                       25 x 5/10
                                       30 x 5/10
630                    150         20 x 5/10         BBT-CU20-30X5/10-150    107202

                                       25 x 5/10
                                       30 x 5/10
1600                    50         dvojitý              BBT-CU-BAR500/720-50    107203

                                        T-profil
1600                   150        dvojitý              BBT-CU-BAR500/720-150   107204

                                        T-profil
