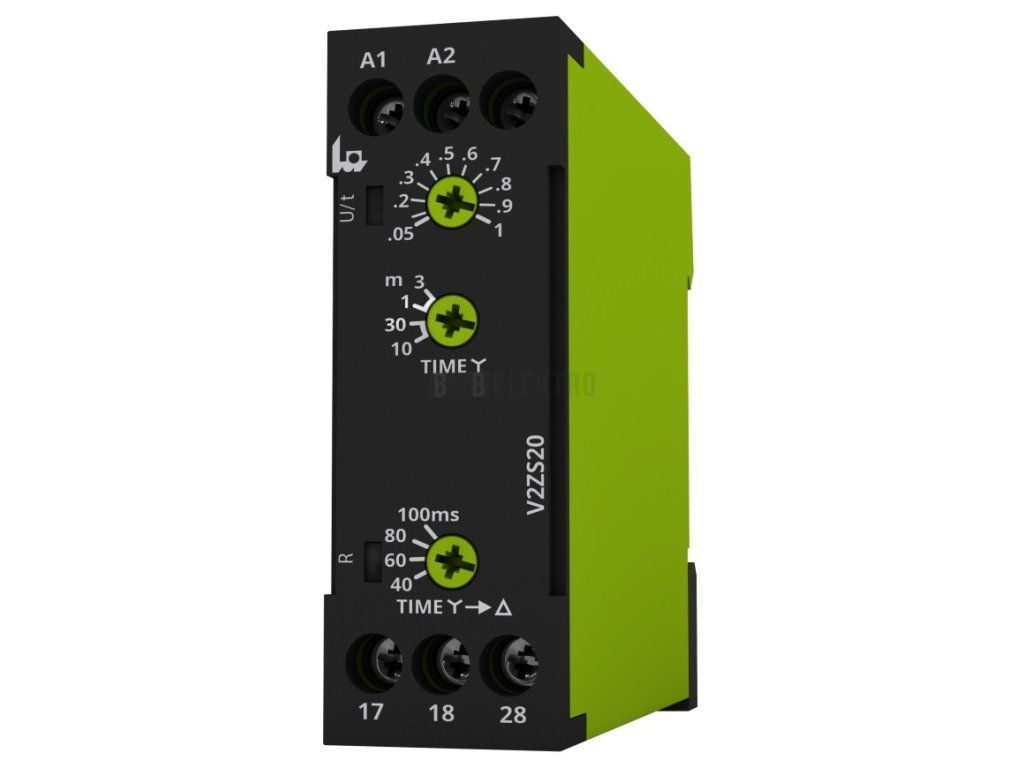

Časové relé V2ZS20 12-240V AC/DC spínač hvězda-trojúhelník 2 NO TELE Haase 125300
Časové relé V2ZS20 je specializovaný spínač určený pro řízení rozběhu třífázových asynchronních motorů metodou přepnutí hvězda–trojúhelník. Disponuje oddělenou volbou časů – 500 ms až 180 sekund pro režim hvězdy a pevně volitelnou prodlevou 40, 60, 80 nebo 100 ms před přepnutím do trojúhelníku. Tato prodleva chrání motor i silové kontaktory před proudovými špičkami při přepínání. Oproti dvoupólové variantě E3ZS20 pracuje V2ZS20 s 1 přepínacím kontaktem 3 A / 250 V AC – vhodné pro řídicí obvody s externími kontaktory. Univerzální napájecí napětí 12–240 V AC/DC zajišťuje nasazení v různých průmyslových instalacích. Průmyslové provedení šířky 22,5 mm na DIN lištu se zvýšenou tepelnou odolností je určeno pro náročnější provozní podmínky.
- Funkce: přepnutí hvězda–trojúhelník s volitelnou prodlevou
- Čas hvězdy: 500 ms – 180 sekund (4 rozsahy)
- Prodleva přepnutí: 40 / 60 / 80 / 100 ms
- Napájecí napětí: 12–240 V AC/DC (univerzální)
- Výstupní kontakt: 1× přepínací 3 A / 250 V AC
- Indikace: optická indikace stavu
- Montáž: průmyslové provedení na DIN lištu, šířka 22,5 mm
- Zvýšená tepelná odolnost
Doplňkové parametry
| Kategorie: | TELE Haase |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.081 kg |
| EAN: | 9008662008359 |
| Šířka (mm): | 22,5 mm |
| Hloubka (mm): | 76 mm |
| Výška (mm): | 67 mm |
| Typ el. připojení: | Šroubové připojení |
| Druh napětí pro ovládání: | AC/DC |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz: | 12 - 240 |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz: | 12 - 240 |
| Jmenovité řídicí napájecí napětí Us DC: | 12 - 240 |
| Časový rozsah: | 0,5 - 180 s |
| Funkce blikání začínající impulzem, pevně nastavený čas: | Ne |
| Funkce blikání začínající impulzem, variabilní: | Ne |
| Funkce blikání začínající pauzou, pevně nastavený čas: | Ne |
| Funkce blikání začínající pauzou, variabilní: | Ne |
| Funkce hvězda/trojúhelník: | Ano |
| Funkce tvarování impulzu: | Ne |
| Funkce vypínání sestupnou hranou: | Ne |
| Funkce zapnutí vzestupnou hranou: | Ne |
| Funkce zpožděné reakce: | Ne |
| Funkce zpoždění odtahu: | Ne |
| K nasazení na stykač: | Ne |
| Možnost dálkového ovládání: | Ne |
| Počet výstupů, se zpožděním, přepínač: | 1 |
| S polovodičovým výstupem: | Ne |
| Se zásuvnou paticí: | Ne |
| Vhodné pouze pro dálkové ovládání: | Ne |
| Výstupy, přepínatelné se zpožděním/bez zpoždění: | Ne |
Rakouský výrobce TELE Haase, jehož produkty jsou na první pohled nezaměnitelné díky charakteristické zelené barvě, se od počátku své existence zaměřuje na vývoj a produkci komponentů určených pro automatizaci – zejména časových a monitorovacích relé. Veškerá činnost společnosti vychází z požadavků zákazníků, jimž nabízí bohatý výběr časových funkcí a sledování elektrických i neelektrických veličin v širokém spektru hodnot. Produktovou řadu doplňují pomocná relé tvořící ucelený celek.
Dlouholeté zkušenosti, soustavné investice do výzkumu, odborné znalosti, precizní zpracování a moderní technologie jsou zárukou vysoké kvality a spolehlivého provozu všech výrobků. Právě tyto vlastnosti jsou důvodem, proč jsme v B&B elektro rádi, že produkty TELE Haase můžeme zařadit do naší nabídky a nabídnout je tak našim zákazníkům.
Filozofie firmy nestojí na rychlých inovacích ani na povrchních změnách, které by zákazníky zbytečně nutily pořizovat nová zařízení. Relé značky TELE Haase jsou konstruována s výhledem minimální životnosti 10 let.
