Deska montážní MDZ_KB do zateplení tloušťky 50-200mm Kopos

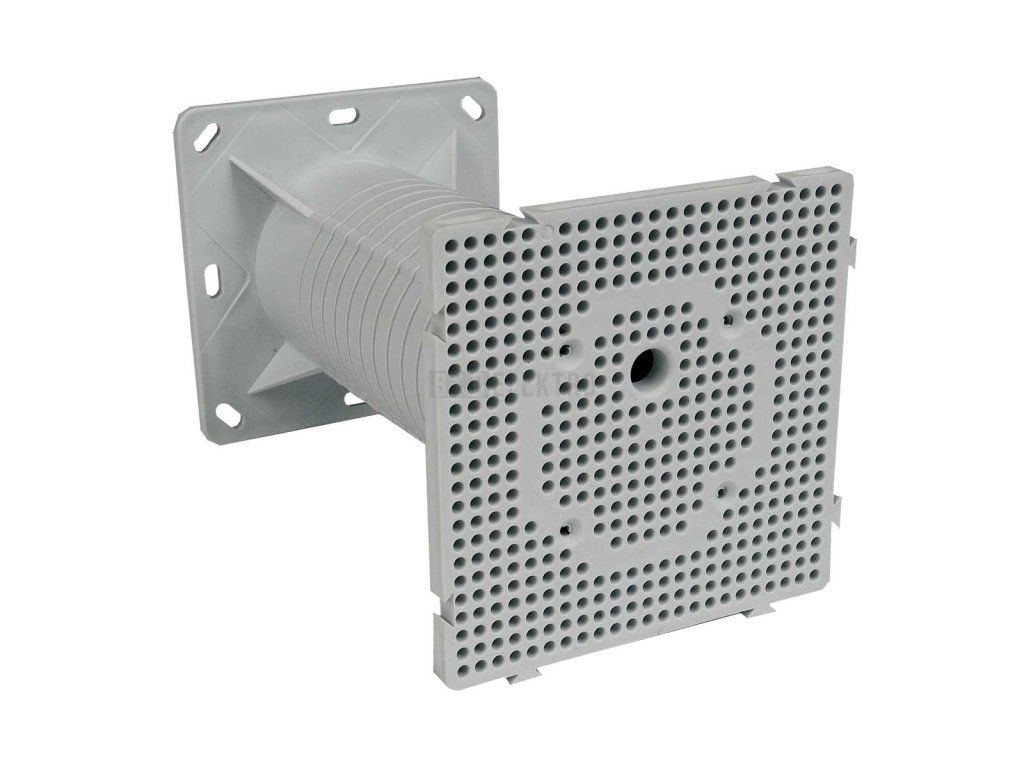

Montážní deska do zateplení, konfigurace KB, šedá – KOPOS MDZ_KB

KOPOS KOLÍN MDZ_KB vyrovnává instalační krabice s povrchem zateplené fasády a vytváří pevný podklad pro montáž elektroinstalačních prvků do zateplovacího systému. Deska pracuje při jmenovitém izolačním napětí 500 V a snáší provozní teplotu od -25 °C do 60 °C.

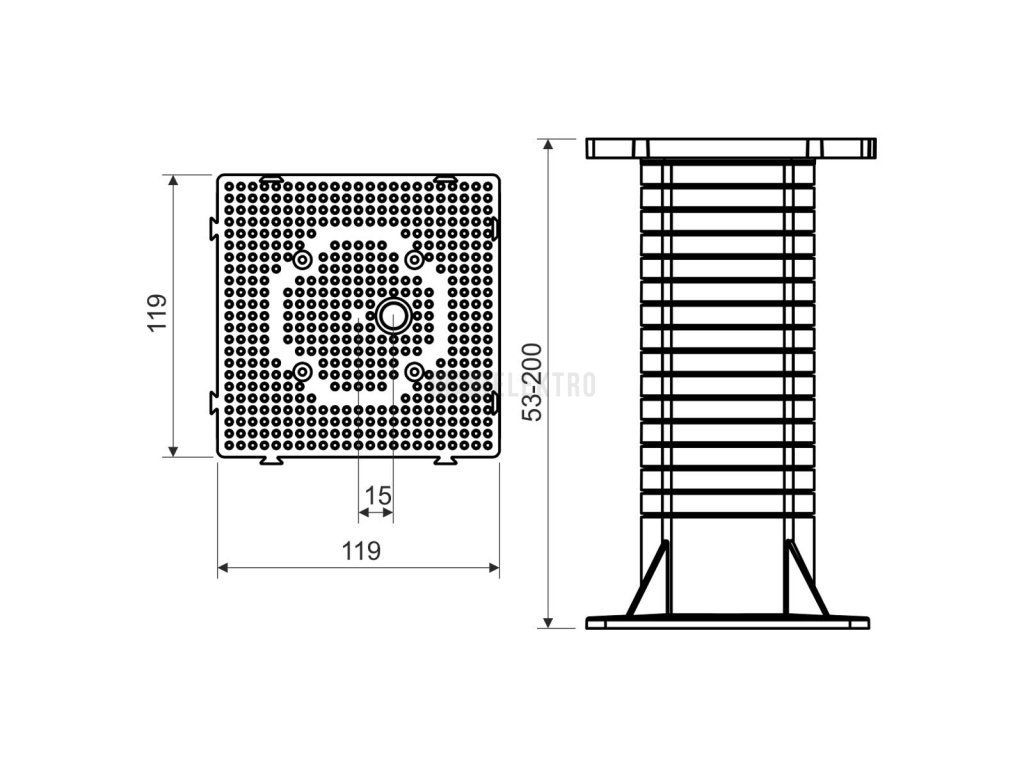

Montážní deska se instaluje na stěnu nebo strop, vstup kabelů řeší zezadu. Tělo je vyrobené z plastu v šedé barvě, konfigurace KB určuje rozměr desky o šířce 119 mm, délce 119 mm a hloubce 204 mm. Deska se uplatní při zapuštění elektroinstalačních krabic do vrstvy tepelné izolace fasády, kde nahrazuje chybějící nosnou hmotu zdiva.

Popis:
Slouží k instalaci elektrických zařízení (venkovní světla, pohybová čidla, zásuvky 400 V apod.) na zateplené fasády budov, svojí konstrukcí eliminuje vytváření tepelných mostů. Plocha pro montáž zařízení je 120 x 120 mm.

Montáž:
Před montáží je nutné seříznout nosič včetně přiložené izolace na potřebnou délkou podle tloušťky izolační vrstrvy. Nosič se připevní ke stěně pomocí přiložených hmoždinek dle typu zdiva a vrutů. Při montáži zásuvky 400 V se doporučuje připevnění nosiče pomocí chemických kotev. Nosičem se protáhne kabel a vloží zkrácená izolace. Pomocí 4 přiložených šroubů se k nosiči připevní krabice případně deska, na kterých se provede finální montáž.

Technické parametry

• Způsob montáže: na stěnu/strop
• Jmenovité izolační napětí Ui: 500 V
• Provozní teplota: -25 až 60 °C
• Vstup kabelů: zezadu
• Materiál: plast
• Barva: šedá
