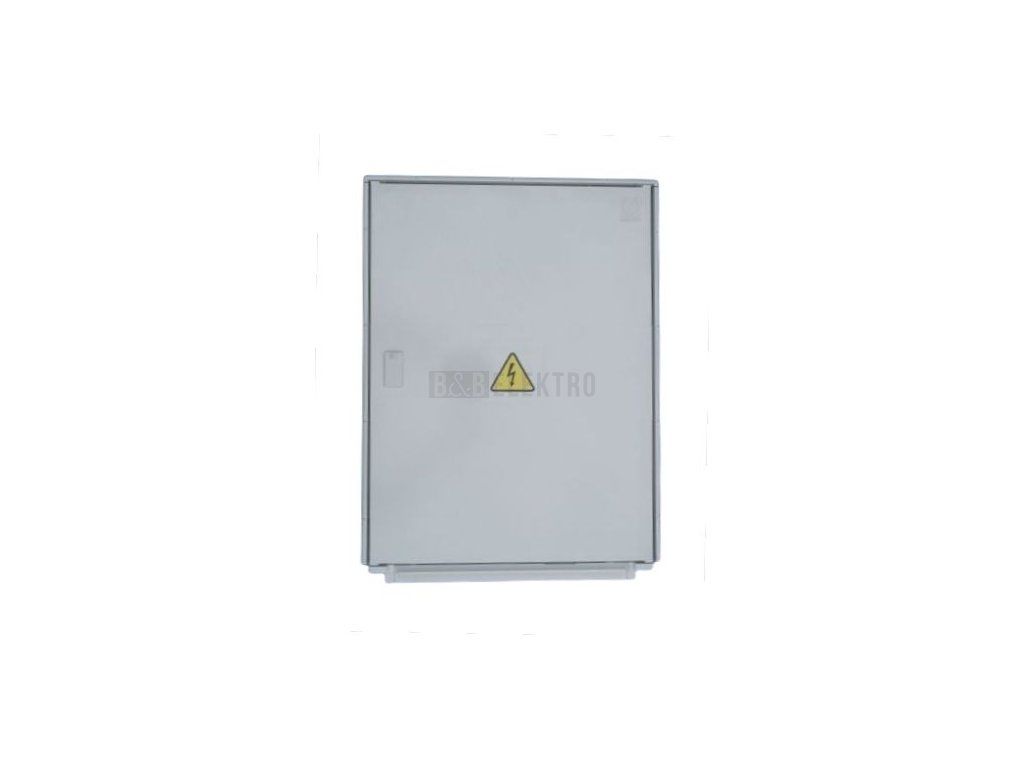

Elektroměrová rozvodnice ER212/NVP7P/63A/FV/EON dvoutarif 3fáz fotovoltaika DCK

Skříň elektroměrová ER212/NVP7P/63A/FV/EON do výklenku ve zdi, 1x dvoutarifní elektroměr, HDO, příprava pro přístroje k fotovoltaické elektrárně, možné osazení třífázovým jističem do 63A, celoplastové provedení z termosetu, k použití pro E.ON

Popis:

Elektroměrový rozvaděč v provedení z Termosetu pro jeden dvoutarifní třífázový elektroměr pro měření do 63A. Je určen pro zabudování do výklenku ve zdi. Osazení 1xmůstek PEN, 1xjistič 2A charakteristika B určený pro ovládání HDO, řadové svorky, přístrojová lišta pro další přístroje (fotovoltaika)

Hlavní jistič není součástí rozvaděče. Přístroje na elektroměrové desce je možné plombovat jsou opatřeny plombovatelným krytem jističů.

Použití:

Elektroměrové rozvaděče jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné především pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Jsou přizpůsobeny pro použití ve vnějším prostředí.

Technické údaje:

Pro distribuční síť : E.ON

Jmenovité pracovní napětí : 230/400V

Jmenovitý proud hlavního jističe : do 63A

Jmenovitý kmitočet : 50Hz

Stupeň ochrany krytem : IP44, po otevření dveří : IP20

Sttupeň mechanické ochrany : IK 10

Ochrana při poruše před dotykem na neživých částech : automatickým odpojením od zdroje

Maximální průřez přívodních vodičů : do 16mm2

Maximální průřez vývodních vodičů : silový obvod do 16mm2

Maximální průřez vývodních vodičů : pomocný obvod do 4mm2

Způsob připojení vodičů přívod :

- L1,2,3-svorky hl.jističe

- PEN-svorkovnice PEN, svorky elektroměru

Způsob připojení vodičů vývod :

- L1,2,3-řad.svorky do 16mm2, svorky elektroměru

- PEN-svorkovnice, svorky elektroměru

Způsob připojení pomocných obvodů : řadovésvorky do 4mm2, svorky HDO

Stupeň hořlavosti : Kategorie B - nesnadno hořlavé

Uzavíraní dveří : jednobodové se čtyřhranem 6x6 mm

rozměry :
výška : 640 mm
šířka : 470 mm
hloubka : 250 mm
váha : 17 kg

Počet umístěných elektroměrů : 1
