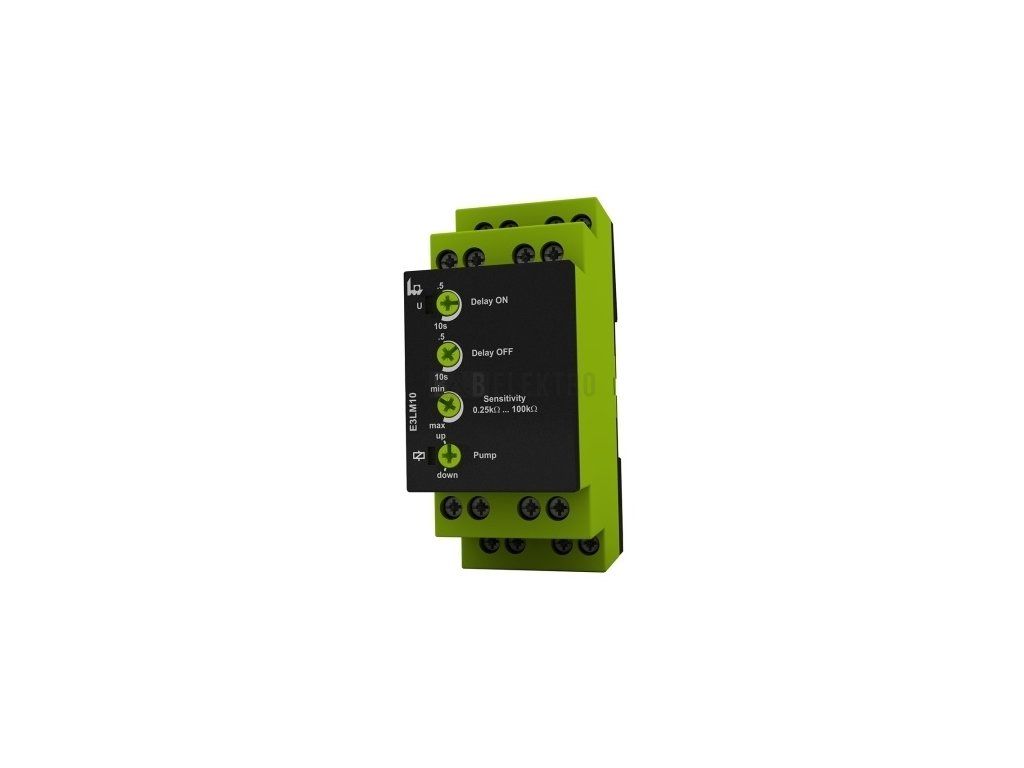

Hladinové relé E3LM10 230V AC TELE Haase 1341500
Hlídací relé E3LM10 slouží k automatickému řízení hladiny kapalin na základě vodivostního principu – bez mechanických plovákových snímačů. Podporuje zapojení se 2 sondami pro hysterezní řízení (přičerpání i odčerpání) i s 1 sondou pro jednoduché aplikace. Délka vedení sondy může dosáhnout až 1000 m, relé je proto vhodné i pro vzdálené nádrže a jímky. Široký rozsah citlivosti 250 Ω až 100 kΩ umožňuje spolehlivou detekci jak v čisté vodě, tak v kapalinách s vyšší vodivostí. Nastavitelné zpoždění sepnutí i rozepnutí 0,5–10 s potlačuje falešné reakce způsobené vlněním hladiny. Sondy jsou napájeny bezpečným střídavým napětím 12 V AC (max. proud sondy 7 mA), napájecí obvod relé je galvanicky oddělen od sondového obvodu. Modulární provedení na DIN lištu zajišťuje snadnou montáž do rozvaděče.
- Princip: vodivostní sondy, zapojení se 2 sondami nebo 1 sondou
- Funkce: přičerpání i odčerpání
- Citlivost: 250 Ω – 100 kΩ
- Napájení sondy: 12 V AC, max. proud sondy 7 mA
- Max. délka vedení sondy: 1000 m
- Zpoždění sepnutí / rozepnutí: 0,5 – 10 s (nastavitelné)
- Výstupní kontakt: 1× přepínací
- Napájecí napětí: 230 V AC (galvanicky odděleno od sondového obvodu)
- Indikace: optická indikace stavu
- Montáž: modulární provedení na DIN lištu
Doplňkové parametry
| Kategorie: | TELE Haase |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.23 kg |
| EAN: | 9008662005099 |
| Šířka (mm): | 35 mm |
| Hloubka (mm): | 65 mm |
| Výška (mm): | 87 mm |
| Typ el. připojení: | Šroubové připojení |
| Druh napětí pro ovládání: | AC |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz: | 230 - 230 |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz: | 230 - 230 |
| Počet přepínacích kontaktů: | 1 |
| Max. přípustná doba zpoždění odtahu: | 10 s |
| Min. nastavitelná doba zpoždění odtahu: | 0,5 s |
| S odnímatelnými svorkami: | Ne |
| Fyzikální princip měření: | Vodivé |
| Max. přípustná doba zpoždění přítahu: | 10 s |
| Min. nastavitelná doba zpoždění přítahu: | 0,5 s |
| Nastavitelná citlivost odezvy: | Ano |
| Počet elektrodových vstupů: | 3 |
Rakouský výrobce TELE Haase, jehož produkty jsou na první pohled nezaměnitelné díky charakteristické zelené barvě, se od počátku své existence zaměřuje na vývoj a produkci komponentů určených pro automatizaci – zejména časových a monitorovacích relé. Veškerá činnost společnosti vychází z požadavků zákazníků, jimž nabízí bohatý výběr časových funkcí a sledování elektrických i neelektrických veličin v širokém spektru hodnot. Produktovou řadu doplňují pomocná relé tvořící ucelený celek.
Dlouholeté zkušenosti, soustavné investice do výzkumu, odborné znalosti, precizní zpracování a moderní technologie jsou zárukou vysoké kvality a spolehlivého provozu všech výrobků. Právě tyto vlastnosti jsou důvodem, proč jsme v B&B elektro rádi, že produkty TELE Haase můžeme zařadit do naší nabídky a nabídnout je tak našim zákazníkům.
Filozofie firmy nestojí na rychlých inovacích ani na povrchních změnách, které by zákazníky zbytečně nutily pořizovat nová zařízení. Relé značky TELE Haase jsou konstruována s výhledem minimální životnosti 10 let.
