Hladinový spínač HS-1 ke spouštění čerpadel do 1,4kW, elvyk

Hladinový spínač HS-1 od výrobce Elvyk

- hladinový spínač HS-1 je určen ke spouštění jednofázových čerpadel, nebo ovládání elektromagnetických ventilů, až do příkonu 0,9 kW, například u domácích vodáren, nebo v průmyslových provozech

- výstupem je galvanicky oddělený přepínací kontakt relé, 8A /250V.

- hladinový spínač HS-1 je možné montovat i do vlhkého prostředí ve sklepě, či skružích vrtu, za podmínky, že je zajištěno trvalé napájení, protože provozní oteplení transformátorku průběžně vysouší HS-1

technické parametry :

- napájecí napětí : 230 V / 50 Hz

- příkon maximálně : 2,2 VA

- spínané napětí : 250V AC

- spínaný proud : rezistentní zátěž 8A, indukční zátěž 4A

- orůřez vodičů : svorky pro sondy 2,5 mm2, ostatní svorky 4 mm2

- elektrické krytí : IP 54

- rozměry : 138 x 144 x 57 mm

- hmotnost : 442 g

návod k použití :

- hladinový spínač HS-1 je určen k ovládání elektrických zařízení v závislosti na výšce hladiny kapaliny ve sledované nádrži

- rozmezí hladin pro spínání je dáno mechanickým umístěním ovládacích sond v nádrži

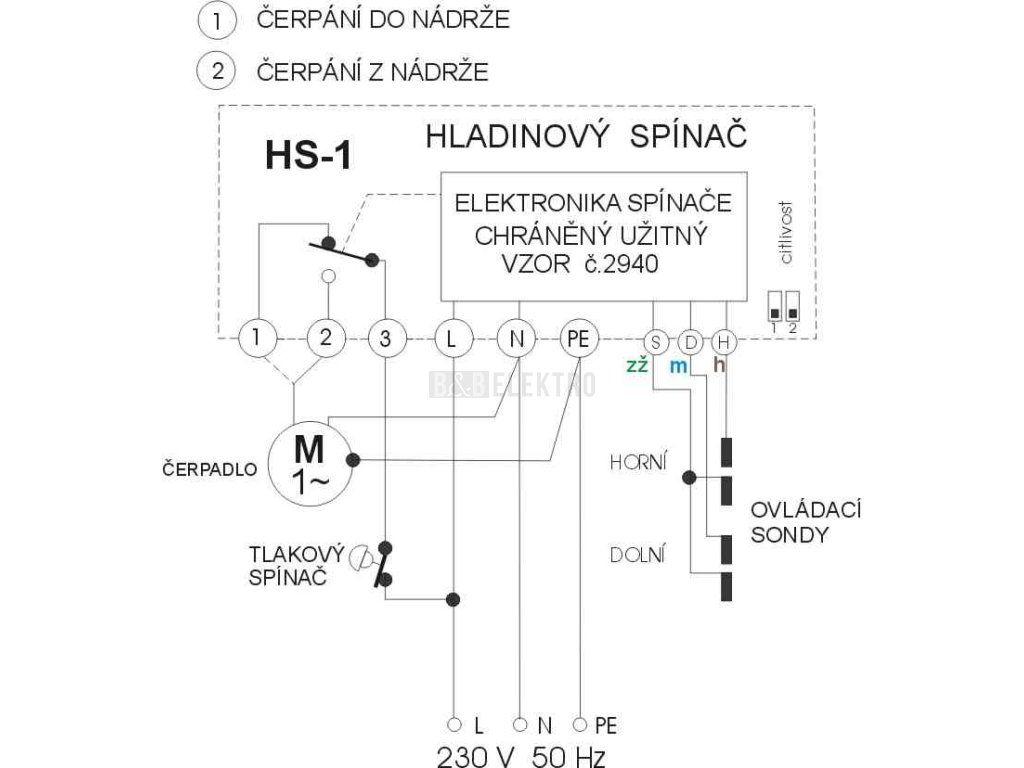

- elektrické připojení doporučujeme provést podle přiloženého schéma připojení, které je dodáváno s výrobkem

- na ovládacích sondách je napětí 12V AC

- při použití ovládacích sond z nerezové oceli je nutné, aby hlídaná kapalina byla elektricky vodivá ( alespoň 0,3 mS/cm ). Této podmínce vyhovuje voda běžného složení ve studnách, či vrtech

- pro hlídání hladiny kapalin elektricky nevodivých je nutno použít ovládací sondy s miniaturními plováčky, nebo vodivostní sondy jiného tvaru, které je možno dodat (nejsou součástí výrobků)

popis činnosti hladinového spínače :

- připojením napájecího napětí se rozsvítí zelená signálka “PROVOZ”, výstupní relé zůstane odpadlé, výstupní kontakty zůstanou propojené dle schéma zapojení

- ponořením dolní sondy nenastane žádná změna předchozího stavu

- ponořením horní sondy do vody sepne výstupní relé, výstupní kontrakty se překlopí dle schéma zapojení a rozsvítí se druhá zelená signálka “MAXIMUM” (svítí obě dvě)

- vynořením horní ovládací sondy z vody nenastane žádná změna předchozího stavu

- vynořením dolní ovládací sondy z vody odpadne výstupní relé, výstupní kontakty se překlopí zpět do výchozí polohy, zhasne signálka “MAXIMUM” (svítí pouze jedna
