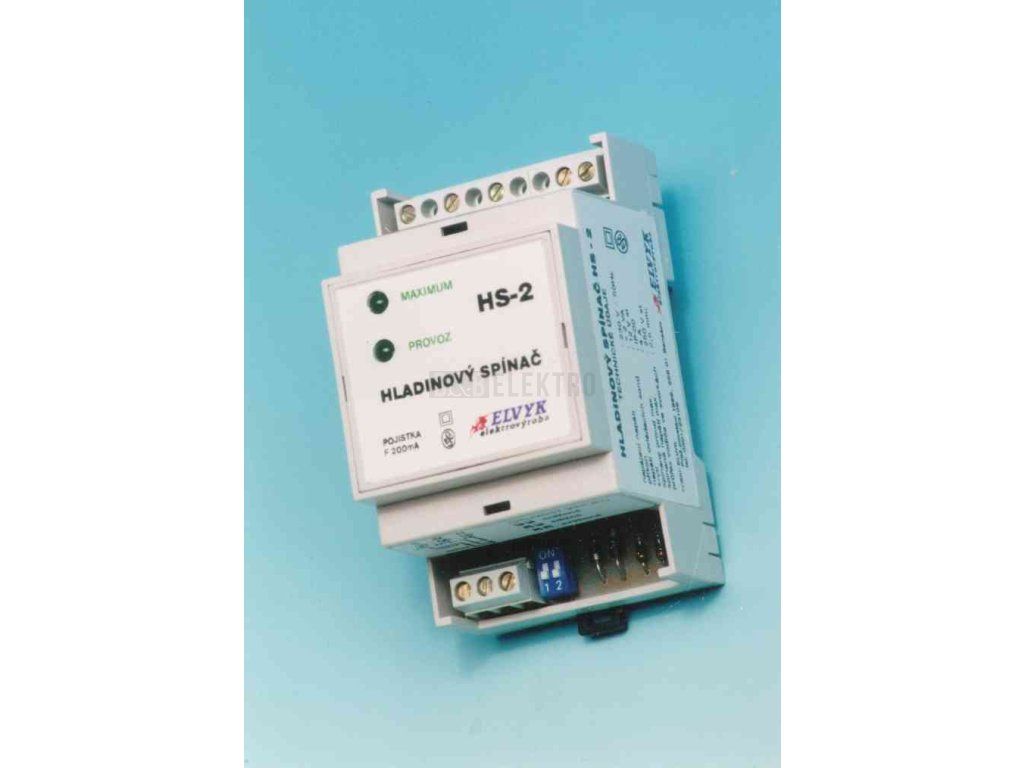

Hladinový spínač HS-2 ELVYK

Hladinový spínač HS-2 je určen k ovládání elektrických komponentů, například stykačů, relé, či signálek.
Výstupem jsou dva galvanicky oddělené přepínací kontakt relé, 1A /250V.
Hladinový spínač HS-2 je určen k montáži na lištu DIN do rozvaděče, který zajistí příslušné krytí.

Technické údaje:

• Napájecí napětí: 230 V / 50 Hz nebo 400 V / 50 Hz
• Příkon max.: 2,2 VA
• Spínané napětí : 250V AC
• Spínaný proud: 1 A
• Průřez vodičů: 2,5 mm2
• Krytí: IP 00
• Montážní šířka: 3M
• Rozměry (mm): 53 x 91 x 59
• Hmotnost: 206 g

NÁVOD K POUŽITÍ:

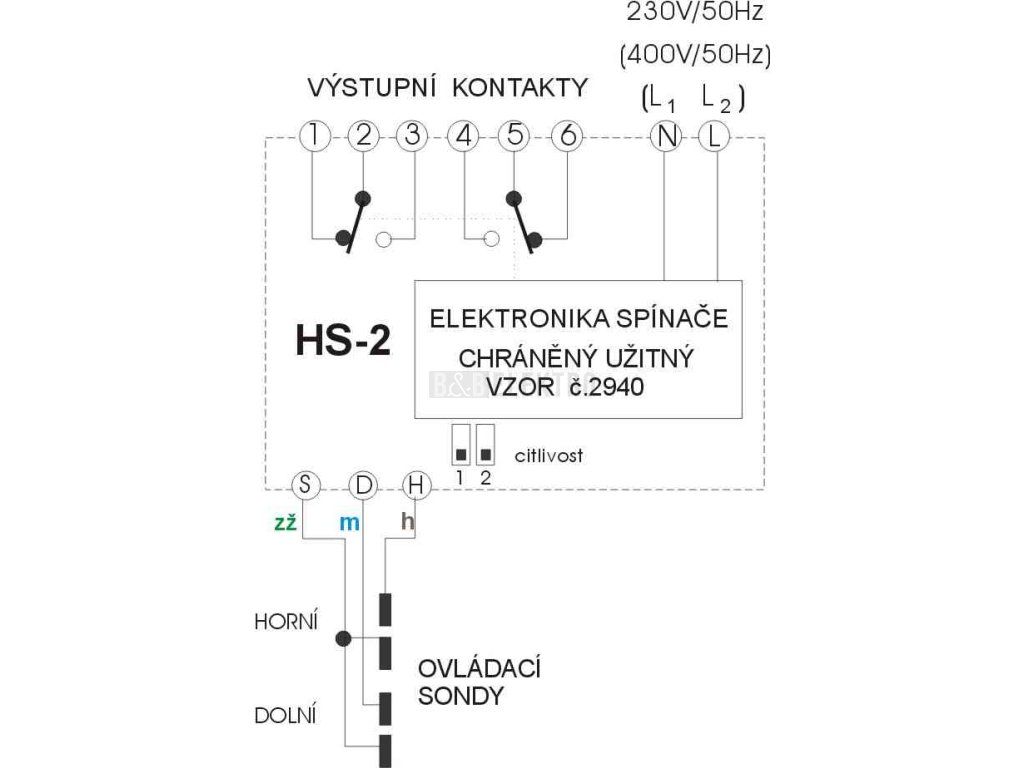

Hladinový spínač HS-2 je určen k ovládání elektrických zařízení v závislosti na výšce hladiny kapaliny ve sledované nádrži. Rozmezí hladin pro spínání je dáno mechanickým umístěním ovládacích sond v nádrži. Elektrické připojení doporučujeme provést podle přiloženého schéma připojení.

Na ovládacích sondách je napětí 12V AC. Při použití ovládacích sond z nerezové oceli je nutné, aby hlídaná kapalina byla elektricky vodivá ( alespoň 0,3 mS/cm ). Této podmínce vyhovuje voda běžného složení ve studnách, či vrtech. Pro hlídání hladiny kapalin elektricky nevodivých je nutno použít ovládací sondy s miniaturními plováčky, nebo vodivostní sondy jiného tvaru, které také dodáváme .

POPIS ČINNOSTI:
Připojením napájecího napětí se rozsvítí zelená signálka “PROVOZ”, výstupní relé zůstane odpadlé, výstupní kontakty zůstanou propojené dle schéma zapojení.
Ponořením dolní sondy nenastane žádná změna předchozího stavu.
Ponořením horní sondy do vody sepne výstupní relé, výstupní kontrakty se překlopí dle schéma zapojení a rozsvítí se druhá zelená signálka “MAXIMUM” (svítí obě dvě).
Vynořením horní ovládací sondy z vody nenastane žádná změna předchozího stavu.
Vynořením dolní ovládací sondy z vody odpadne výstupní relé, výstupní kontakty se překlopí zpět do
výchozí polohy, zhasne signálka “MAXIMUM” (svítí pouze jedna).
