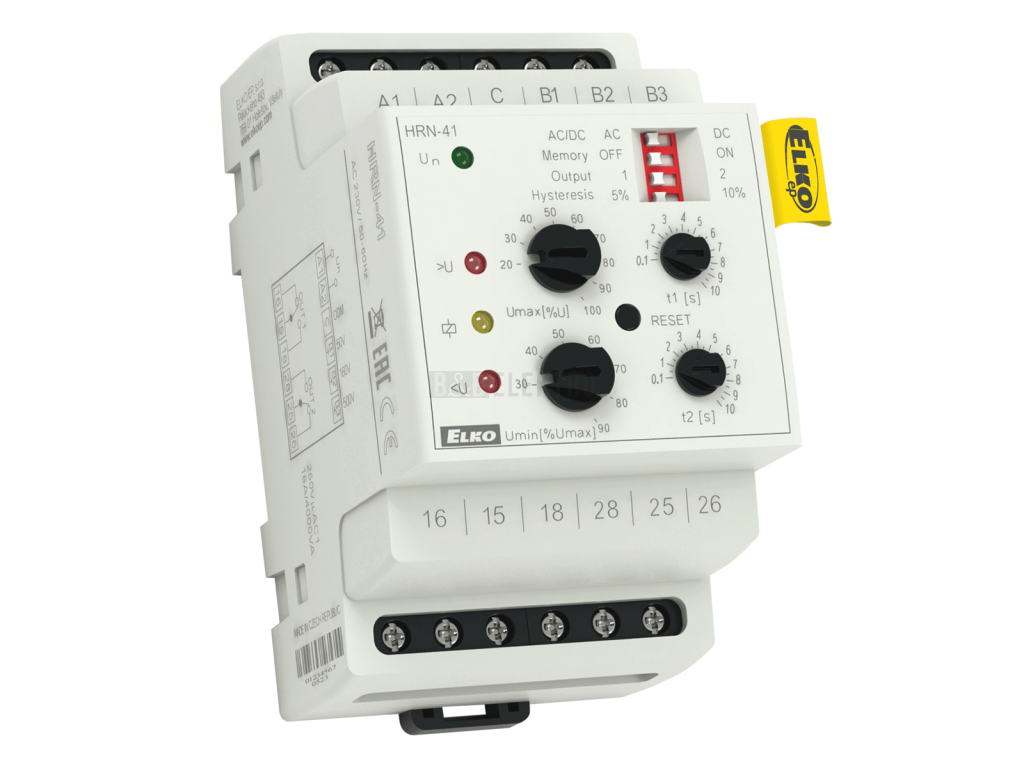

Hlídací napěťové relé HRN-41/400V
Hlídací napěťové relé HRN-41/400V
Doprava zdarma
Při objednávce nad 3 000 Kč
20+ let zkušeností
Na naše zkušenosti se můžete spolehnout
Rychlé dodání
Rychlá expedice skladového zboží
Fungujeme udržitelně
Točíme krabice, ne zákazníky
Používá se pro hlídání DC i AC jednofázových napětí ve třech rozsazích.
POPIS
Kontrola velikosti napětí ve dvou nezávislých úrovních (přepětí/podpětí).
Nastavitelná funkce PAMĚŤ – pro návrat z chybového do normálního stavu je třeba stisknout tlačítko RESET
Funkce druhého relé (samostatně/paralelně)
Nastavitelná prodleva pro eliminaci krátkodobých výpadků a špiček pro každou úroveň.
Nastavení hlídané úrovně Umax (v % rozsahu) a hlídané úrovně Umin (v % z nastavené horní meze – funkce HYSTEREZE)
galvanicky oddělené napájení od měřících vstupů (oproti hlídacím relé řady HRN-3)
TECHNICKÉ PARAMETRY
napájecí napětí AC 230 V, AC 400 V nebo AC/DC 24 V
hlídané rozsahy
1. rozsah: 10 – 50 V (vstupní odpor 212 k?, max. trvalé napětí 100 V)
2. rozsah: 32 – 160 V (vstupní odpor 676 k?, max. trvalé napětí 300 V)
3. rozsah: 100 – 500 V (vstupní odpor 2,12 M?, max. trvalé napětí 600 V)
výstupní kontakt: 2x přepínací 16 A/250 V AC1 (AgNi, 4 000 VA) pro každou sledovanou úroveň napětí
v provedení 3-MODUL, upevnění na DIN lištu
Doplňkové parametry
| Kategorie: | ELKO ep |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.275 kg |
| EAN: | 8595188140423 |
| Šířka: | 52 mm |
| Hloubka: | 65 mm |
| Výška: | 90 mm |
| Typ el. připojení: | Připojení svorkou |
| Druh napětí pro ovládání: | AC/DC |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz: | 400 |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz: | 400 |
| S odnímatelnými svorkami: | Ne |
| Měřicí rozsah napětí 1: | 10 V |
| Možná jednofázová hystereze: | Ano |
| Možná třífázová hystereze: | Ne |
| Možné jednofázové podpětí: | Ano |
| Možné jednofázové přepětí: | Ano |
| Možné třífázové podpětí: | Ne |
| Možné třífázové přepětí: | Ne |
| Obsahuje funkci stejnosměrné hystereze: | Ano |
| Obsahuje funkci stejnosměrného podpětí: | Ano |
| Obsahuje funkci stejnosměrného přepětí: | Ano |
| Typ napětí měřicí oblasti: | AC/DC |
| Počet kontaktů jako normálně rozpojených kontaktů: | 2 |
| Počet kontaktů jako normálně sepnutý kontakt: | 2 |
| Počet kontaktů jako přepínací kontakt: | 2 |
| Max. povolená doba odpadnutí: | 10 s |
| Max. povolená doba zpoždění při zapnutí: | 10 s |
| Min. nastavitelná doba odpadnutí: | 0.1 s |
| Min. nastavitelná doba zpoždění při zapnutí: | 0.1 s |
| Výrobní společnost : | ELKO EP s.r.o. |
|---|---|
| Adresa : | Palackého 493, 769 01 Holešov, Všetuly |
