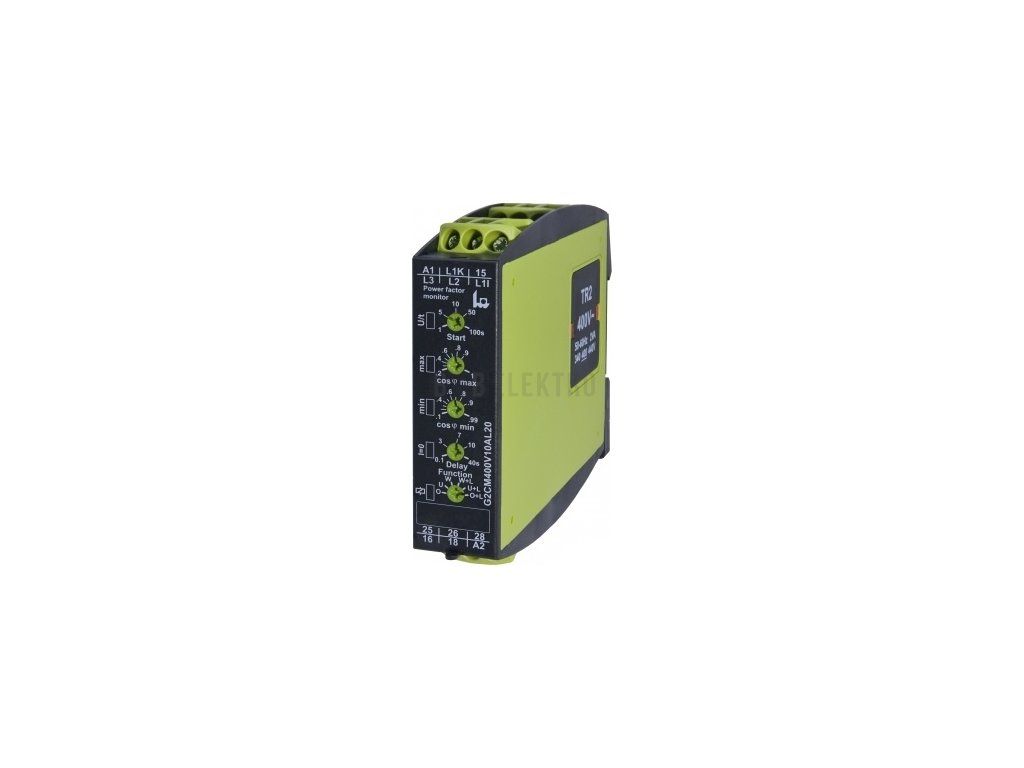

Hlídací relé G2CM400V10AL20 série Gamma TELE Haase 2390602

Hlídací relé G2CM400V10AL20 je specializovaný ochranný člen řady GAMMA určený pro sledování účiníku (cos φ) v jednofázových i třífázových sítích a ochranu odstředivých čerpadel před během nasucho. Nabízí 6 volitelných funkcí: hlídání přetížení, podtížení a okenní funkci (WIN) – každá volitelně s pamětí chyby (LATCH). Dvě nezávislé rozhodovací úrovně jsou nastavitelné v rozsahu cos φ 0,1–0,99 (MIN) a 0,2–1,0 (MAX). Relé rozpozná také úplné vypnutí motoru (I = 0) a přitom drží výstupy sepnuté. Nastavitelná rozběhová přemostění 1–100 s zabrání falešným poplachům při startu, zpoždění po chybě 0,1–40 s zajistí odolnost proti krátkodobým výkyvům. Měřený proud procházející relé je 0,5–10 A (pro I > 8 A je nutný odstup > 5 mm mezi přístroji). Relé je kompatibilní s frekvenčními měniči (10–100 Hz). Napájecí napětí 12–400 V AC je volitelné prostřednictvím powermodulu TR2 a je galvanicky odděleno od měřeného obvodu. Průmyslové provedení šířky 22,5 mm na DIN lištu (TS 35), krytí IP40.

• Funkce: 6 režimů – přetížení, podtížení, okenní funkce (WIN), každá volitelně s pamětí chyby (LATCH)
• Rozhodovací úrovně: cos φ MIN 0,1–0,99 / MAX 0,2–1,0, nastavitelná hystereze
• Měřený proud: 0,5–10 A (trvalá přetížitelnost 11 A)
• Měřené napětí: 40–415 V AC (1-fáze), 40/23–415/240 V AC (3-fáze)
• Rozběhové přemostění: 1–100 s
• Zpoždění po chybě: 0,1–40 s
• Detekce vypnutého motoru: ano (I = 0), paměť chyby
• Výstupní kontakty: 2× přepínací 3 A / 250 V AC (5 A při odstupu > 5 mm)
• Kompatibilita: sítě 1-fázové i 3-fázové, FM 10–100 Hz
• Napájení: 12–400 V AC, galvanicky oddělené, powermodul TR2
• Provozní teplota: −25 až +55 °C
• Montáž: průmyslové provedení na DIN lištu TS 35, šířka 22,5 mm, IP40
