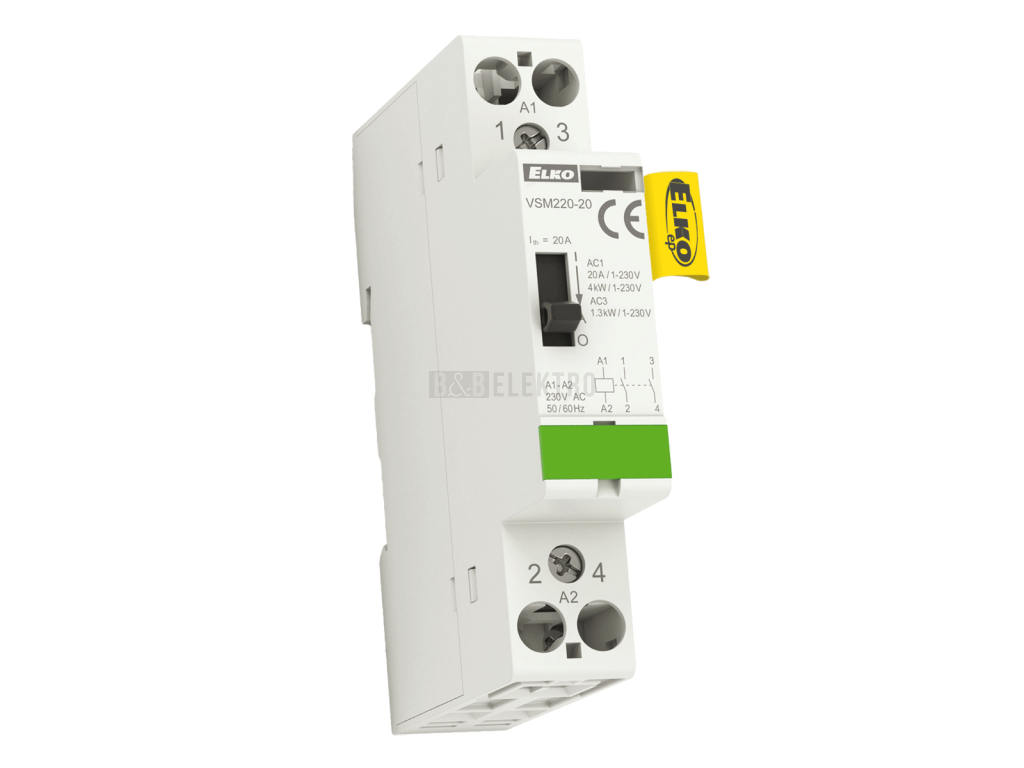

Instalační stykač 2x20A VSM220-20 2NO 230V AC s manuálním ovládáním Elko EP 209970700061

Instalační stykač s manuálním ovládáním VSM220-20/230V AC Elko EP

Jsou speciální verzí instalačních stykačů poskytující nejen základní funkce, ale také manuální obsluhu.
Slouží ke spínání akumulačních spotřebičů pro vytápění a ohřev teplé užitkové vody.
Popis jednotlivých pozic manuálního ovládání:
-AUTO: běžná funkce stykače jako instalačního stykače bez manuálního ovládání
-1: posunutím přepínače z AUTO na pozici 1 jsou spínací kontakty sepnuty a rozpínací kontakty jsou rozepnuty toto trvá do následujícího impulsu na cívku stykače
-0: kontakty jsou neustále odpojeny (spínací kontakt) nebo jsou neustále zapnuty (rozpínací kontakt) bez ohledu na napětí
Optický ukazatel stavu zapnuto - vypnuto.
Vyrábí se s konfiguracemi spínacích a rozpínacích kontaktů:
VSM220: 20, 11, 02
VSM425: 40, 31, 22, 04
Ke stykačům VSM220, VSM425 lze zapojit přídavné kontakty VSK-11 a VSK-20

Technické parametry

• Max. zatížitelnost: 20 A
• Počet pólů: 2
• Konfigurace kontaktů NO/NC: 20, 11, 02
• Napájecí napětí cívky (frekvence): AC 12 V, 24 V, 110 V, 230 V (50/60 Hz)
• Rozměry: 17.5 x 85 x 60 mm
