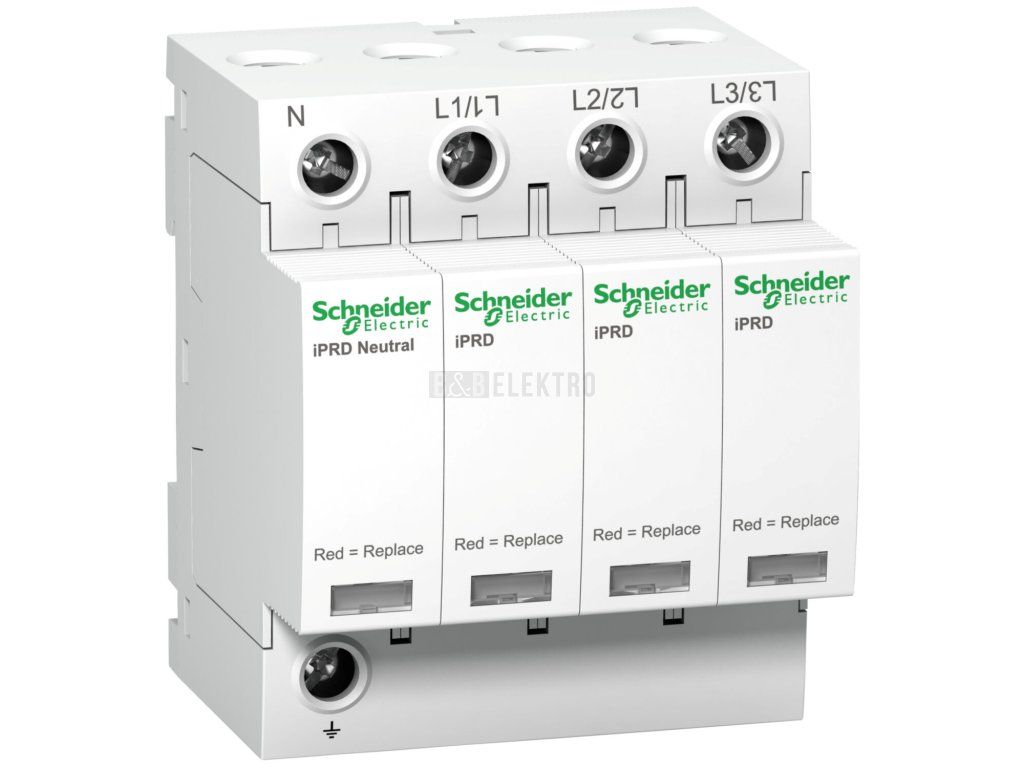

iPRD20 350V 3P+N svodič přepětí Schneider Electric A9L20600
Svodič přepětí Schneider Electric A9L20600 iPRD20, typ 2 (Třída II), 3P + N, 230/400 V AC, jmenovitý svodový proud 5 kA, max. 20 kA, montáž na DIN lištu, kompaktní provedení, ochrana před přepětím v domovních i průmyslových instalacích.
Svodič přepětí Schneider Electric A9L20600 iPRD20 je zařízení třídy T2 (typ 2), navržené k ochraně třífázových elektrických instalací před přechodnými přepětími způsobenými atmosférickými jevy a spínacími operacemi. Díky zásuvnému provedení a kompaktním rozměrům je jeho instalace rychlá a jednoduchá.
Technické údaje:
- Typ zařízení: Typ 2 (Třída II)
- Počet pólů: 3P + N
- Jmenovité napětí (Un): 230/400 V AC ±10 %, 50/60 Hz
- Max. trvalé provozní napětí (Uc): 350 V AC (L/N, L/PE), 260 V AC (N/PE)
- Jmenovitý svodový proud (In): 5 kA (8/20 μs)
- Max. svodový proud (Imax): 20 kA (8/20 μs)
- Úroveň ochrany (Up): ≤1,1 kV (L/N), ≤1,4 kV (N/PE)
- Reakční doba: ≤25 ns
- Montáž: DIN lišta 35 mm (8 modulů)
- Krytí: IP40 (čelní strana), IP20 (vestavěné)
- Průřez vodiče: 2,5–35 mm² (nahoře i dole)
- Utahovací moment: 2,5 Nm
- Rozměry: 85 × 72 × 69 mm
- Hmotnost: 0,414 kg
- Provozní teplota: -25 °C až +60 °C
- Normy: EN 61643-11:2012, IEC 61643-11:2011
- Certifikace: CE, NF, KEMA-KEUR
Výhody:
- Spolehlivá ochrana před přepětím v třífázových sítích
- Snadná instalace na DIN lištu
- Kompaktní provedení šetří místo v rozvaděči
- Vysoká kompatibilita s uzemňovacími systémy TT a TN-S
Doplňkové parametry
| Kategorie: | Svodiče přepětí |
|---|---|
| Záruka: | 2 roky |
| EAN: | 3606480506468 |
| Krytí (IP): | IP20 |
| ? Způsob montáže: | DIN lišta 35 mm |
| Jmenovité napětí AC: | 400 V |
| Jmenovitý svodový rázový proud (8/20): | 5 kA |
| Konstrukční velikost: | 4 TE |
| Maximální trvalé napětí AC: | 350 V |
| Napěťová ochranná hladina: | 1.1 kV |
| Napěťová ochranná hladina L-N: | 1.1 kV |
| Signalizace na přístroji: | Optické |
| Konfigurace systému DC: | Ne |
| Konfigurace systému IT: | Ne |
| Konfigurace systému TN: | Ne |
| Konfigurace systému TN-C: | Ne |
| Konfigurace systému TN-C-S: | Ne |
| Konfigurace systému TN-S: | Ano |
| Konfigurace systému TT: | Ano |
| Max. průřez vodiče flexibilní (jemnodrátkový): | 35 mm2 |
| Max. průřez vodiče pevný (pevný, lanovaný): | 35 mm2 |
| Úroveň ochrany napětí N-PE: | 1.4 kV |
| Počet vodičů (bez uzemnění): | 3 |
| S kontaktem pro dálkové signalizování: | Ne |
| Kategorie typ 2: | Ano |
| Max. výbojový impulsní proud (8/20): | 20 kA |
| Zkratová vypínací schopnost (Isccr): | 50 kA |
| Bez unikajícího proudu: | Ne |
| Integrovaná záložní pojistka: | Ne |
| Integrovaná zkratová ochrana: | Ne |
| Konfigurace systému jiná: | Ne |
| Max. ochranné zařízení proti nadproudu, paralelní zapojení (pojistka): | 40 A |
| Max. ochranné zařízení proti nadproudu, sériové zapojení (pojistka): | 80 A |
