Jistič 2A, PL7- 2/1/B (10kA) Eaton 264839

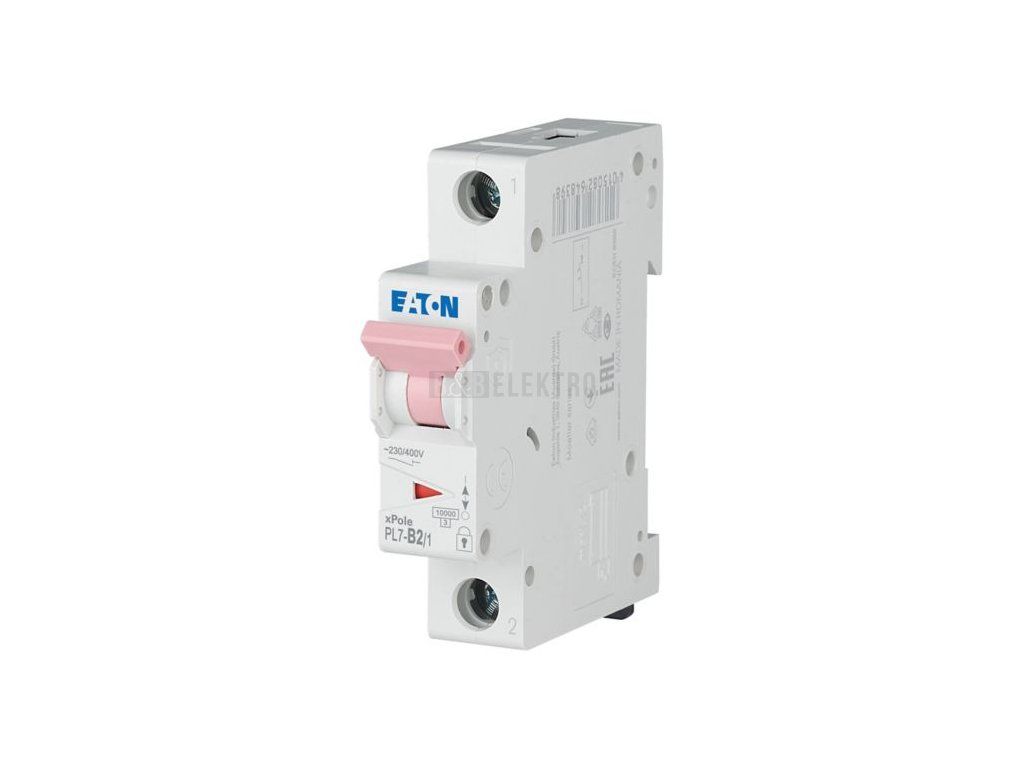

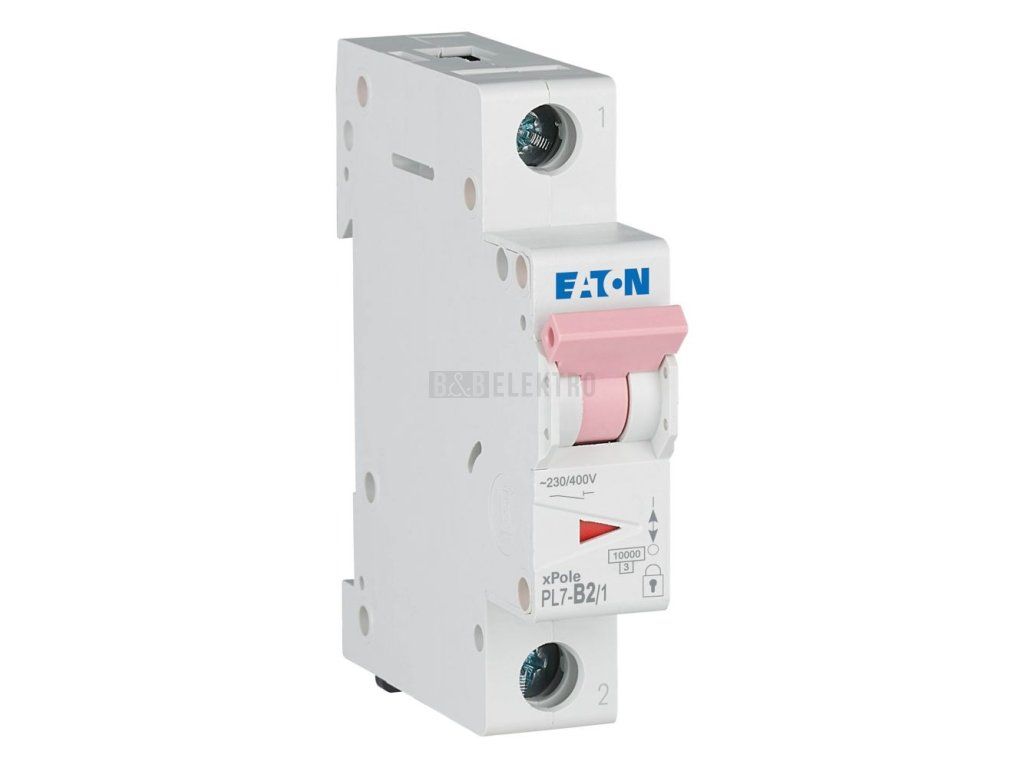

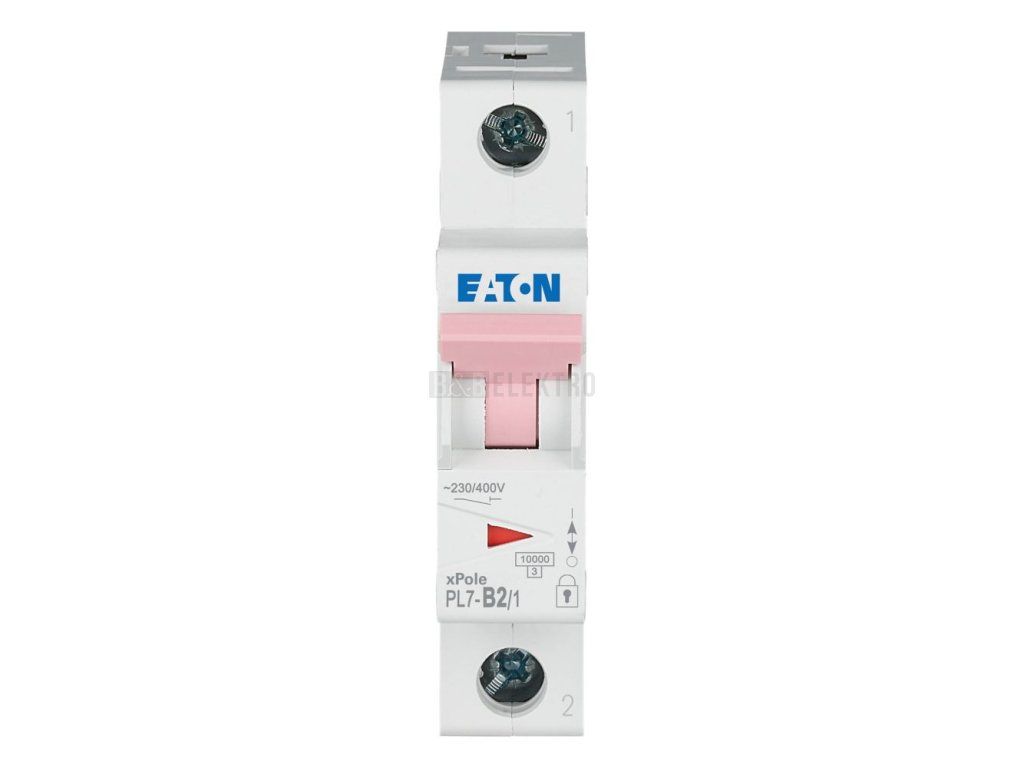

Jistič vedení Eaton PL7-B2/1 1P, 2 A / 230 V, charakteristika B, Icn 10 kA, IP20, kód 264839
Jistič vedení 1P, 2 A, charakteristika B, IP20 – Eaton 264839
Eaton jistič vedení PL7-B2/1 chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 2 A a jmenovitém napětí 230 V v síti AC. Vypínací charakteristika B zajišťuje spolehlivé odpojení obvodu při přetížení i zkratových stavech, jmenovitá zkratová vypínací schopnost Icn dosahuje 10 kA při napětí 230 V i 400 V. Jistič má krytí IP20 a jmenovité izolační napětí Ui 440 V.
Jednopólové provedení o šířce 1 modulární jednotky se montuje na DIN lištu, připojení vodičů s plným jádrem i vícežilových kabelů umožňuje průřez 1 až 25 mm². Provoz je možný v rozsahu teplot okolí -25 až 75 °C, ztrátový výkon jističe činí 1,4 W. Jistič s charakteristikou B a proudem 2 A nachází uplatnění v obvodech s malým jmenovitým proudem a nízkým zapínacím rázem.
Konstrukce umožňuje doplnění o přídavné vybavení, jistič odpovídá normě EN 60898.
Technické parametry
- Jmenovitý proud: 2 A
- Jmenovité napětí: 230 V AC
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 10 kA
- Krytí: IP20
- Počet pólů: 1, montáž na DIN lištu
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 4015082648398 |
| Jmenovitý proud (A): | 2 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 17,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 10 kA |
| Ztrátový výkon: | 1,4 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 10 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 10 kA |
