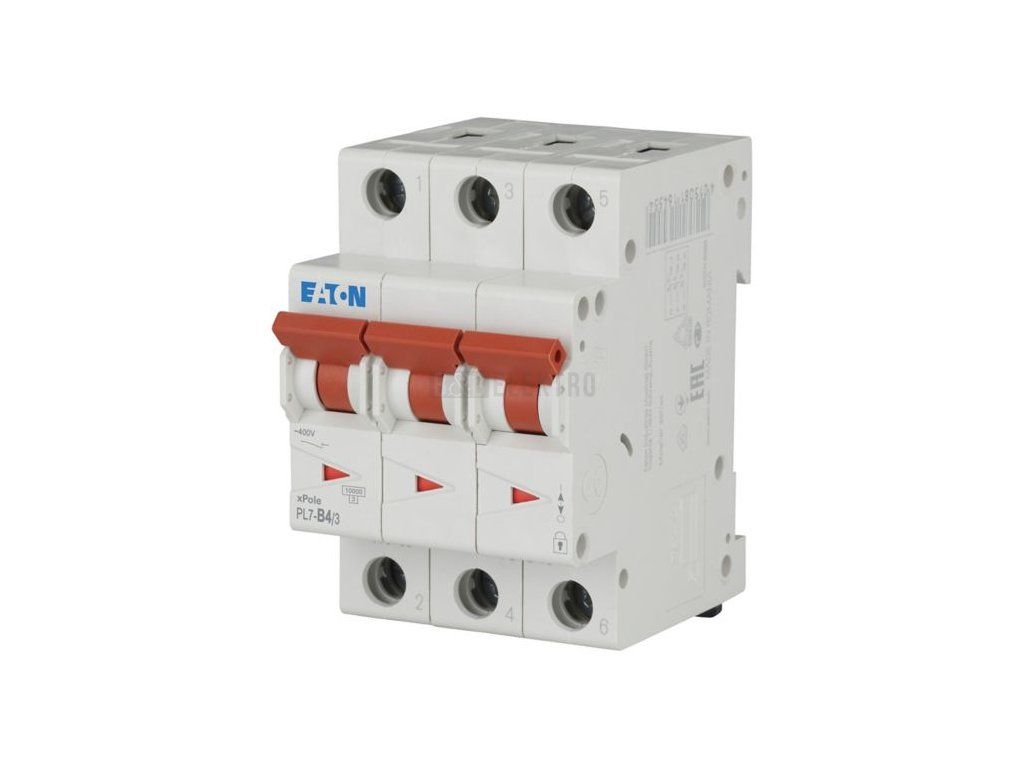

Jistič 4A, PL7- 4/3/B (10kA) Eaton 116709

Jistič vedení 3p 4A / 400V, charakteristika B – Eaton 116709

Eaton jistič vedení PL7-B4/3 přerušuje elektrický obvod při přetížení nebo zkratu a chrání tak připojené vedení a zařízení. Pracuje při jmenovitém proudu 4 A a jmenovitém napětí 400 V AC, s vypínací charakteristikou B a jmenovitou zkratovou vypínací schopností 10 kA podle EN 60898. Krytí dosahuje IP20, izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV.

Jistič se montuje na DIN lištu ve třífázovém provedení pro 3 jištěné póly a připojuje vodiče s průřezem 1 až 25 mm², a to jak plné jádro, tak vícežilové kabely. Provoz je možný v rozsahu teplot okolí -25 až 75 °C, přístroj lze doplnit dalším doplňkovým vybavením. Díky třífázovému provedení a proudu 4 A se hodí pro jištění menších vedení v rozvaděči.

Technické parametry

• Jmenovitý proud: 4 A
• Jmenovité napětí: 400 V AC
• Vypínací charakteristika: B
• Zkratová vypínací schopnost Icn: 10 kA
• Krytí: IP20
• Počet pólů: 3, montáž na DIN lištu
