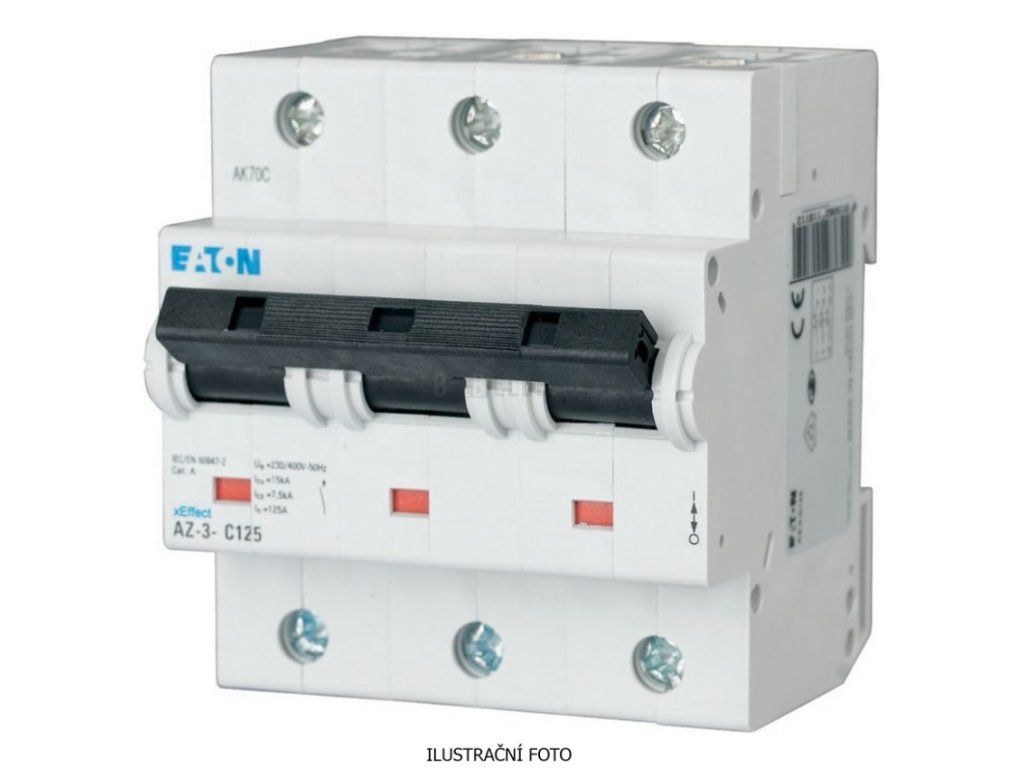

Jistič 63A, AZ C63/3 3pólový (25kA) Eaton 211796
Jistič LS 3-pólový 63A / 400V, char. C, 25kA, IP20 Eaton 211796
Jistič 3-pólový 63A, char. C, 25kA – Eaton 211796
Eaton LS spínač 211796 chrání elektrické obvody před přetížením a zkratem, přičemž pracuje při jmenovitém proudu 63 A a jmenovitém napětí 400 V. Vypínací charakteristika C zajišťuje spolehlivé jištění i u zátěží s vyšším záběrovým proudem, jmenovitá zkratová vypínací schopnost dosahuje 25 kA při napětí 400 V i 230 V podle normy IEC 60947-2. Jistič pracuje ve frekvenčním rozsahu 50-60 Hz a jmenovité izolační napětí Ui činí 440 V.
Provedení s krytím IP20 je určeno pro montáž na DIN lištu, jistič má tři jištěné póly a šířku 4,5 modulární jednotky. Připojit lze vodiče s plným jádrem i vícežilové kabely o průřezu 2,5 až 50 mm², provoz je možný v rozsahu teplot okolí od -25 °C do 55 °C. Díky vyšší proudové hodnotě 63 A a třípólovému provedení najde uplatnění při jištění silnějších obvodů v rozvaděčích.
Jistič umožňuje doplnění přídavných modulů a splňuje kategorii přepětí 3 se stupněm znečištění 2, jmenovité impulzní vypínací napětí Uimp dosahuje 4 kV.
Technické parametry
- Jmenovitý proud 63 A
- Jmenovité napětí 400 V
- Vypínací charakteristika C
- Zkratová vypínací schopnost Icu 25 kA
- Krytí IP20
- Počet pólů 3, montáž na DIN lištu
Doplňkové parametry
| Kategorie: | Jističe 15 kA a více |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.71 kg |
| EAN: | 4015082117962 |
| Jmenovitý proud: | 63 A |
| ? Vypínací charakteristika: | C |
| Krytí (IP): | IP20 |
| Frekvence: | 50 - 60 Hz |
| Kategorie přepětí: | 3 |
| Montáž pod omítku: | Ne |
| Počet jištěných pólů: | 3 |
| Počet pólů (celkem): | 3 |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 55 °C |
| Třída omezení energie: | 3 |
| Šířka v modulárních jednotkách: | 4.5 |
| Chráněno proti výbuchu: | Ne |
| Jmenovité napětí: | 400 V |
| Současné přepínání nulového vodiče: | Ne |
| Jmenovité izolační napětí Ui: | 440 V |
| Vestavná hloubka: | 75 mm |
| Průřez připojené vodiče (plné jádro): | 2.5 - 50 mm2 |
| Průřez spojitelných vodičů u vícežilových kabelů: | 2.5 - 50 mm2 |
| Typ napětí: | AC |
| Možnost doplňkového vybavení: | Ano |
| Jmenovité impulzní vypínací napětí Uimp: | 4 kV |
| Jmenovitá zkratová vypínací schopnost Icu podle IEC 60947-2 při 230 V: | 25 kA |
| Jmenovitá zkratová vypínací schopnost Icu podle IEC 60947-2 při 400 V: | 25 kA |
