Jistič 6A, PL6- 6/2/B (6kA) Eaton 286552
Jistič vedení 2pólový 6 A / 400 V, charakteristika B, IP20 Eaton 286552
Jistič vedení 2pólový 6 A / 400 V, charakteristika B – Eaton 286552

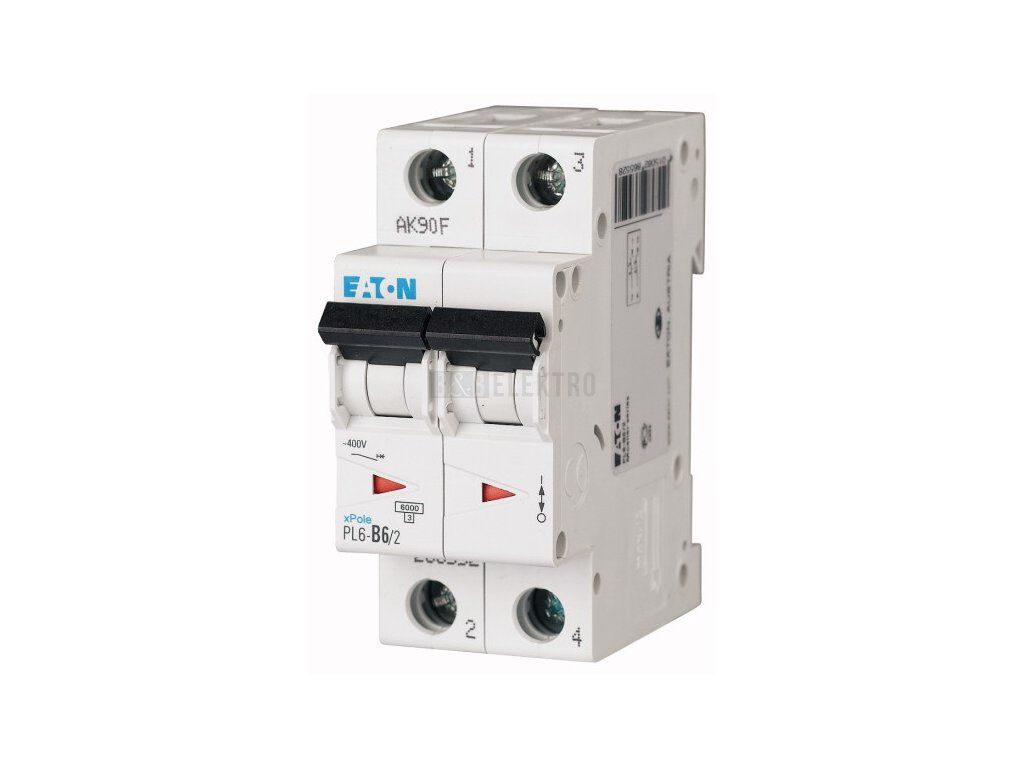

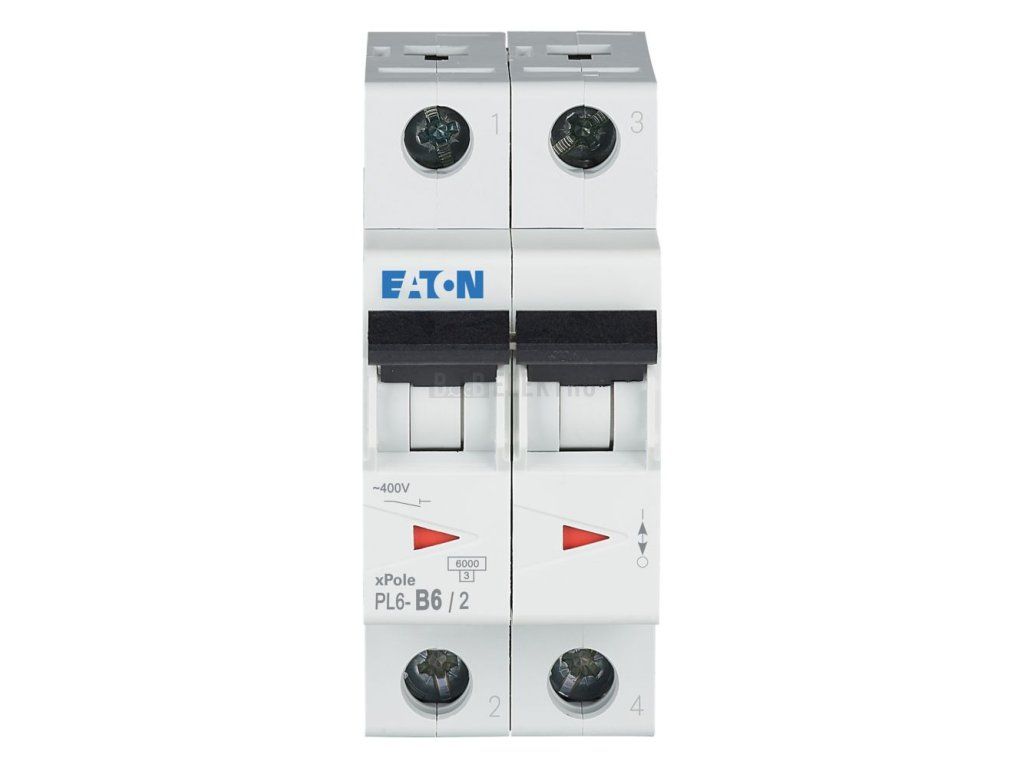

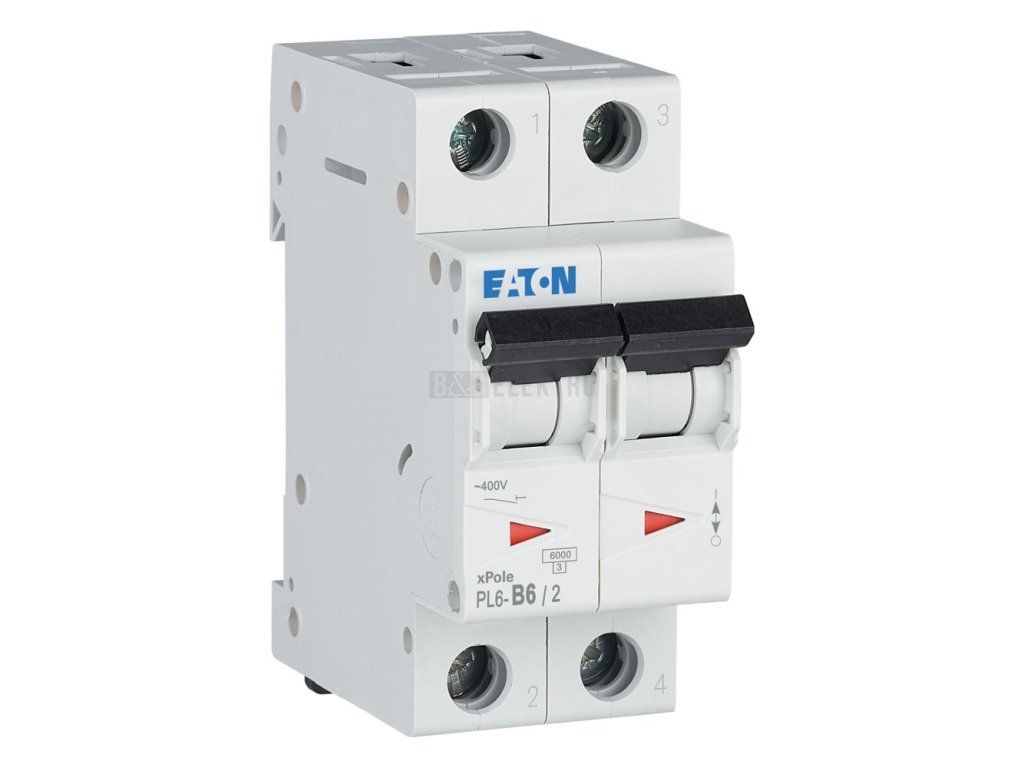

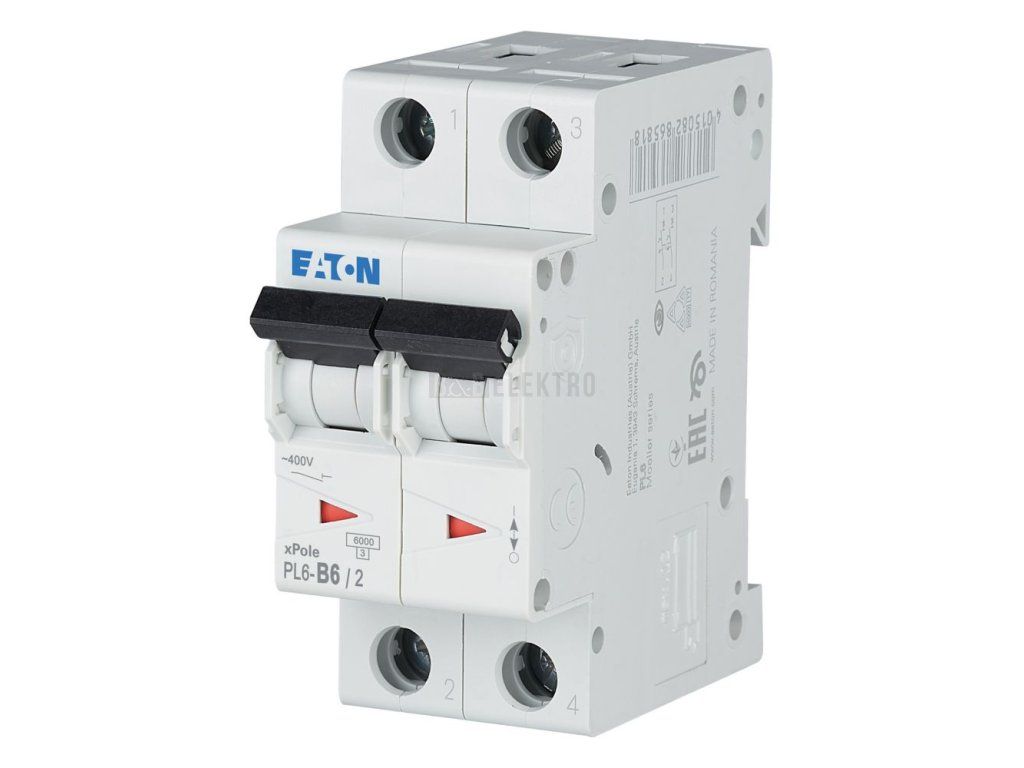

Eaton jistič vedení PL6-B6/2 chrání elektrické vedení před přetížením a zkratem a přeruší obvod při překročení nastavených hodnot. Pracuje při jmenovitém proudu 6 A a jmenovitém napětí 400 V, s vypínací charakteristikou B a zkratovou vypínací schopností Icn 6 kA. Krytí přístroje dosahuje IP20.
Jistič se montuje na DIN lištu v rozvaděči a připojuje se vodiči s průřezem 1 až 25 mm². Provoz je možný v teplotním rozsahu -25 až 75 °C, přístroj umožňuje doplnění o přídavné moduly. Charakteristika B a jmenovitý proud 6 A předurčují jistič pro jištění koncových obvodů s nižším zatížením, například osvětlení nebo zásuvkových okruhů v bytových instalacích.
Technické parametry
- Jmenovitý proud: 6 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA
- Krytí: IP20
- Počet pólů: 2
Doplňkové parametry
| Kategorie: | Jističe 2-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.24 kg |
| EAN: | 4015082865528 |
| Jmenovitý proud (A): | 6 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 35 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 2 |
| Počet pólů (celkem): | 2 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 3,6 |
| Šířka v modulárních jednotkách: | 2 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
