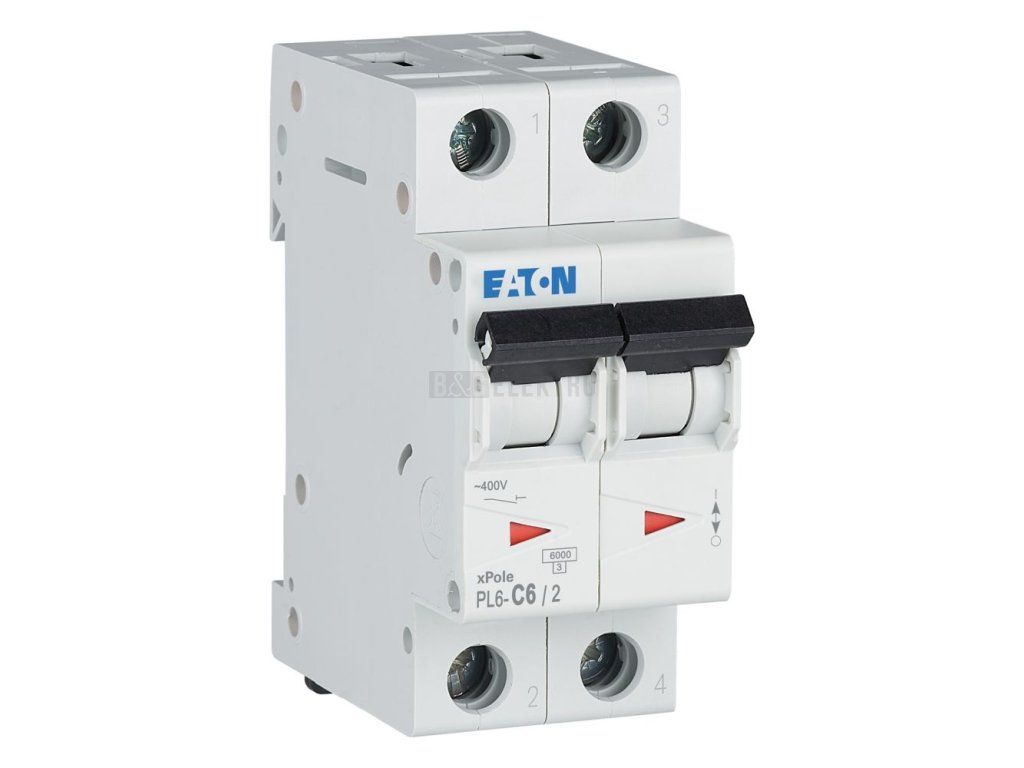

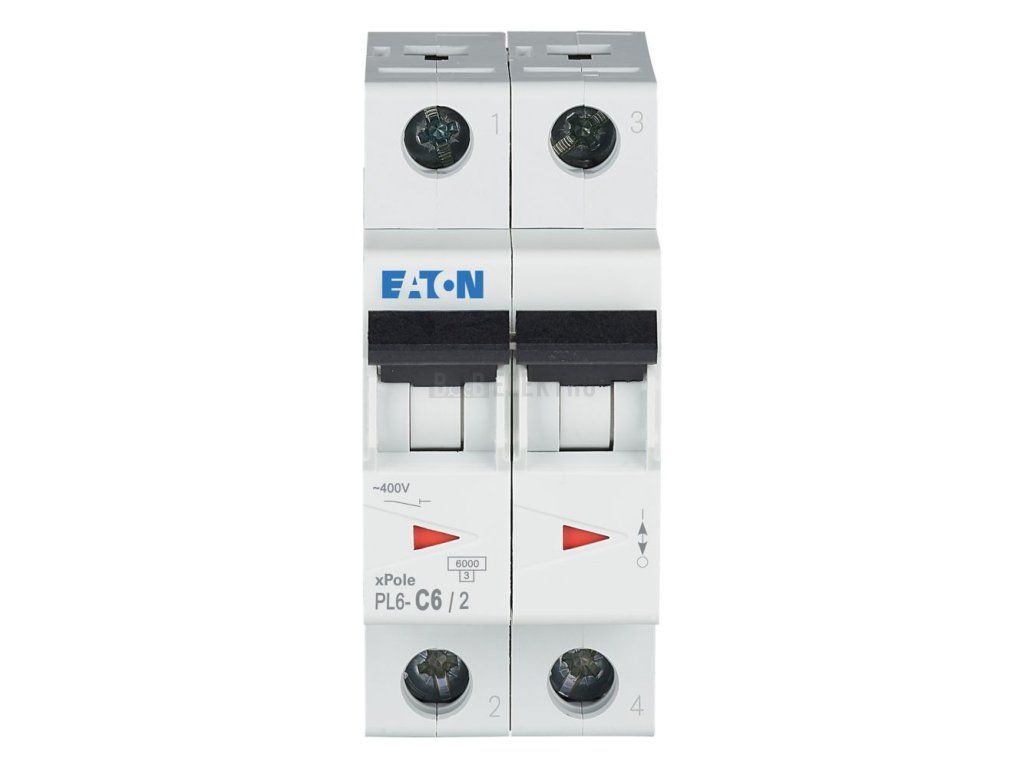

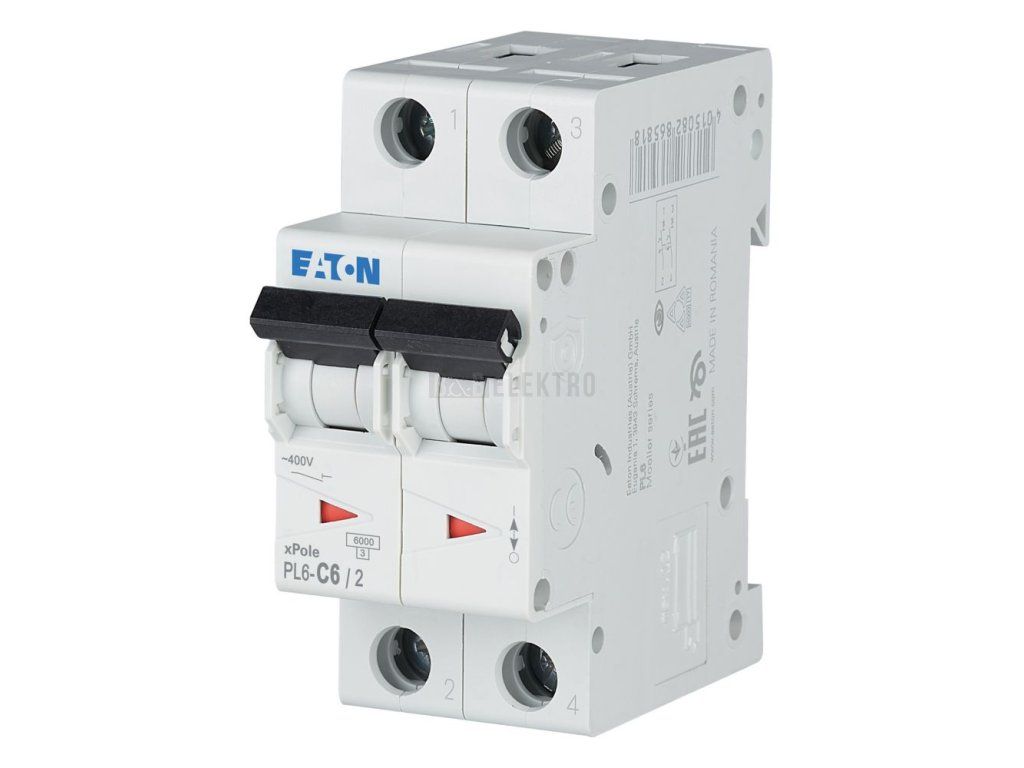

Jistič 6A, PL6- 6/2/C (6kA) Eaton 286564
Jistič vedení 2p 6 A / 400 V, char. C, 6 kA, IP20 Eaton 286564
Jistič vedení 2p 6 A / 400 V, char. C, 6 kA – Eaton 286564
Eaton jistič vedení PL6-C6/2 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak připojené vedení a spotřebiče. Pracuje při jmenovitém proudu 6 A a jmenovitém napětí 400 V, s vypínací charakteristikou C vhodnou pro obvody s vyšším rázovým proudem při zapnutí. Jmenovitá zkratová vypínací schopnost dosahuje 6 kA jak při 400 V, tak při 230 V, jmenovité impulzní vypínací napětí Uimp činí 4 kV a izolační napětí Ui 440 V.
Jistič se montuje na DIN lištu v rozvaděči, krytí přístroje je IP20, potřebná hloubka skříně pro instalaci činí 70,5 mm. Připojení umožňuje vodiče s průřezem 1 až 25 mm² jak pro plné jádro, tak pro vícežilové kabely. Dvoupólové provedení šířky 2 modulů pracuje v rozsahu teplot okolí -25 až 75 °C a nabízí možnost doplňkového vybavení. Díky parametrům odpovídá jištění dvoupólových obvodů s napětím 400 V, kde se vyžaduje ochrana proti nadproudu i zkratu.
Technické parametry
- Jmenovitý proud: 6 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: C
- Jmenovitá zkratová vypínací schopnost Icn: 6 kA
- Krytí: IP20
- Počet pólů: 2
Doplňkové parametry
| Kategorie: | Jističe 2-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.24 kg |
| EAN: | 4015082865641 |
| Jmenovitý proud (A): | 6 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | C |
| Krytí (IP): | IP20 |
| Šířka (mm): | 35 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 2 |
| Počet pólů (celkem): | 2 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 2,4 |
| Šířka v modulárních jednotkách: | 2 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
