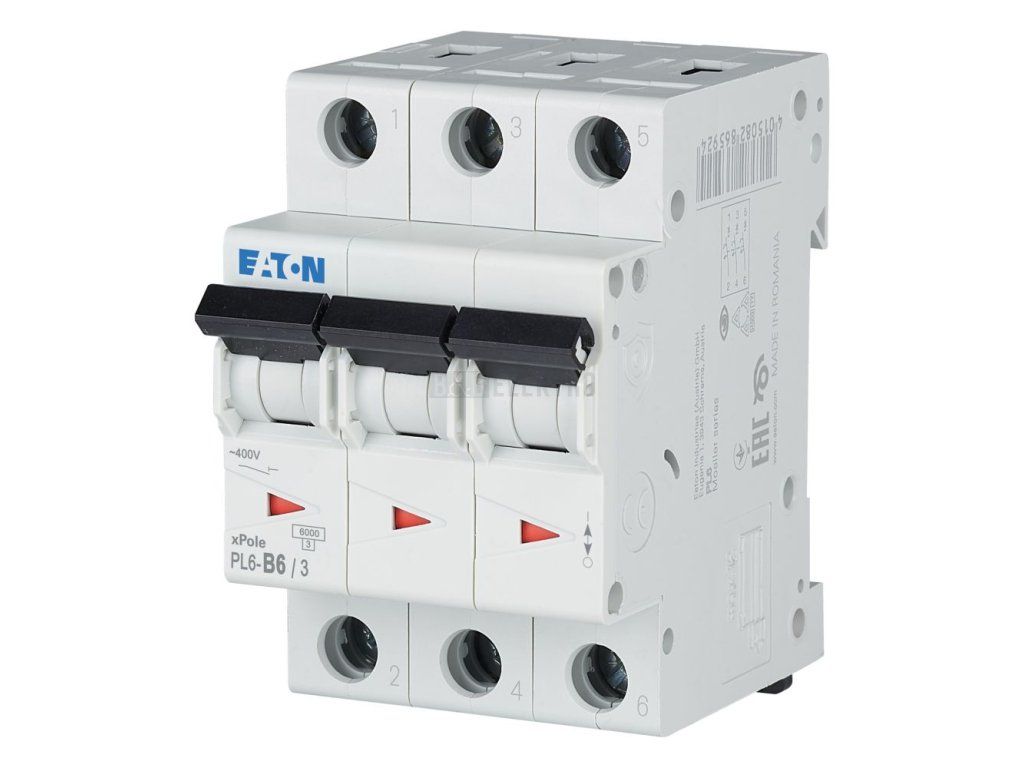

Jistič 6A, PL6- 6/3/B (6kA) Eaton 286586
Jistič vedení 3p, charakteristika B, 6 A / 400 V, IP20 Eaton 286586
Jistič vedení 3p, B, 6 A / 400 V, IP20 – Eaton 286586
Eaton jistič vedení PL6-B6/3 přerušuje elektrický obvod při přetížení nebo zkratu a chrání tak připojené vedení i spotřebiče. Pracuje při jmenovitém proudu 6 A a jmenovitém napětí 400 V, s vypínací charakteristikou B a zkratovou vypínací schopností 6 kA podle EN 60898. Krytí dosahuje stupně IP20.
Jistič se montuje na DIN lištu a připojuje vodiče s průřezem od 1 do 25 mm², a to jak plné jádro, tak vícežilové kabely. Provoz zvládá v rozsahu teplot okolí od -25 °C do 75 °C. Díky třem jištěným pólům se produkt hodí pro jištění třífázových rozvodů v rozvaděčích.
Konstrukce umožňuje doplňkové vybavení a jistič splňuje normu EN 60898 s izolačním napětím Ui 440 V a impulzním vypínacím napětím Uimp 4 kV, kategorie přepětí III a stupeň znečištění 2.
Technické parametry
- Jmenovitý proud: 6 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA
- Krytí: IP20
- Počet pólů: 3
Doplňkové parametry
| Kategorie: | Jističe 3-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 4015082865863 |
| Jmenovitý proud (A): | 6 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 52,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 3 |
| Počet pólů (celkem): | 3 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 5,5 |
| Šířka v modulárních jednotkách: | 3 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
