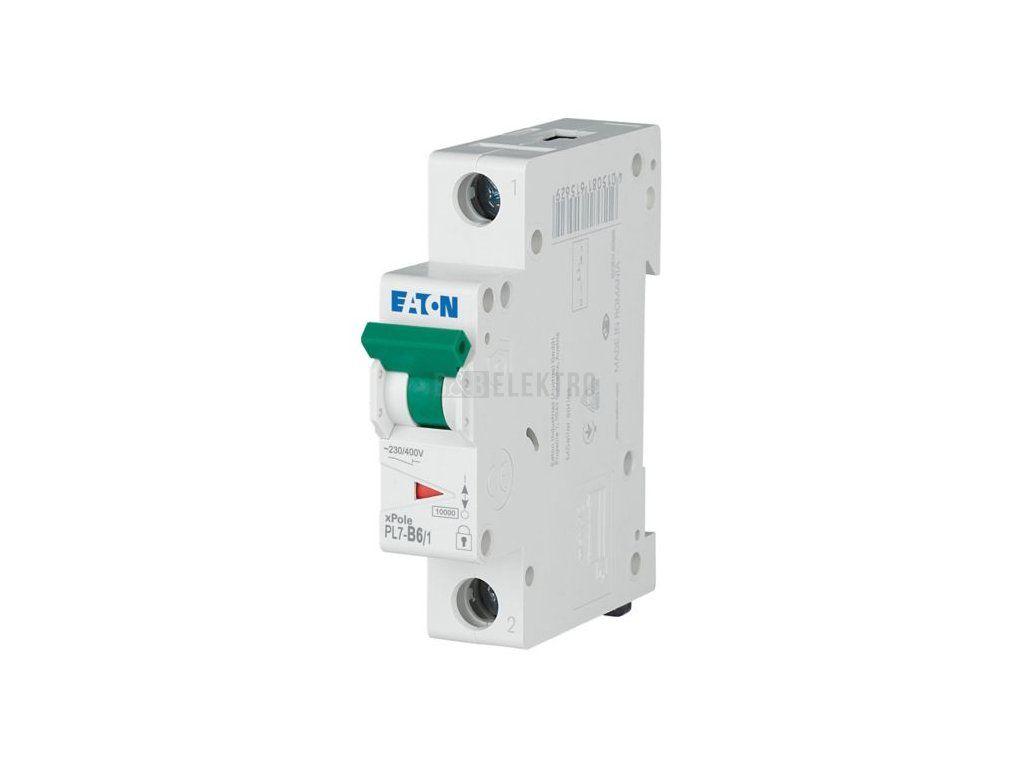

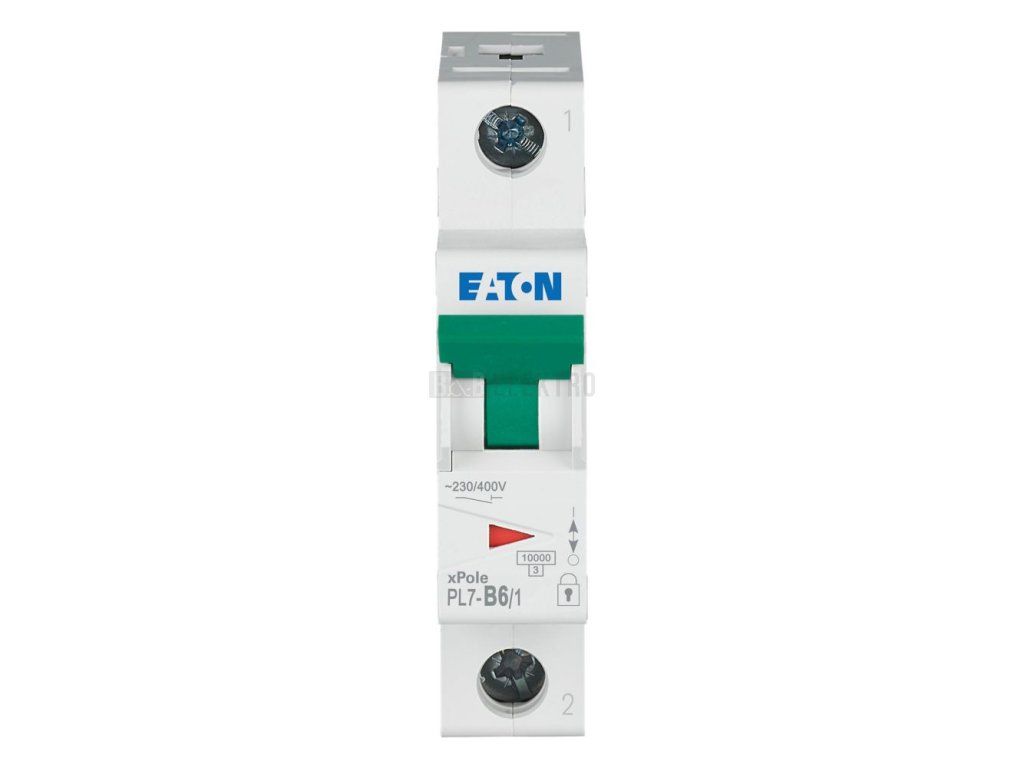

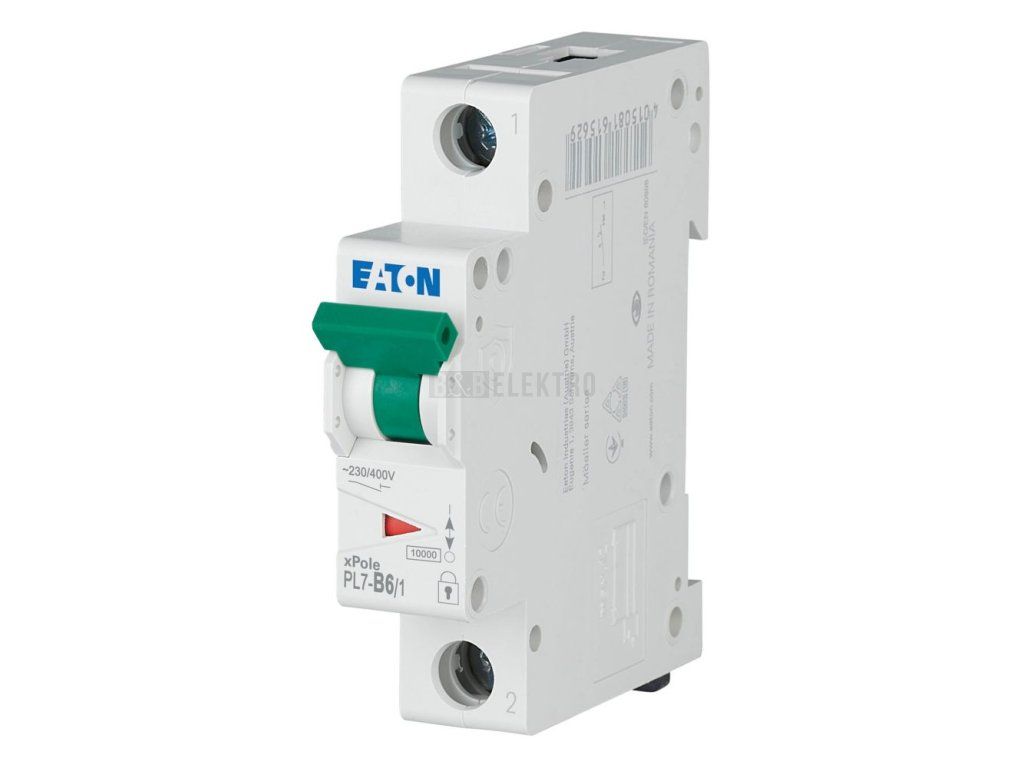

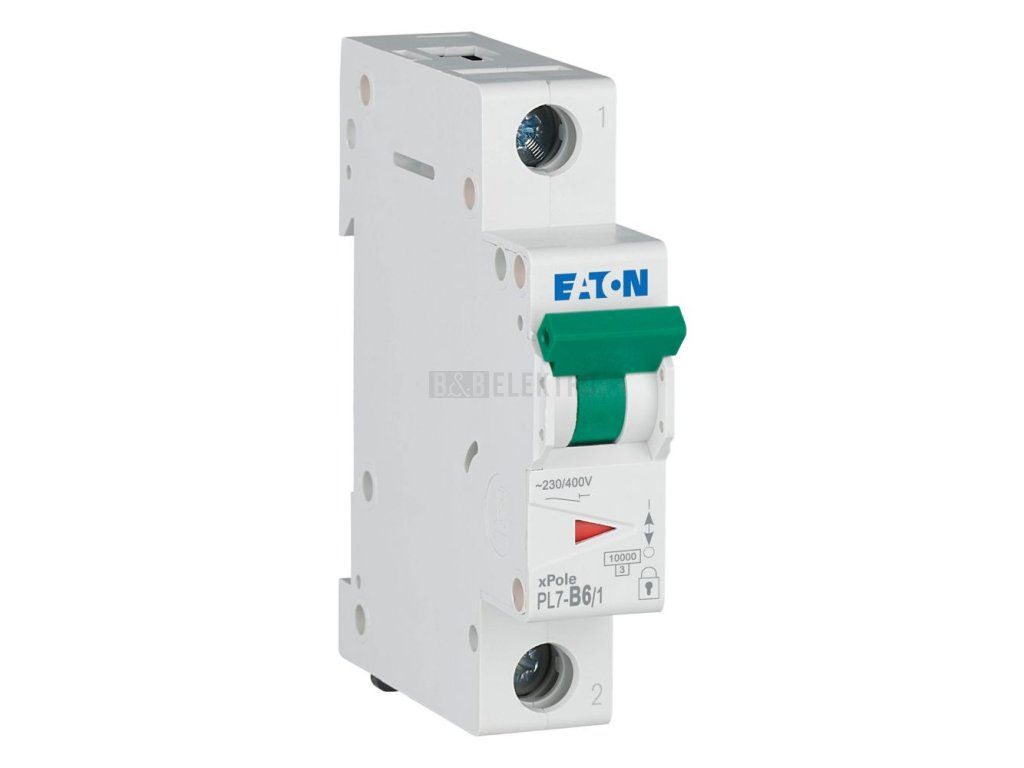

Jistič PL7.....
značení v názvu : typ jističe - jmenovitá hodnota v Ampérech/počet pólů/vypínací charakteristika (vypínací schopnost) název výrobce
vysoká selektivita mezi jističem a předřazenou pojistkou, vysoké omezení prošlé energie
dvojí funkce svorek - hlavičkové / třmenové
možnost volby přívodních / vývodních svorek
vzdušná vzdálenost mezi kontakty 4mm splňuje požadavky na galvanické oddělení s ohledem k předepsaným jmenovitým impulzním výdržným napětím
vzdálenost kontaktů nad 4mm pro bezpečné elektrické rozpojení vhodný pro aplikace do 48 V DC
Technické údaje :
splňuje podmínky ČSN EN 60898
jmenovité napětí : AC : 230 / 400 V DC : 48V (1-pól)
jmenovitá frekvence : 50/60 Hz
jmenovitá vypínací schopnost : 10 kA
vypínací charakteristika B - jištění světelných a zásuvkových obvodů s nízkými proudovými rázy
vypínací charakteristika C - jištění obvodů s motory nebo s vyššími proudovými rázy
vypínací charakteristika D - jištění obvodů s velkými proudovými rázy
třída selektivity : 3 - vysoká omezovací schopnost při zkratu
trvanlivost : > 8.000 spínacích cyklů
signalizace vypnuto - zapnuto
možnost dodatečné montáže příslušenství
Mechanické vlastnosti :
montáž - rychloupevnění 3 polohovou západkou na lištu
stupeň krytí IP20
ochrana svorek - před dotykem prstem a dlaní
průřez svorek 1-25mm, utahovací moment svorek 2-2,4Nm
tloušťka propojovací lišty 0,8 - 2 mm
poloha při montáži - libovolná
výška výřezu v krycí desce : 45mm, výška základny přístroje : 80 mm, šířka přístroje : 17,5 mm(1pól)
značení v názvu : typ jističe - jmenovitá hodnota v Ampérech/počet pólů/vypínací charakteristika (vypínací schopnost) název výrobce
vysoká selektivita mezi jističem a předřazenou pojistkou, vysoké omezení prošlé energie
dvojí funkce svorek - hlavičkové / třmenové
možnost volby přívodních / vývodních svorek
vzdušná vzdálenost mezi kontakty 4mm splňuje požadavky na galvanické oddělení s ohledem k předepsaným jmenovitým impulzním výdržným napětím
vzdálenost kontaktů nad 4mm pro bezpečné elektrické rozpojení vhodný pro aplikace do 48 V DC
Technické údaje :
splňuje podmínky ČSN EN 60898
jmenovité napětí : AC : 230 / 400 V DC : 48V (1-pól)
jmenovitá frekvence : 50/60 Hz
jmenovitá vypínací schopnost : 10 kA
vypínací charakteristika B - jištění světelných a zásuvkových obvodů s nízkými proudovými rázy
vypínací charakteristika C - jištění obvodů s motory nebo s vyššími proudovými rázy
vypínací charakteristika D - jištění obvodů s velkými proudovými rázy
třída selektivity : 3 - vysoká omezovací schopnost při zkratu
trvanlivost : > 8.000 spínacích cyklů
signalizace vypnuto - zapnuto
možnost dodatečné montáže příslušenství
Mechanické vlastnosti :
montáž - rychloupevnění 3 polohovou západkou na lištu
stupeň krytí IP20
ochrana svorek - před dotykem prstem a dlaní
průřez svorek 1-25mm, utahovací moment svorek 2-2,4Nm
tloušťka propojovací lišty 0,8 - 2 mm
poloha při montáži - libovolná
výška výřezu v krycí desce : 45mm, výška základny přístroje : 80 mm, šířka přístroje : 17,5 mm(1pól)
Doplňkové parametry
| Kategorie: | 1-pólové jističe domovní a průmyslové |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 4015082626730 |
| Jmenovitý proud (A): | 6 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 17,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 10 kA |
| Ztrátový výkon: | 1,8 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 10 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 10 kA |
| Výrobní společnost : | Eaton Elektrotechnika s.r.o. |
|---|---|
| Adresa : | Komárovská 2406/57 Praha 193 00 |
