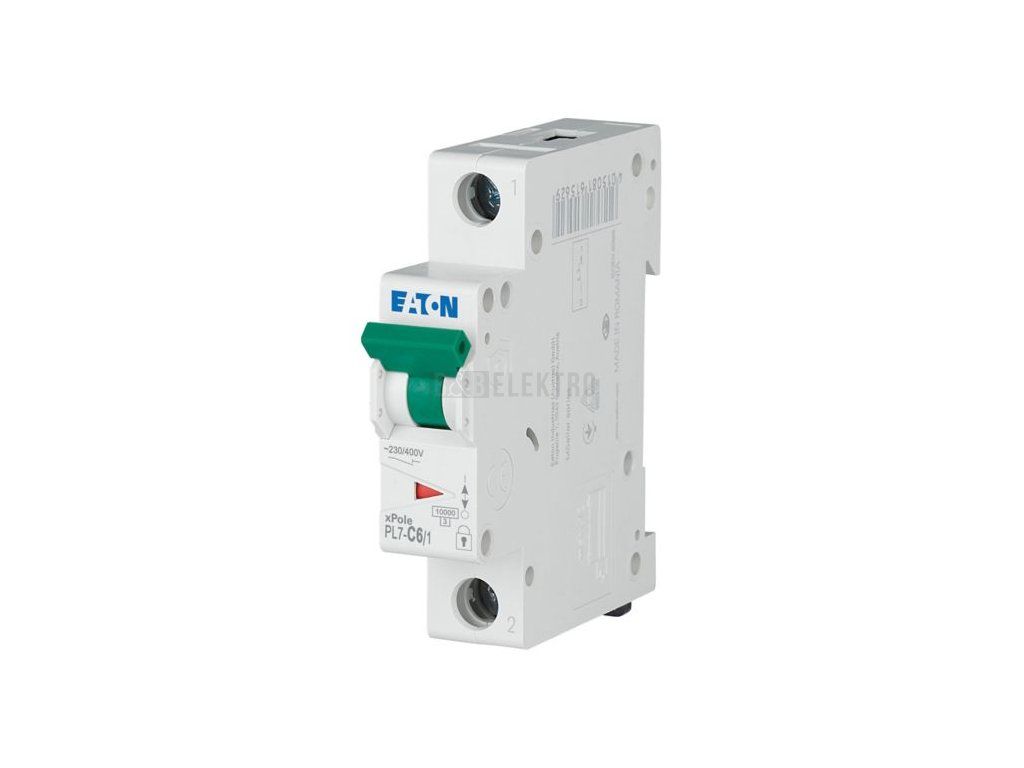

Jistič 6A, PL7- 6/1/C (10kA) Eaton 262701

Jistič vedení 1p, 6 A, charakteristika C – Eaton 262701

Eaton jistič vedení 262701 (PL7-C6/1) přerušuje elektrický obvod při nadproudu a zkratu, pracuje při jmenovitém proudu 6 A a napětí 230 V AC s vypínací charakteristikou C. Zkratová vypínací schopnost Icn dosahuje 10 kA při 230 V i 400 V, jmenovité izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV.

Jistič se montuje na DIN lištu a zabírá 1 modulární jednotku, krytí odpovídá IP20. Připojit lze vodiče s průřezem 1 až 25 mm², provoz je možný v rozsahu teplot -25 až 75 °C. Doplňkové vybavení lze k jističi přidat, pole nabízí možnost rozšíření o pomocné kontakty nebo signalizaci. Jednopólové provedení s charakteristikou C se používá pro jištění vedení s mírně vyššími záběrnými proudy, například u zátěží s indukčním charakterem.

Technické parametry

• Jmenovitý proud: 6 A
• Jmenovité napětí: 230 V AC
• Vypínací charakteristika: C
• Zkratová vypínací schopnost Icn: 10 kA
• Krytí: IP20
• Počet pólů: 1
