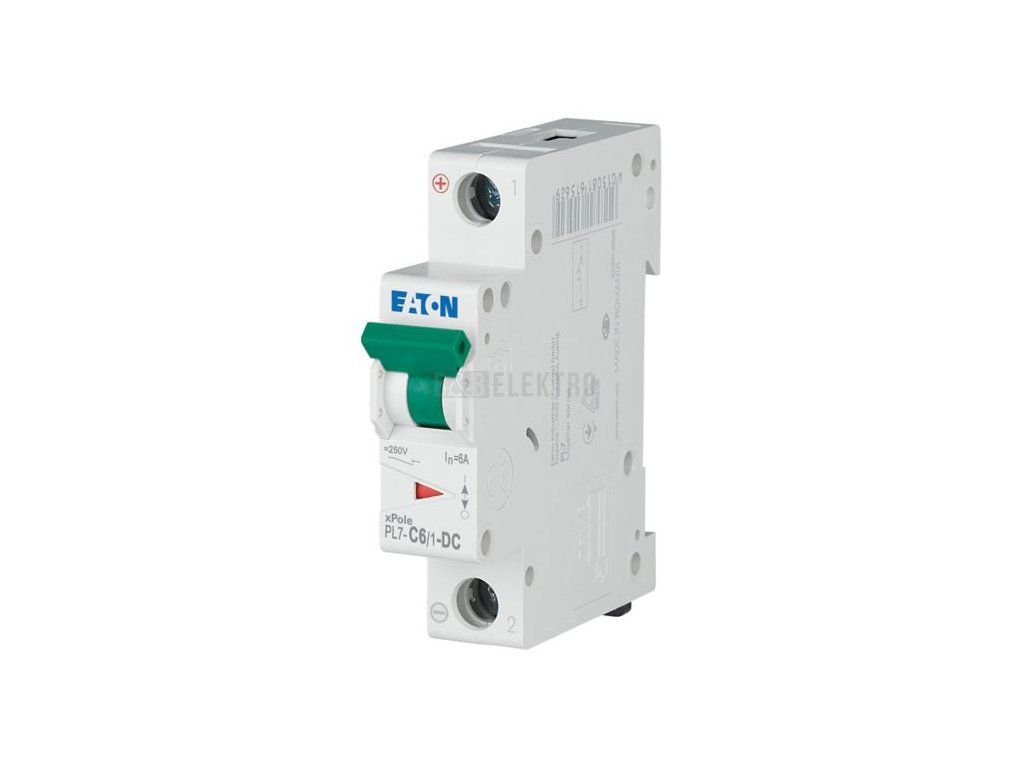

Jistič 6A, PL7- 6/1/C-DC (10kA) Eaton 264886

Jistič vedení 1p 6 A, charakteristika C, DC – Eaton 264886

Eaton jistič vedení PL7-C6/1-DC chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 6 A a jmenovitém napětí 220 V DC. Vypínací charakteristika C zajišťuje spolehlivé odpojení obvodu i při vyšších rázových proudech, zkratová vypínací schopnost Icu dosahuje 10 kA jak při 230 V, tak při 400 V podle normy IEC 60947-2. Jmenovité izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV.

Jistič má krytí IP20 a montuje se na DIN lištu, jeho šířka odpovídá 1 modulární jednotce. Připojit lze vodiče s průřezem 1 až 25 mm² s plným jádrem i vícežilové kabely stejného průřezu, provoz je možný v rozsahu teplot okolí od -25 °C do 75 °C. Jednopólové provedení s charakteristikou C a napětím DC nachází uplatnění v obvodech se stejnosměrným napětím, například u fotovoltaických instalací nebo akumulátorových systémů.

Technické parametry

• Jmenovitý proud: 6 A
• Jmenovité napětí: 220 V DC
• Vypínací charakteristika: C
• Zkratová vypínací schopnost Icu: 10 kA (230 V i 400 V)
• Krytí: IP20
• Počet pólů: 1
