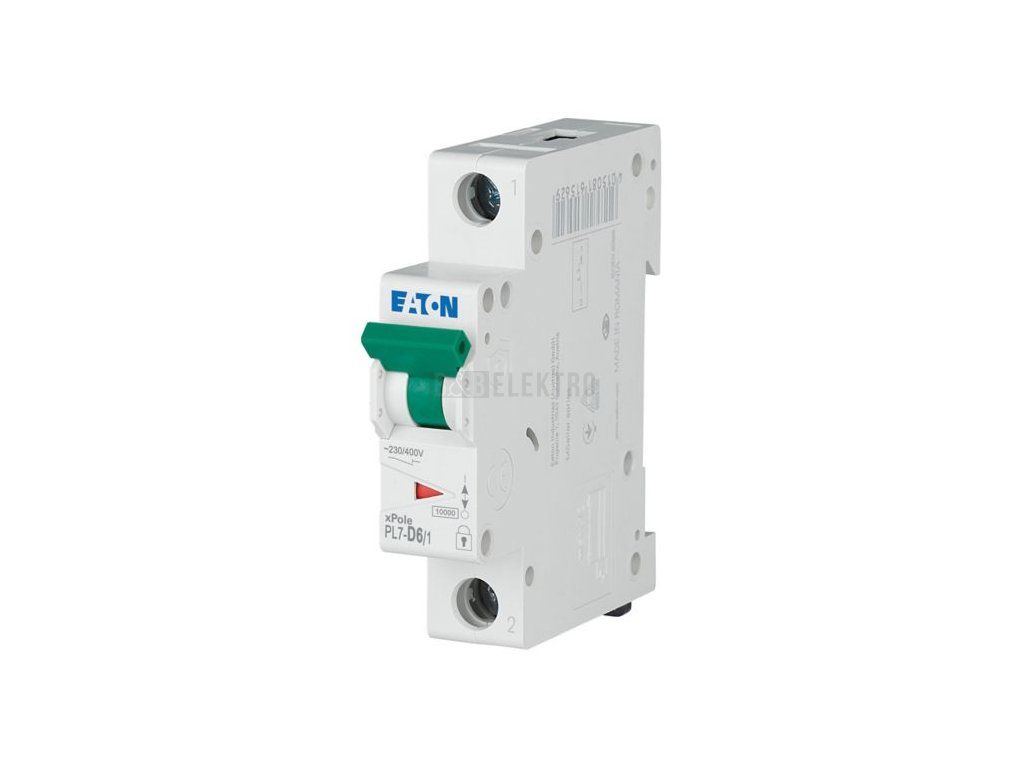

Jistič 6A, PL7- 6/1/D (10kA) Eaton 262713

Jistič vedení 1p 6 A, charakteristika D – Eaton 262713

Eaton jistič vedení PL7-D6/1 262713 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak instalaci před poškozením. Pracuje při jmenovitém proudu 6 A a napětí 230 V AC, s vypínací charakteristikou D a jmenovitou zkratovou vypínací schopností Icn 10 kA podle EN 60898. Krytí IP20 odpovídá instalaci v rozváděči.

Jednopólové provedení o šířce 1 modulární jednotka se montuje na DIN lištu, připojení vodičů s plným jádrem i vícežilových kabelů umožňuje průřez 1–25 mm². Vestavná hloubka 70,5 mm platí pro umístění v rozváděčové skříni. Charakteristika D odolá vysokým rázovým proudům při zapnutí, což se využívá u obvodů s transformátory nebo motory.

Jistič doplňuje jmenovité izolační napětí Ui 440 V a impulzní vypínací napětí Uimp 4 kV, kategorie přepětí III a stupeň znečištění 2 potvrzují použití v běžném průmyslovém i domovním prostředí. K jističi lze doplnit další příslušenství (doplňkové vybavení).

Technické parametry

• Jmenovitý proud: 6 A
• Jmenovité napětí: 230 V AC
• Vypínací charakteristika: D
• Zkratová vypínací schopnost Icn: 10 kA
• Krytí: IP20
• Počet pólů: 1
