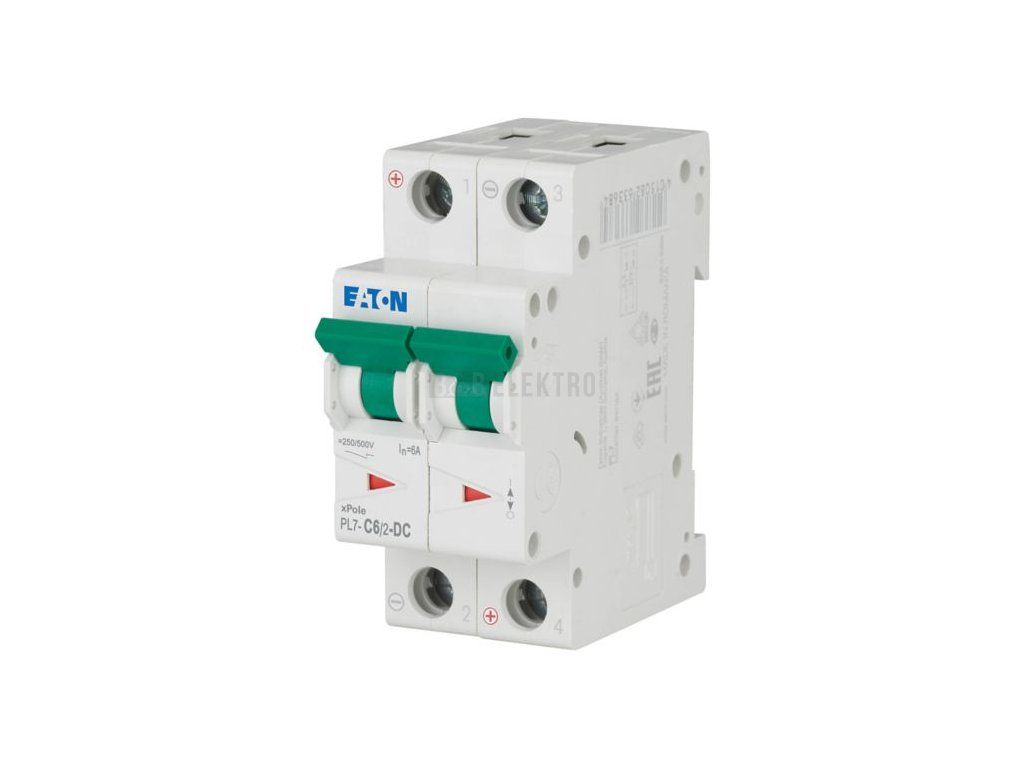

Jistič 6A, PL7- 6/2/C-DC (10kA) Eaton 264899

Jistič vedení 2pólový 6 A / 220 V DC, charakteristika C – Eaton 264899

Eaton jistič vedení PL7-C6/2-DC 264899 chrání elektrické vedení v sítích DC proti přetížení a zkratu. Pracuje při jmenovitém proudu 6 A a jmenovitém napětí 220 V, vypínací charakteristika C zajišťuje spínání při 5 až 10násobku jmenovitého proudu. Jmenovité izolační napětí Ui dosahuje 440 V a impulzní vypínací napětí Uimp 4 kV, zkratová vypínací schopnost Icu podle IEC 60947-2 činí 10 kA jak při 230 V, tak při 400 V. Krytí odpovídá stupni IP20.

Jistič se montuje na DIN lištu v rozvaděči, hloubka potřebná pro instalaci činí 70,5 mm. Připojení umožňuje vodiče s průřezem 1 až 25 mm², a to jak u plného jádra, tak u vícežilových kabelů. Provoz je možný v teplotním rozsahu -25 až 75 °C, dvoupólové provedení jistí oba póly připojeného DC vedení.

Jistič splňuje normu IEC 60947-2, patří do třídy omezení energie 3 a kategorie přepětí 3, stupeň znečištění je 2. Konstrukce umožňuje doplnění dalšího příslušenství pro rozšíření funkcí.

Technické parametry

• Jmenovitý proud: 6 A
• Jmenovité napětí: 220 V DC
• Vypínací charakteristika: C
• Krytí: IP20
• Zkratová vypínací schopnost Icu: 10 kA
• Počet pólů: 2
