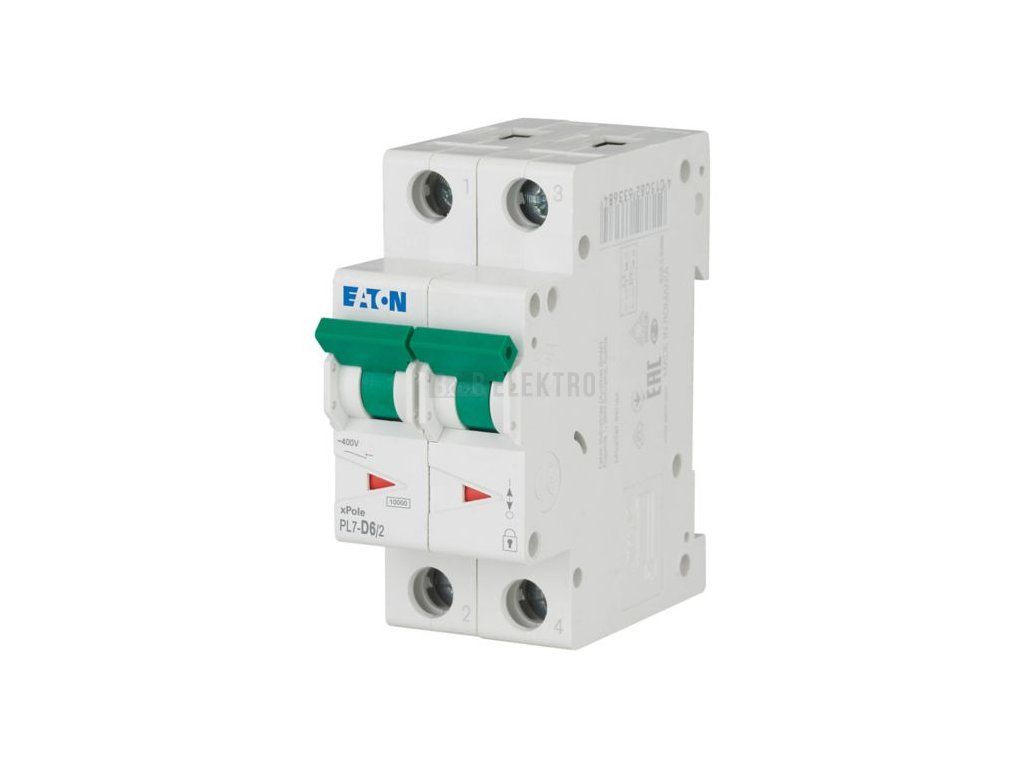

Jistič 6A, PL7- 6/2/D (10kA) Eaton 263368

Jistič vedení 2p, 6 A / 400 V, charakteristika D – Eaton 263368

Eaton jistič vedení PL7-D6/2 chrání elektrické obvody před přetížením a zkratem, pracuje při jmenovitém proudu 6 A a jmenovitém napětí 400 V. Vypínací charakteristika D odpovídá jmenovité zkratové vypínací schopnosti Icn 10 kA jak při 400 V, tak při 230 V, jmenovité izolační napětí Ui dosahuje 440 V a impulzní vypínací napětí Uimp 4 kV.

Přístroj se montuje na DIN lištu a zabírá 2 moduly, krytí dosahuje IP20. Připojení umožňuje vodiče s plným jádrem i vícežilové kabely o průřezu 1 až 25 mm², provoz je možný v teplotním rozsahu -25 až 75 °C. Jistič s charakteristikou D pracuje s vyšším spínacím proudem, proto se využívá v obvodech s vyššími proudovými rázy při startu, například u transformátorů nebo motorů.

Technické parametry

• Jmenovitý proud: 6 A
• Jmenovité napětí: 400 V
• Vypínací charakteristika: D
• Zkratová vypínací schopnost Icn: 10 kA
• Krytí: IP20
• Počet pólů: 2
