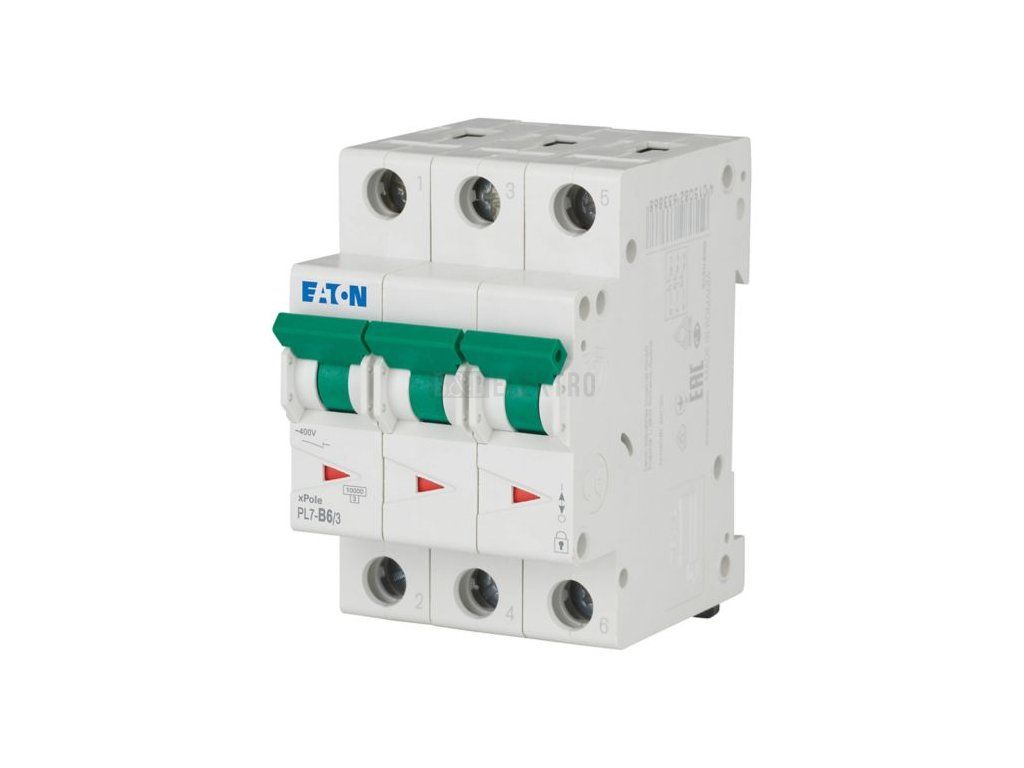

Jistič 6A, PL7- 6/3/B (10kA) Eaton 263386

Jistič vedení 3pólový 6A / 400V, charakteristika B – Eaton 263386

Eaton jistič vedení 263386 chrání elektrické vedení proti přetížení a zkratu, pracuje při jmenovitém proudu 6 A a jmenovitém napětí 400 V. Vypínací charakteristika B odpovídá zkratové vypínací schopnosti Icn 10 kA podle normy EN 60898 jak při napětí 400 V, tak při 230 V. Jmenovité izolační napětí Ui dosahuje 440 V a jmenovité impulzní vypínací napětí Uimp činí 4 kV.

Jistič se montuje na DIN lištu a jednotlivé póly zapojíte pomocí vodičů s průřezem 1 až 25 mm², a to jak u plných jader, tak u vícežilových kabelů. Krytí IP20 odpovídá instalaci uvnitř rozvaděče, provozní teplota okolí se pohybuje v rozsahu -25 až 75 °C. Třífázové provedení s jištěním všech tří pólů se používá pro jištění vedení v rozvaděčích s třífázovým připojením.

Jistič splňuje kategorii přepětí III a stupeň znečištění 2, konstrukce navíc počítá s možností doplňkového vybavení pro rozšíření funkcí jističe.

Technické parametry

• Jmenovitý proud 6 A
• Jmenovité napětí 400 V
• Vypínací charakteristika B
• Zkratová vypínací schopnost Icn 10 kA
• Krytí IP20
• Počet pólů 3, montáž na DIN lištu
