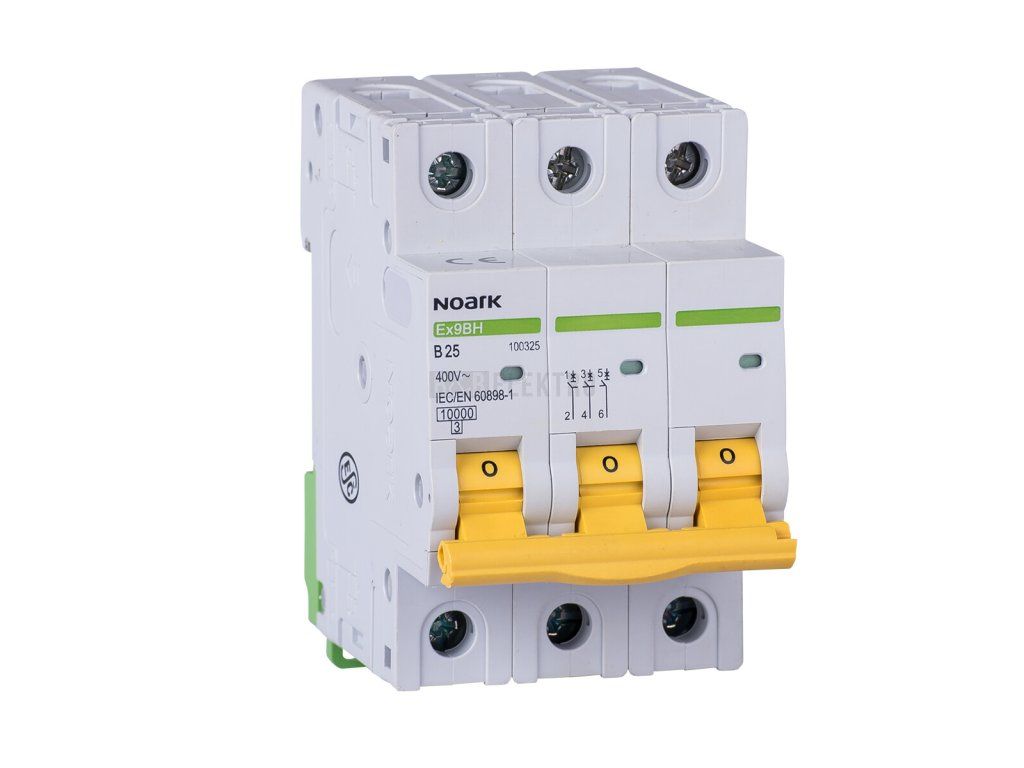

Jistič 10A, Ex9BH 10/3/C (10kA) Noark 100411
Jistič MCB 3P C10, 400 V, 10 kA, IP20, na DIN lištu NOARK Electric 100411
Jistič MCB 3-pólový, charakteristika C, 10 A – NOARK Electric 100411
NOARK Electric jistič Ex9BH 3P C10 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak instalaci před poškozením. Pracuje při jmenovitém proudu 10 A a jmenovitém napětí 400 V, s vypínací charakteristikou C vhodnou pro obvody se zvýšeným záběrovým proudem. Jmenovitá zkratová vypínací schopnost dosahuje 10 kA podle EN 60898 při 400 V, podle IEC 60947-2 pak přístroj zvládá až 15 kA. Krytí IP20 doplňuje jmenovité izolační napětí Ui 690 V a impulzní vypínací napětí Uimp 6 kV.
Jistič se montuje na DIN lištu, zabírá 3 modulární jednotky a připojuje se vodiči s plným jádrem o průřezu 1 mm². Provoz je možný v teplotách okolí do -30 °C, přístroj lze doplnit o pomocné vybavení. Díky třífázovému jištění nachází uplatnění v rozvaděčích pro ochranu třífázových obvodů proti přetížení a zkratu.
Technické parametry
- Jmenovitý proud: 10 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: C
- Zkratová vypínací schopnost Icn: 10 kA
- Zkratová vypínací schopnost Icu: 15 kA
- Krytí: IP20
Doplňkové parametry
| Kategorie: | Jističe 3-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 8592765004123 |
| Jmenovitý proud (A): | 10 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | C |
| Krytí (IP): | IP20 |
| Druh napětí: | AC |
| Frekvence: | 60 |
| Kategorie přepětí: | 3 |

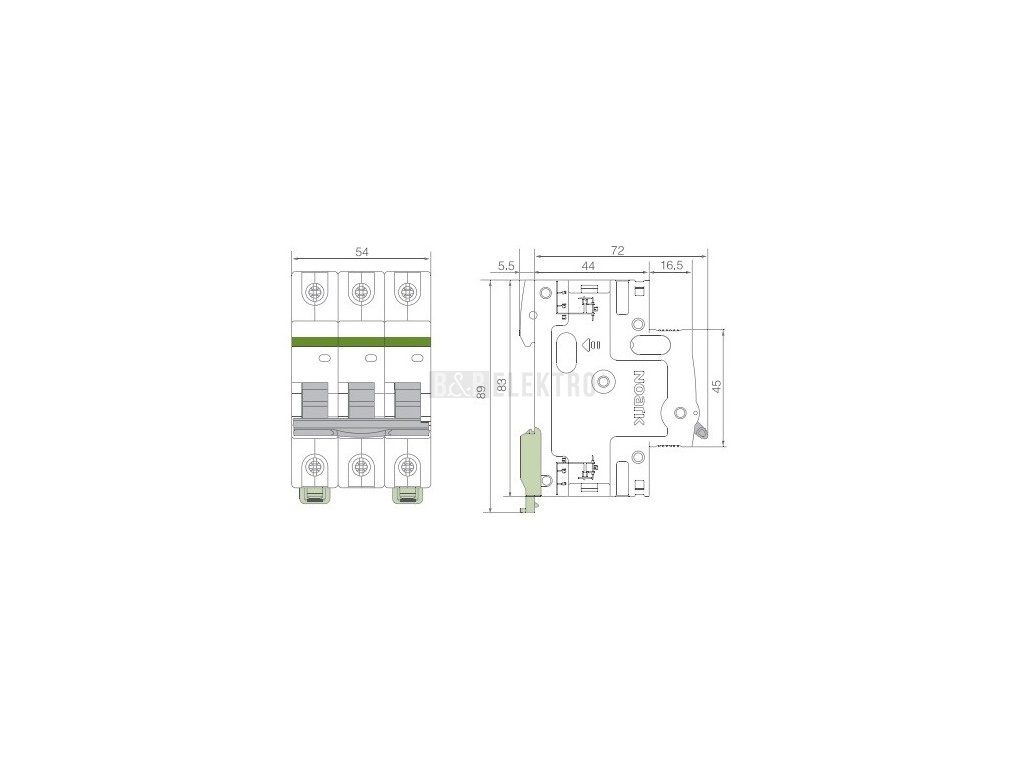

| Montážní hloubka (mm): | 74 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 3 |
| Počet pólů (celkem): | 3 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Šířka v počtech modulů: | 3 |
| Třída omezení energie: | 3 |
| Vhodné pro instalaci pod omítku: | Ano |
| Zkratová schopnost při 230V Icn EN 60898: | 10 kA |
| Zkratová schopnost při 400V Icn EN 60898: | 10 kA |
