Jistič 10A, Ex9BN 10/1/B (6kA) Noark 100006
Jistič MCB 1P B10, 230 V AC, 6 kA, IP20, na DIN lištu NOARK Electric 100006
Jistič MCB 1P B10, 230 V AC, 6 kA – NOARK Electric 100006

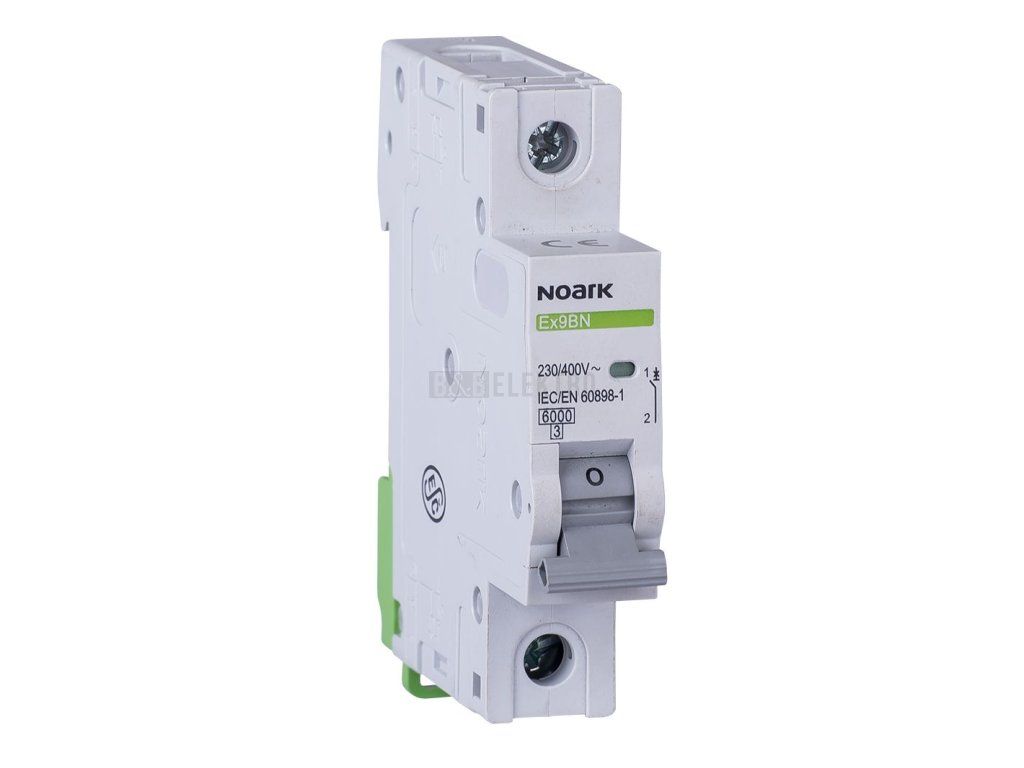

NOARK Electric jistič Ex9BN 100006 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak instalaci před poškozením. Pracuje při jmenovitém proudu 10 A a jmenovitém napětí 230 V AC, s vypínací charakteristikou B vhodnou pro běžné odporové a mírně indukční zátěže. Jmenovitá zkratová vypínací schopnost dosahuje 6 kA podle EN 60898, izolační napětí Ui činí 690 V a impulzní vypínací napětí Uimp 6 kV.
Jistič se montuje na DIN lištu, zabírá 1 modulární jednotku a připojuje se vodičem s plným jádrem o průřezu 1 mm². Kryt s ochranou IP20 chrání před dotykem živých částí, provoz je možný v teplotách od -30 °C. Přístroj umožňuje doplnit pomocné a signalizační kontakty pro rozšíření funkce. Jednopólové provedení najde uplatnění v jednofázových obvodech s nižším jmenovitým proudem, například pro jištění světelných okruhů nebo zásuvek.
Technické parametry
- Jmenovitý proud: 10 A
- Jmenovité napětí: 230 V AC
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA
- Krytí: IP20
- Počet pólů: 1
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 8592765000071 |
| Jmenovitý proud (A): | 10 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |

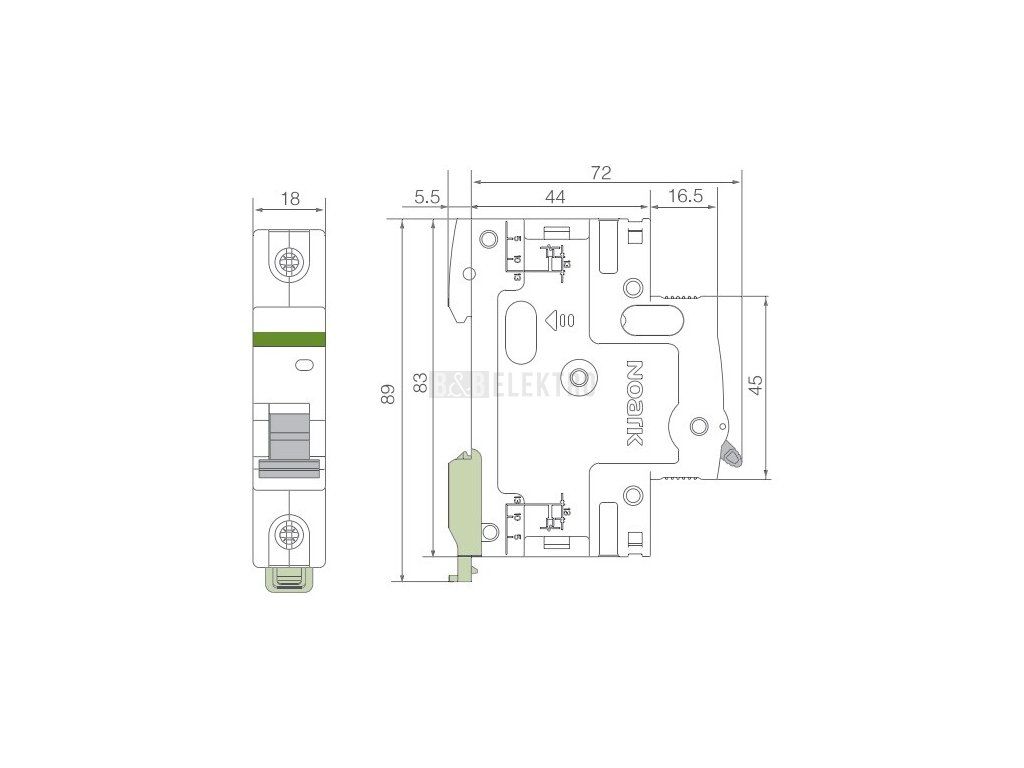

| Šířka (mm): | 18 mm |
| Výška (mm): | 89 mm |
| Počet pozic: | 1 |
| Druh napětí: | AC |
| Frekvence: | 60 |
| Instalační hloubka (mm): | 72 |
| Kategorie přepětí: | 3 |
| Montážní hloubka (mm): | 72 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet modulů: | 1 |
| Počet pólů (celkem): | 1 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Šířka v počtech modulů: | 1 |
| Třída omezení energie: | 3 |
| Vhodné pro instalaci pod omítku: | Ano |
| Zkratová odolnost: | 6 kA |
| Zkratová schopnost při 230V Icn EN 60898: | 6 kA |
| Zkratová schopnost při 400V Icn EN 60898: | 6 kA |
| Zkratová vypínací schopnost: | 6 kA |
| Výrobní společnost : | NOARK Electric Europe s.r.o. |
|---|---|
| Adresa : | Harfa Office Park Českomoravská 2420/15a 190 00 Praha 9 |
| E-mail : | technicalsupport@noark-electric.com |
