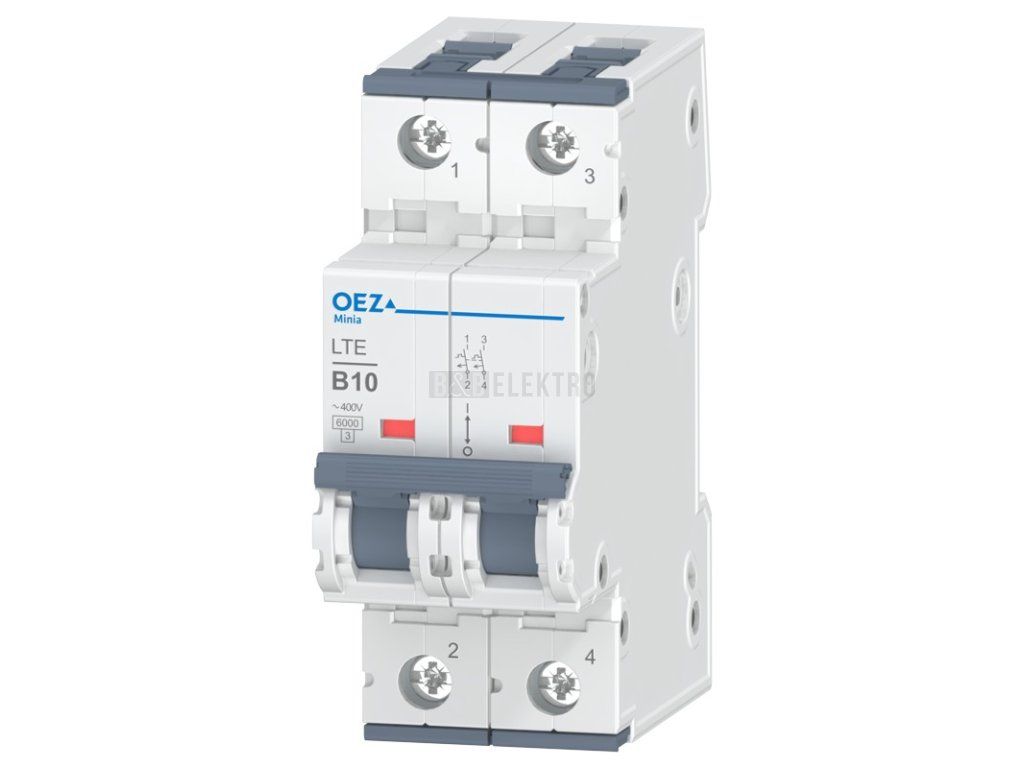

Jistič 10A, LTE 10/2/B (6kA) OEZ:41904
Jistič LTE-10B-2 10A / 400V, 2pólový, charakteristika B, 6kA OEZ:41904
Jistič 10A / 400V, 2pólový, charakteristika B – OEZ:41904
OEZ jistič LTE-10B-2 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak vedení a připojené spotřebiče před poškozením. Pracuje při jmenovitém proudu 10 A a jmenovitém napětí 400 V, s vypínací charakteristikou B určenou pro obvody bez výrazných proudových špiček při zapnutí. Jmenovitá zkratová vypínací schopnost Icn dosahuje 6 kA, podle IEC 60947-2 pak Icu 15 kA. Krytí odpovídá stupni IP20.
Jistič se montuje na DIN lištu a zabírá 2 modulární jednotky, provedení se dvěma jištěnými póly umožňuje připojit vodiče s plným jádrem o průřezu 0,75 až 35 mm². Vestavná hloubka činí 80,3 mm. Doplňkové vybavení lze k jističi připojit dodatečně, což rozšiřuje možnosti jeho zapojení v rozvaděči.
Typ napětí AC/DC umožňuje nasazení jak ve stejnosměrných, tak střídavých obvodech, jistič pracuje ve frekvenčním rozsahu 0–1000 Hz a teplotě okolí od -25 °C do 55 °C.
Technické parametry
- Jmenovitý proud 10 A
- Jmenovité napětí 400 V
- Vypínací charakteristika B
- Zkratová vypínací schopnost Icn 6 kA / Icu 15 kA
- Krytí IP20
- Montáž na DIN lištu, 2 póly
Doplňkové parametry
| Kategorie: | Jističe 2-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.295 kg |
| EAN: | 8590125419044 |
| Jmenovitý proud (A): | 10 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC/DC |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 0 - 1000 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 80,3 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 2 |
| Počet pólů (celkem): | 2 |
| Připojitelný průřez jednodrátového vodiče: | 0,75 - 35 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 0,75 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 55 |
| Třída omezení energie: | 3 |
| Šířka v modulárních jednotkách: | 2 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
OEZ je tradiční český výrobce elektrotechnických přístrojů pro jištění a ochranu elektrických obvodů. Společnost působí na trhu od roku 1941 a od roku 2007 je součástí skupiny Siemens. V nabídce naleznete jističe, proudové chrániče, pojistkové systémy, rozvodnice a další prvky pro domovní i průmyslové elektroinstalace. Produkty OEZ vynikají kvalitou, spolehlivostí a dlouhou životností.
| Výrobní společnost : | OEZ s.r.o. |
|---|---|
| Adresa : | Šedivská 339 561 51 Letohrad |
| E-mail : | technicka.podpora.cz@oez.com |
