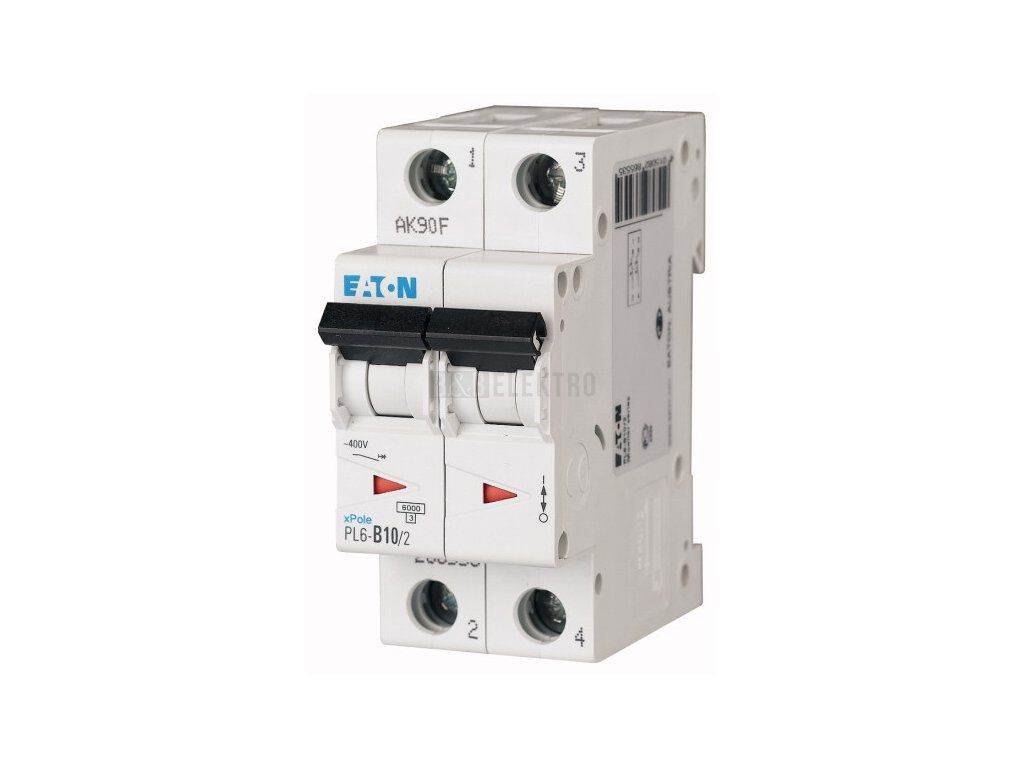

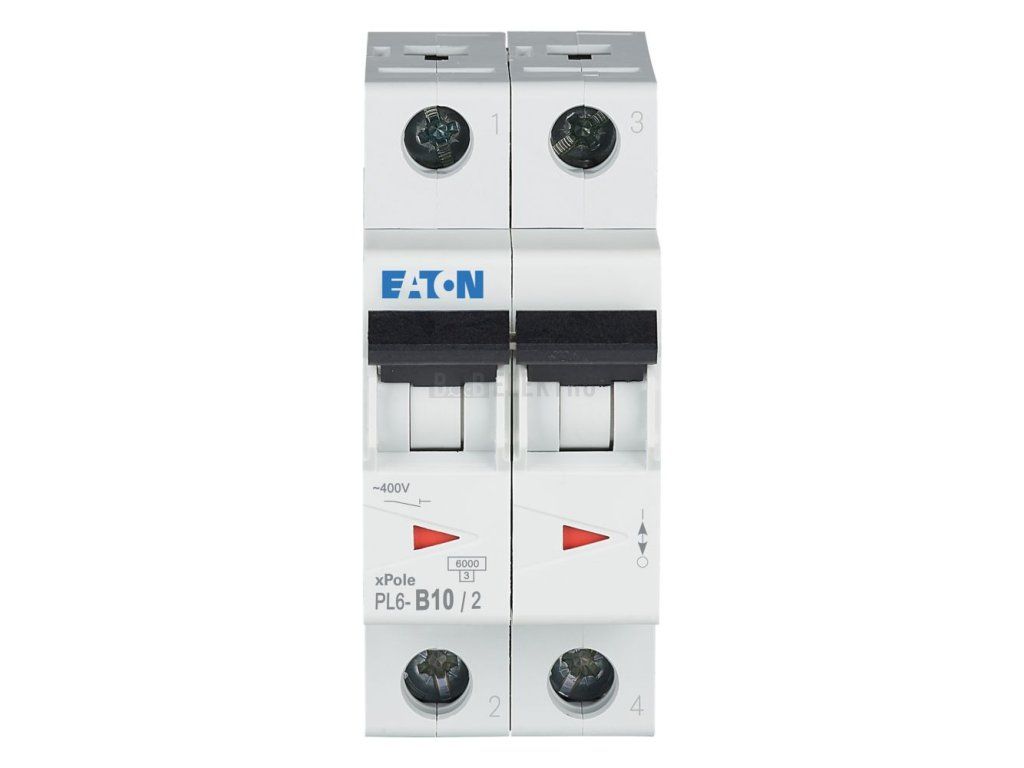

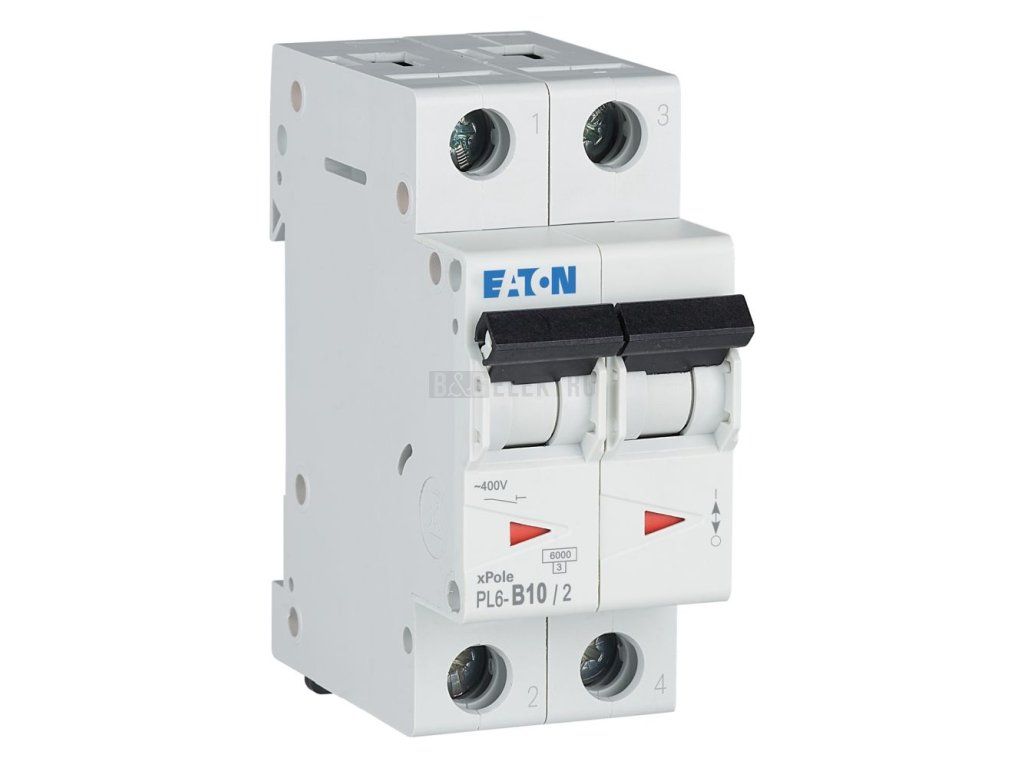

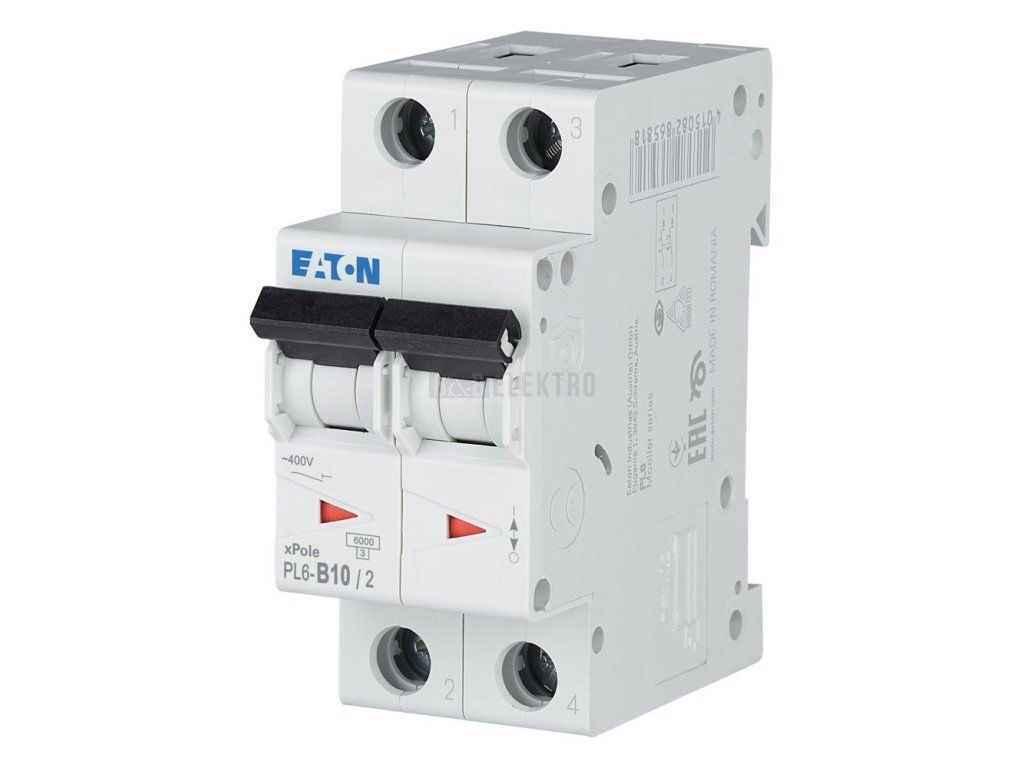

Jistič 10A, PL6-10/2/B (6kA) Eaton 286553

Jistič vedení 2-pólový 10 A / 400 V, charakteristika B – Eaton 286553

Eaton jistič vedení PL6-B10/2 (286553) přerušuje elektrický obvod při přetížení nebo zkratu a chrání tak připojené vedení a spotřebiče. Pracuje při jmenovitém proudu 10 A a jmenovitém napětí 400 V, s vypínací charakteristikou B a jmenovitou zkratovou vypínací schopností 6 kA podle EN 60898. Jmenovité izolační napětí Ui dosahuje 440 V a impulzní vypínací napětí Uimp 4 kV.

Jistič se montuje na DIN lištu a zabírá 2 moduly, krytí přístroje odpovídá stupni IP20. Připojit lze vodiče s průřezem 1 až 25 mm², vestavná hloubka za DIN lištou činí 70,5 mm. Provedení se dvěma jištěnými póly nachází uplatnění při jištění vedení v domovních i průmyslových rozvaděčích s napětím do 400 V.

Jistič umožňuje doplnění o přídavné vybavovací moduly, pracuje v kategorii přepětí III a stupni znečištění 2, provozní teplota okolí se pohybuje od -25 °C do 75 °C.

Technické parametry

• Jmenovitý proud: 10 A
• Jmenovité napětí: 400 V
• Vypínací charakteristika: B
• Jmenovitá zkratová vypínací schopnost Icn: 6 kA
• Krytí: IP20
• Počet pólů: 2
