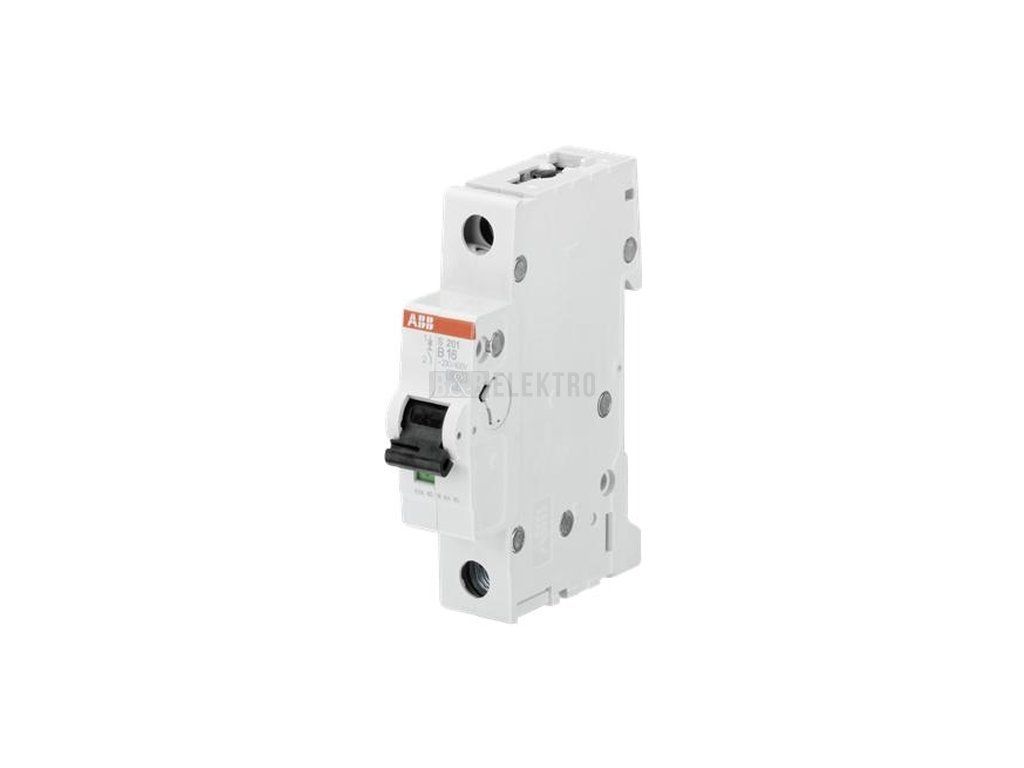

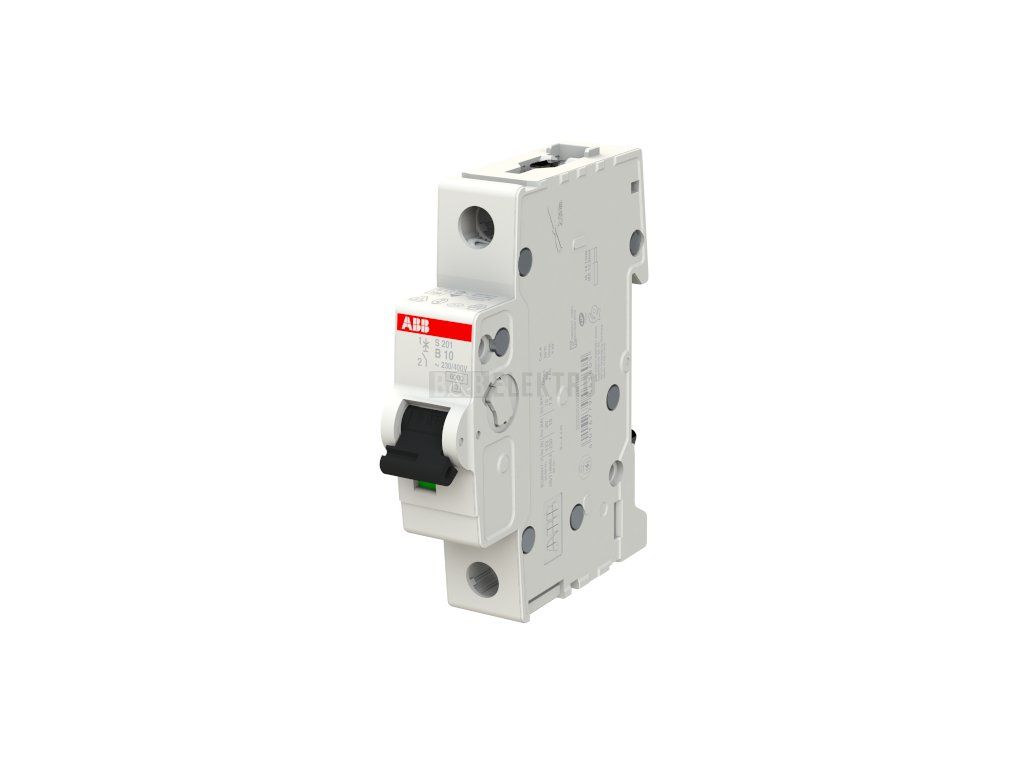

Jistič 10A, S201-10/1/B (6kA) ABB 2CDS251001R0105
Jistič MCB 1P 10A, charakteristika B, 6 kA, IP20 ABB 2CDS251001R0105
Jistič MCB 1-pólový 10 A, charakteristika B – ABB 2CDS251001R0105
ABB jistič S201-B10 2CDS251001R0105 chrání elektrický okruh před přetížením a zkratem, pracuje při jmenovitém proudu 10 A s vypínací charakteristikou B. Jmenovitá zkratová vypínací schopnost dosahuje Icn 6 kA podle EN 60898, respektive Icu 10 kA podle IEC 60947-2. Jistič pracuje v síti s typem napětí AC/DC při frekvenci 50 Hz a jmenovitém izolačním napětí Ui 440 V.
Přístroj s krytím IP20 montuješ na DIN lištu, zabírá 1 modulární jednotku a jistí 1 pól. Připojení vodičů s plným jádrem řeší průřez 0,75 mm², stejná hodnota platí i pro vícežilové kabely. Jistič snáší teplotu okolí do -25 °C a nabízí možnost doplňkového vybavení. Použití najde v rozvaděčích pro jištění světelných a zásuvkových okruhů s nižším proudovým zatížením.
Technické parametry
- Jmenovitý proud: 10 A
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA / Icu: 10 kA
- Krytí: IP20
- Počet pólů: 1
- Montáž: DIN lišta, 1 modulární jednotka
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 6 kA pro domovní rozvody |
|---|---|
| Hmotnost: | 0.125 kg |
| EAN: | 4016779463805 |
| Jmenovitý proud (A): | 10 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC/DC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Množství v balení: | 12 |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 69 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 0,75 - 35 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 0,75 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 3 |
| Teplota okolí během provozu: | -25 - 55 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 2,1 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
