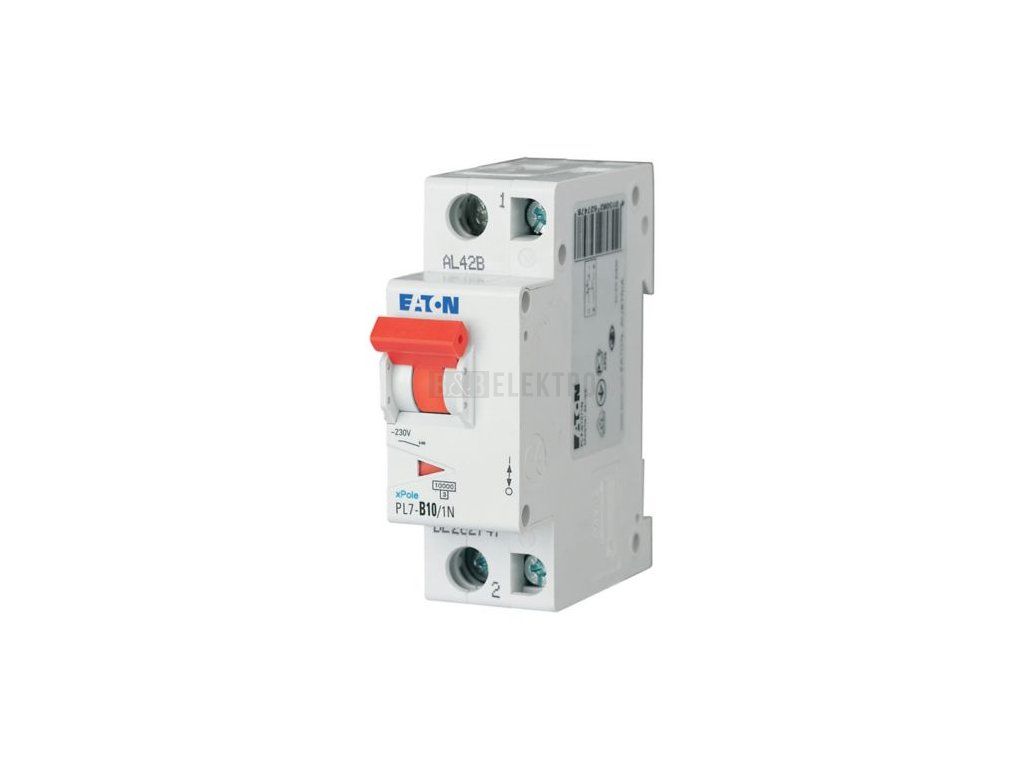

Jistič 10A, PL7-10/1N/B (10kA) Eaton 262728

Jistič vedení 1p+N 10 A, charakteristika B, IP20 – Eaton 262728

Eaton jistič vedení 262728 přerušuje elektrický obvod při přetížení nebo zkratu a chrání tak připojené vedení a spotřebiče. Pracuje s jmenovitým proudem 10 A při napětí 230 V, vypínací charakteristika B odpovídá běžným koncovým obvodům bez velkých proudových rázů. Jmenovitá zkratová vypínací schopnost dosahuje 10 kA jak při 230 V, tak při 400 V, jmenovité izolační napětí Ui činí 440 V.

Jistič se montuje na DIN lištu v rozvaděči, provedení 1p+N zajišťuje současné přepínání nulového vodiče. Šířka přístroje odpovídá 1,5 modulární jednotce, připojit lze vodiče s průřezem 1 až 25 mm². Krytí dosahuje stupně IP20. Díky uvedeným parametrům se hodí pro jištění jednofázových koncových obvodů v domovních a průmyslových rozvaděčích.

Jistič splňuje normu EN 60898, pracuje v kategorii přepětí III a stupni znečištění 2, provozní teplota okolí se pohybuje od -25 °C do 75 °C. Konstrukce umožňuje doplnění o přídavné vybavení, jmenovité impulzní vypínací napětí Uimp činí 4 kV.

Technické parametry

• Jmenovitý proud: 10 A
• Jmenovité napětí: 230 V
• Vypínací charakteristika: B
• Zkratová vypínací schopnost Icn: 10 kA
• Krytí: IP20
• Provedení: 1p+N, montáž na DIN lištu
