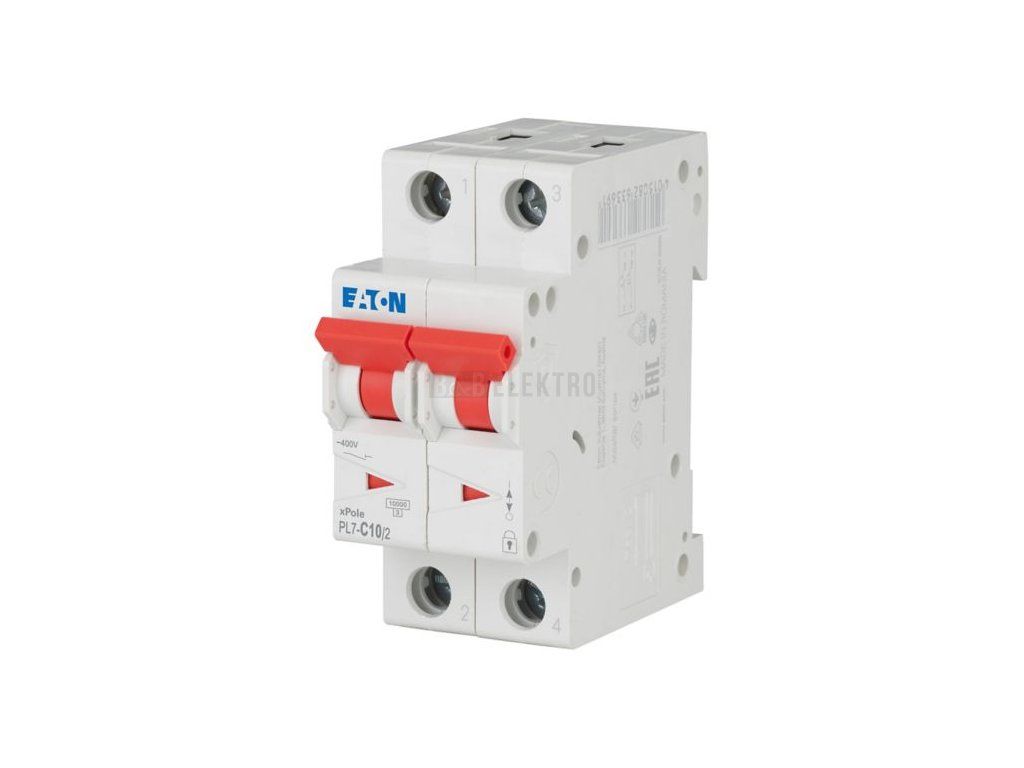

Jistič 10A, PL7-10/2/C (10kA) Eaton 263357

Jistič vedení 2p, 10 A, charakteristika C – Eaton 263357

Eaton jistič vedení PL7-C10/2 (263357) chrání elektrické vedení proti přetížení a zkratu, pracuje při jmenovitém proudu 10 A a jmenovitém napětí 400 V. Vypínací charakteristika C odpovídá jištění okruhů s vyšším záběrovým proudem, jmenovitá zkratová vypínací schopnost dosahuje 10 kA při 400 V i 230 V podle normy EN 60898. Krytí dosahuje stupně IP20.

Jistič se montuje na DIN lištu v rozvaděči, připojení vodičů s plným jádrem i vícežilových kabelů umožňuje průřez 1 až 25 mm². Provoz je možný v rozsahu teplot okolí -25 až 75 °C. Dvoupólové provedení s jmenovitým proudem 10 A a charakteristikou C nachází využití při jištění vedení menších okruhů v bytových i průmyslových rozvaděčích.

Jistič umožňuje doplnění pomocným nebo signalizačním příslušenstvím, třída omezení energie 3 a kategorie přepětí 3 potvrzují vyšší úroveň ochrany navazujících obvodů. Jmenovité impulzní vypínací napětí Uimp dosahuje 4 kV.

Technické parametry

• Jmenovitý proud 10 A
• Jmenovité napětí 400 V
• Vypínací charakteristika C
• Zkratová vypínací schopnost Icn 10 kA
• Krytí IP20
• Počet pólů 2
