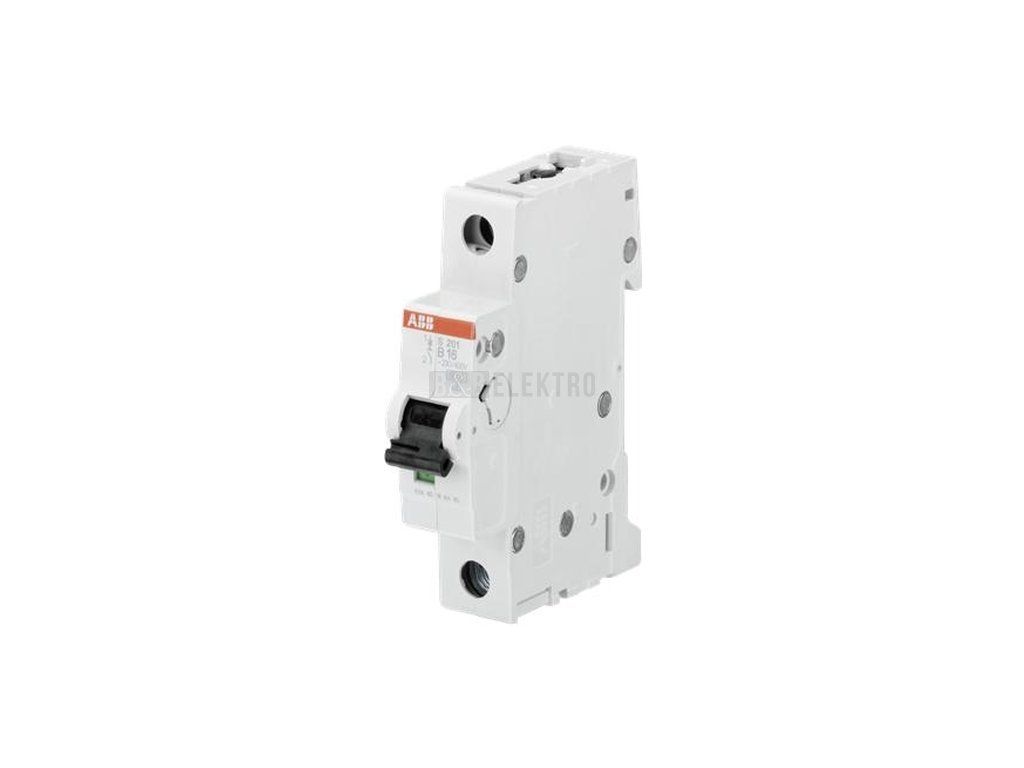

Jistič 13A, S201-13/1/B (6kA) ABB 2CDS251001R0135
Jistič MCB 1-pólový 13 A, charakteristika B, 6 kA, IP20 ABB S201-B13 2CDS251001R0135
Jistič MCB 1-pólový 13 A, charakteristika B, 6 kA – ABB 2CDS251001R0135
ABB jistič S201-B13 2CDS251001R0135 chrání elektrický okruh před přetížením a zkratem, pracuje při jmenovitém proudu 13 A s vypínací charakteristikou B. Jmenovité izolační napětí Ui dosahuje 440 V, jmenovitá zkratová vypínací schopnost Icn podle EN 60898 činí 6 kA a Icu podle IEC 60947-2 dosahuje 10 kA. Jistič pracuje při frekvenci 50 Hz a jmenovitém impulzním vypínacím napětí Uimp 4 kV.
Jistič v provedení s krytím IP20 se montuje na DIN lištu, zabírá 1 modulární jednotku a jištění zajišťuje na 1 pólu. Připojení umožňuje vodiče s plným jádrem o průřezu 0,75 mm², vestavná hloubka přístroje činí 69 mm. Provoz je možný v teplotě okolí od -25 °C, k dispozici je i možnost doplňkového vybavení pro rozšíření funkcí. Jistič se používá v jednofázových okruzích s nižším jmenovitým proudem, kde je potřeba spolehlivá ochrana proti přetížení a zkratu.
Technické parametry
- Jmenovitý proud: 13 A
- Vypínací charakteristika: B
- Krytí: IP20
- Zkratová vypínací schopnost Icn (EN 60898): 6 kA
- Zkratová vypínací schopnost Icu (IEC 60947-2): 10 kA
- Počet pólů: 1
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.13 kg |
| EAN: | 4016779465007 |
| Jmenovitý proud (A): | 13 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC/DC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Množství v balení: | 12 |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 69 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 0,75 - 35 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 0,75 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 3 |
| Teplota okolí během provozu: | -25 - 55 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 2,3 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
