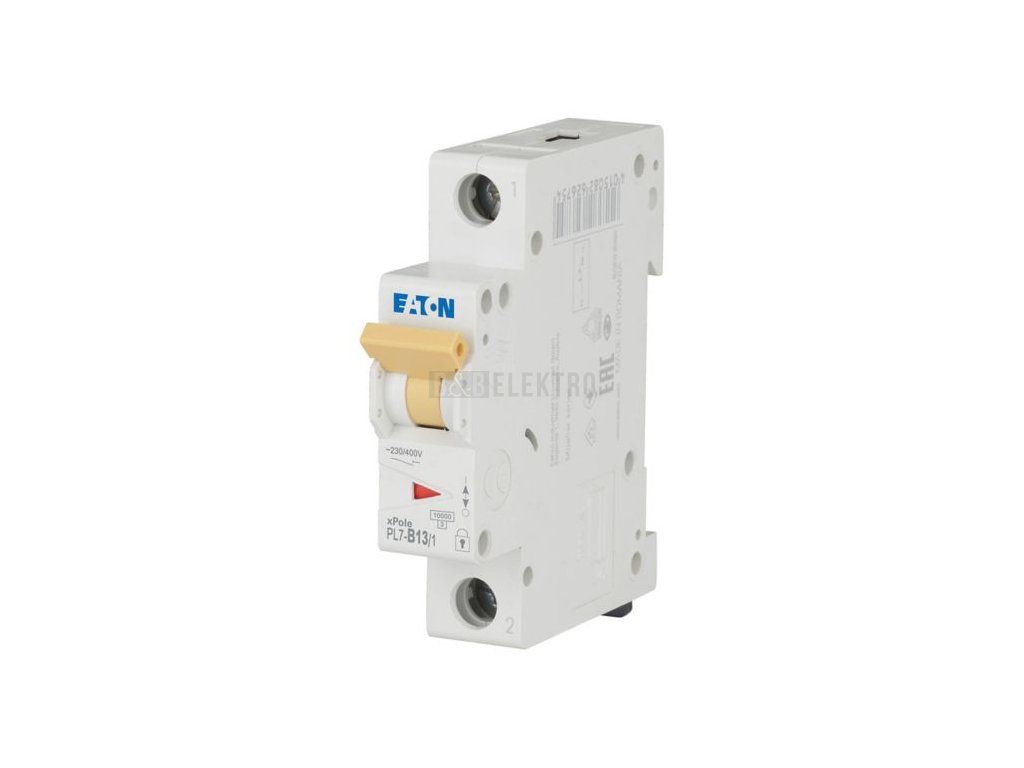

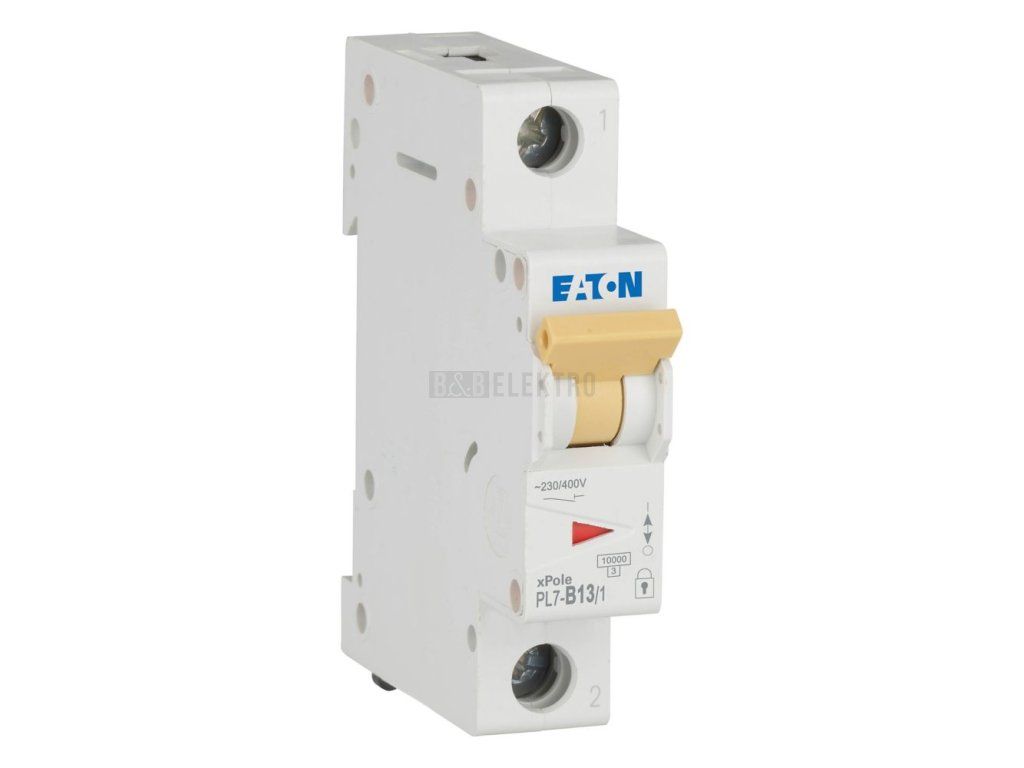

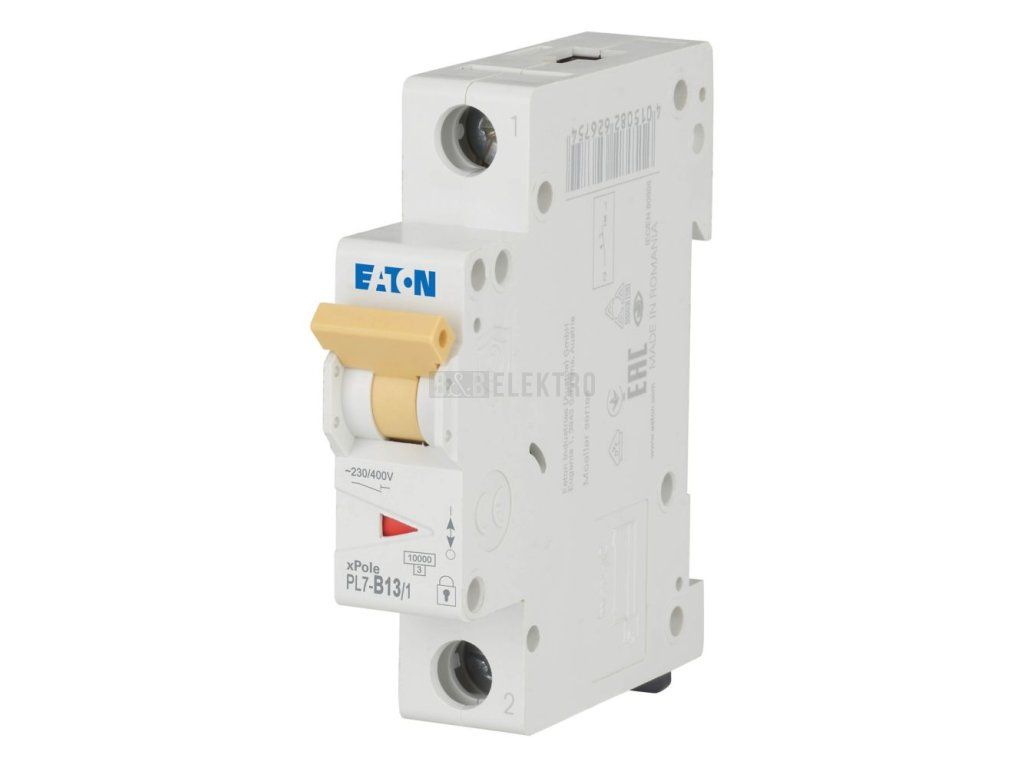

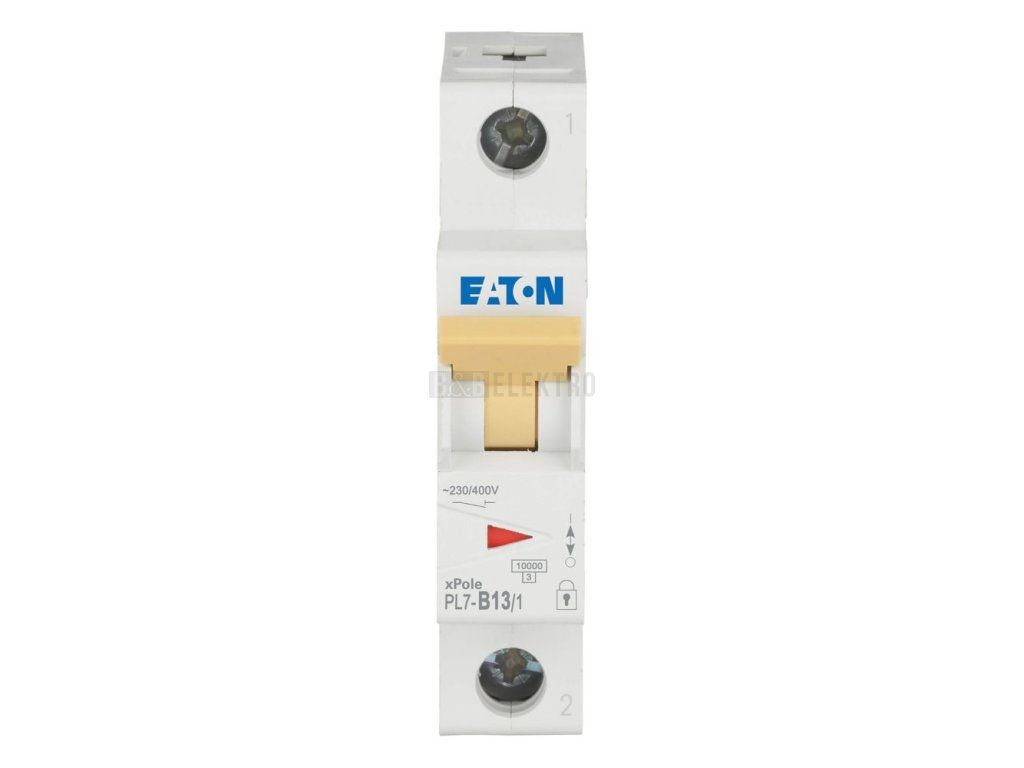

Jistič 13A, PL7-13/1/B (10kA) Eaton 262675
Jistič vedení 1pólový 13 A / 230 V, charakteristika B, 10 kA, IP20 Eaton 262675
Jistič vedení 1p, 13 A, charakteristika B – Eaton 262675
Eaton jistič vedení 262675 chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 13 A a jmenovitém napětí 230 V. Vypínací charakteristika B zajišťuje odpojení obvodu s běžnou zátěží bez rázových proudů, jmenovitá zkratová vypínací schopnost dosahuje 10 kA při 230 V i 400 V. Jistič pracuje ve frekvenčním rozsahu 50-60 Hz a jmenovité izolační napětí Ui činí 440 V.
Přístroj s krytím IP20 se montuje na DIN lištu a zabírá 1 modulární jednotku, připojit lze vodiče o průřezu 1 až 25 mm². Provoz je možný v rozsahu teplot -25 až 75 °C, jistič nabízí možnost doplňkového vybavení pro rozšíření funkcí. Díky jednopólovému provedení a proudu 13 A se hodí pro jištění jednotlivých okruhů v rozvaděči.
Technické parametry
- Jmenovitý proud: 13 A
- Jmenovité napětí: 230 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 10 kA
- Krytí: IP20
- Počet pólů: 1
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 4015082626754 |
| Jmenovitý proud (A): | 13 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 17,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 10 kA |
| Ztrátový výkon: | 2,5 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 10 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 10 kA |
