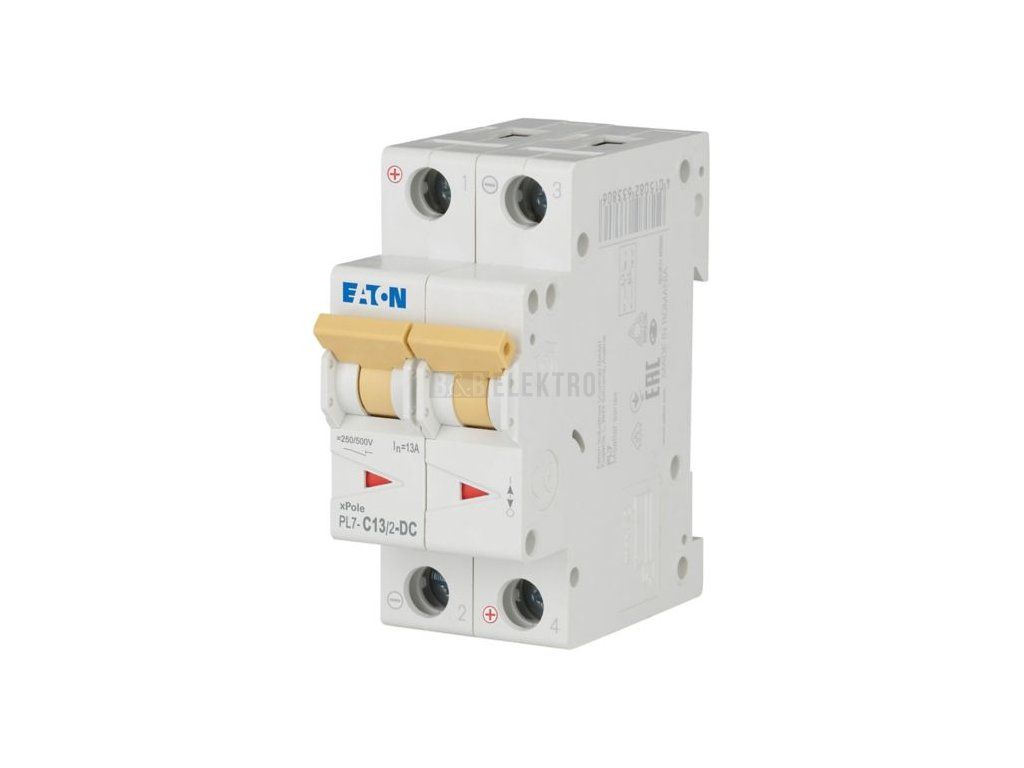

Jistič 13A, PL7-13/2/C-DC (10kA) Eaton 264901

Jistič vedení DC 2-pólový 13 A, charakteristika C – Eaton 264901

Eaton jistič vedení PL7-C13/2-DC 264901 chrání elektrické obvody stejnosměrného napětí před přetížením a zkratem. Pracuje při jmenovitém proudu 13 A a jmenovitém napětí 250 V DC, vypínací charakteristika C zajišťuje odpojení obvodu při 5 až 10násobku jmenovitého proudu. Jmenovitá zkratová vypínací schopnost Icu dosahuje 10 kA jak při 230 V, tak při 400 V, jmenovité izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV.

Jistič má krytí IP20 a montuje se na DIN lištu, připojitelné vodiče s plným jádrem i vícežilové kabely mají průřez v rozsahu 1–25 mm². Provoz je možný v teplotním rozsahu -25 až 75 °C, ztrátový výkon dosahuje 4,6 W. Díky 2 jištěným pólům a charakteristice C nachází uplatnění v DC rozvodech, kde je potřeba ochrana proti přetížení a zkratu při stejnosměrném napětí.

Jistič umožňuje doplňkové vybavení a splňuje třídu omezení energie 3, kategorii přepětí 3 a stupeň znečištění 2 podle IEC 60947-2.

Technické parametry

• Jmenovitý proud: 13 A
• Jmenovité napětí: 250 V DC
• Vypínací charakteristika: C
• Krytí: IP20
• Počet pólů: 2
• Zkratová vypínací schopnost Icu: 10 kA
