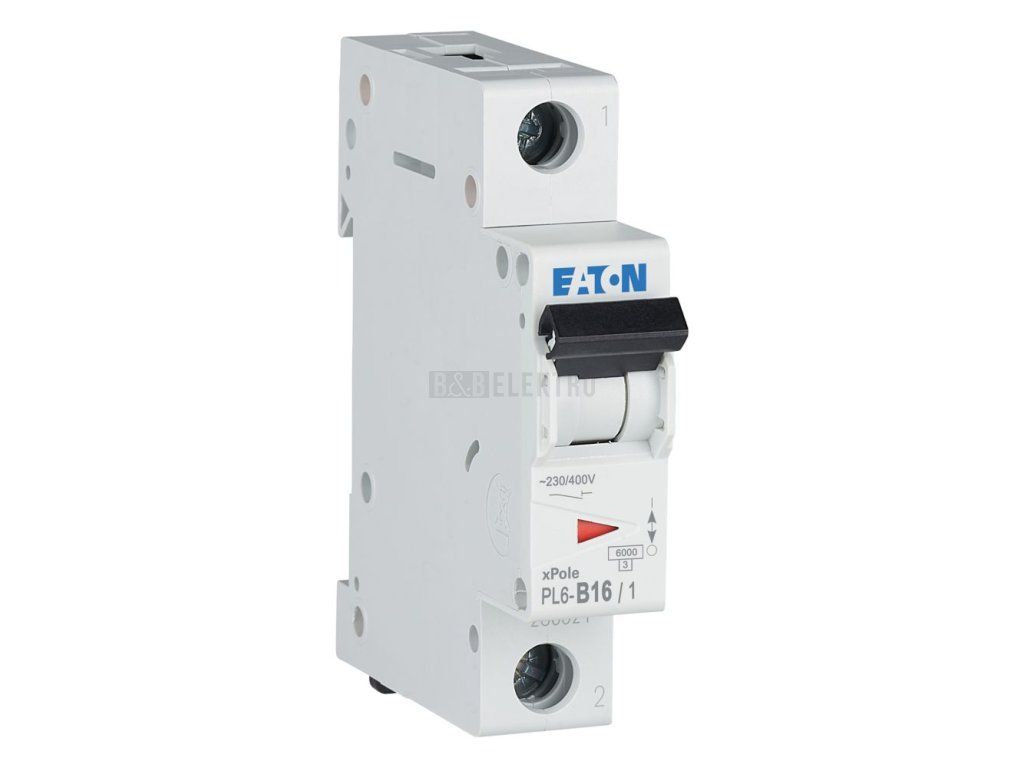

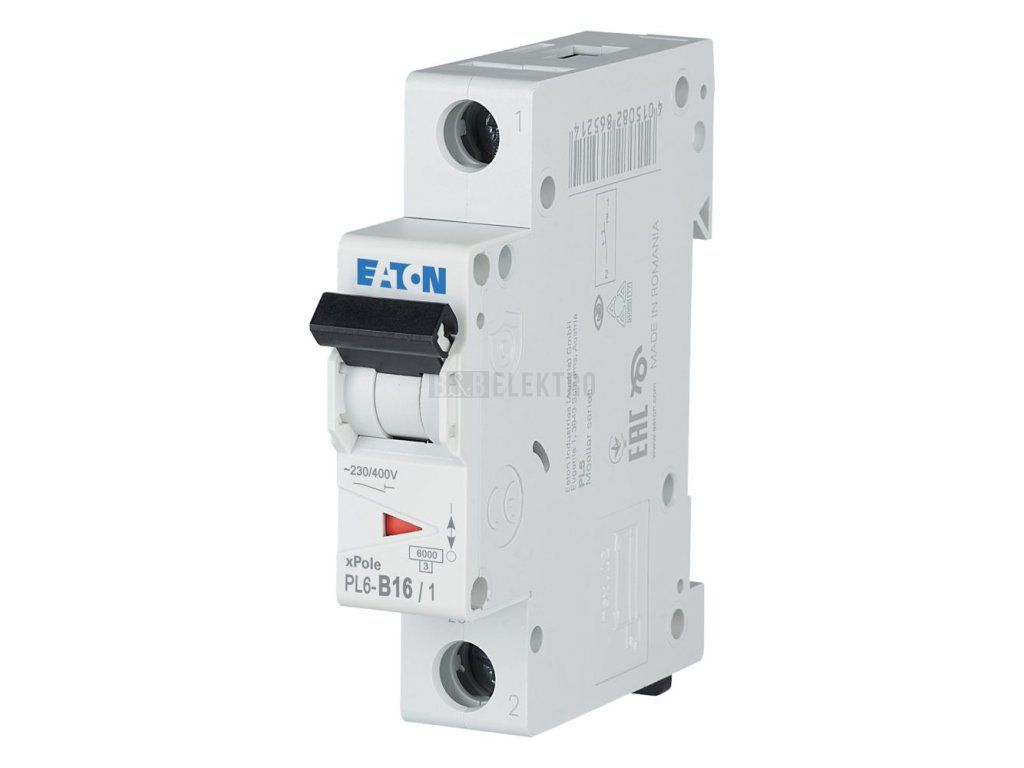

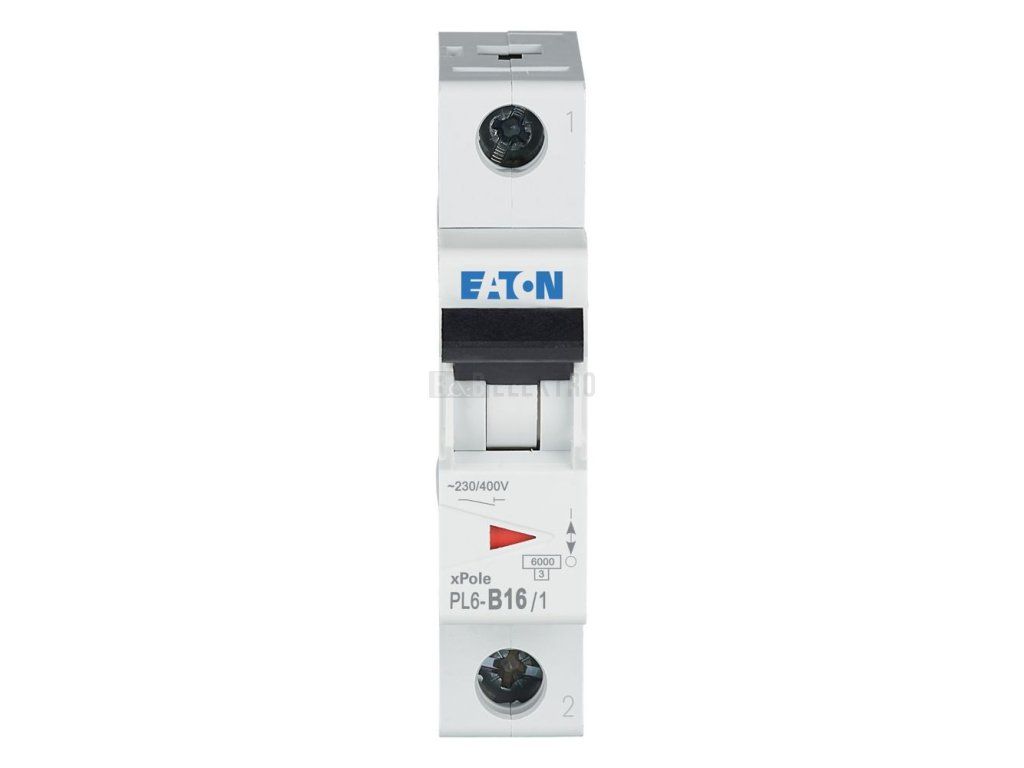

Jistič 16A, PL6-16/1/B (6kA) Eaton 286521
Jednopólový jistič Eaton PL6-B16/1 16A chrání elektrické obvody v bytě nebo rodinném domě před zkratem až do 6 kA a přetížením. Díky charakteristice B a jmenovitému proudu 16 A je vhodný pro zásuvkové okruhy nebo spotřebiče jako pračka, myčka či trouba – montáž na DIN lištu do rozvaděče je rychlá a jednoduchá.
Jistič Eaton PL6-B16/1 o jmenovitém proudu 16 A a vypínací charakteristice B je určen pro ochranu zásuvkových obvodů a běžných spotřebičů – jako je pračka, myčka nebo trouba – před zkratem a přetížením. Nabízí zkratovou schopnost 6 kA, jmenovité napětí 230 V AC a krytí IP20, což zajišťuje bezpečný a spolehlivý provoz v bytových i komerčních instalacích.
Instalace je snadná – jistič zabírá jeden modul na DIN liště s montážní hloubkou 70,5 mm. Umožňuje připojení vodičů o průřezu 1–25 mm² a lze jej doplnit o příslušenství řady xPole. Elektroinstalaci vždy svěřte oprávněné osobě s příslušnou kvalifikací.
- Jmenovitý proud: 16 A
- Vypínací charakteristika: B
- Počet pólů: 1
- Zkratová odolnost: 6 kA
- Jmenovité napětí: 230 V AC
- Průřez vodiče: 1–25 mm²
- Stupeň krytí: IP20
- Šířka: 1 modul
- Montážní hloubka: 70,5 mm
- Provozní teplota: −25 °C až +75 °C
Doplňkové parametry
| Kategorie: | 1-pólové jističe domovní |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 4015082865214 |
| Jmenovitý proud (A): | 16 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 17,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 2,3 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
