Jistič 16A, PL6-16/3/B (6kA) Eaton 286589
Jistič vedení 3pólový 16 A / 400 V, charakteristika B, 6 kA, IP20 Eaton 286589
Jistič vedení 3p 16 A, charakteristika B – Eaton 286589

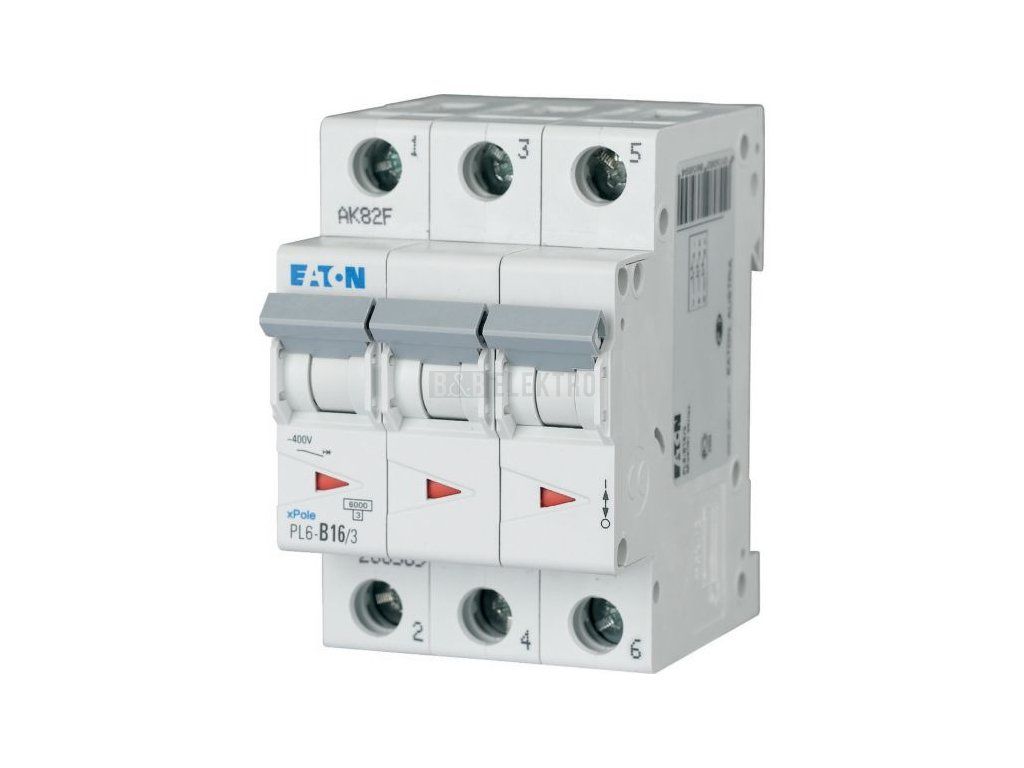

Eaton jistič vedení PL6-B16/3 chrání elektrické vedení před přetížením a zkratem, pracuje při jmenovitém proudu 16 A a jmenovitém napětí 400 V. Vypínací charakteristika B zajišťuje spolehlivé vypnutí u obvodů s malým rázovým proudem, jmenovitá zkratová vypínací schopnost dosahuje 6 kA a krytí odpovídá stupni IP20.
Jistič se montuje na DIN lištu, disponuje třemi jištěnými póly a zapojuje se vodiči s průřezem 1 až 25 mm². Provoz je možný v rozsahu teplot okolí -25 až 75 °C, jmenovité izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV. Produkt se doplňuje dalším příslušenstvím a nachází uplatnění při jištění třífázových obvodů v rozvaděčích.
Technické parametry
- Jmenovitý proud: 16 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA
- Krytí: IP20
- Počet pólů: 3
Doplňkové parametry
| Kategorie: | Jističe 3-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 4015082865894 |
| Jmenovitý proud (A): | 16 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 52,5 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 3 |
| Počet pólů (celkem): | 3 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 7,2 |
| Šířka v modulárních jednotkách: | 3 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
