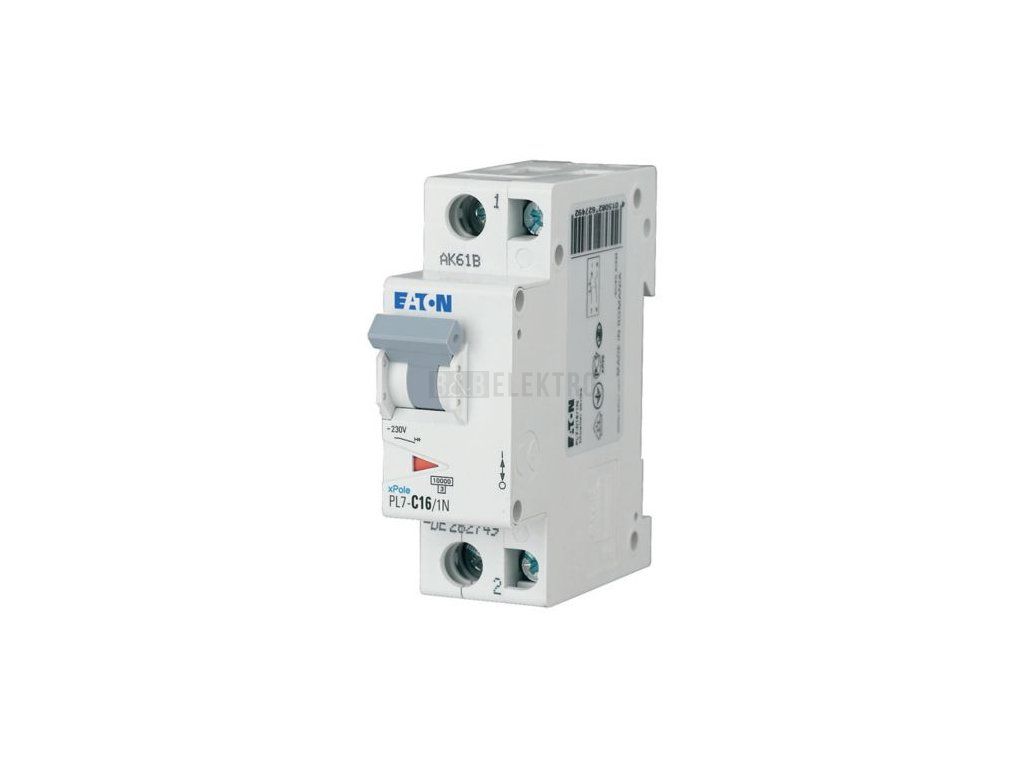

Jistič 16A, PL7-16/1N/C (10kA) Eaton 262749

Jistič vedení 1p+N 16 A / 230 V, charakteristika C – Eaton 262749

Eaton jistič vedení PL7-C16/1N chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 16 A a jmenovitém napětí 230 V. Vypínací charakteristika C odpovídá zátěžím s vyšším záběrovým proudem, jmenovitá zkratová vypínací schopnost dosahuje 10 kA a jistič disponuje krytím IP20.

Provedení 1p+N se současným přepínáním nulového vodiče umožňuje připojení vodičů s průřezem 1 až 25 mm², montáž probíhá na DIN lištu v rozváděči s vestavnou hloubkou 70,5 mm. Jistič pracuje v rozsahu teploty okolí -25 až 75 °C a nabízí možnost doplňkového vybavení. Díky jednomu jištěnému pólu a přepínání nulového vodiče se hodí pro jištění jednofázových obvodů v bytových i průmyslových rozváděčích.

Jistič splňuje normu EN 60898, jmenovité impulzní vypínací napětí Uimp dosahuje 4 kV a jmenovité izolační napětí Ui 440 V, třída omezení energie je stanovena na 3.

Technické parametry

• Jmenovitý proud 16 A
• Jmenovité napětí 230 V
• Vypínací charakteristika C
• Krytí IP20
• Zkratová vypínací schopnost Icn 10 kA
• Provedení 1p+N se současným přepínáním nulového vodiče
