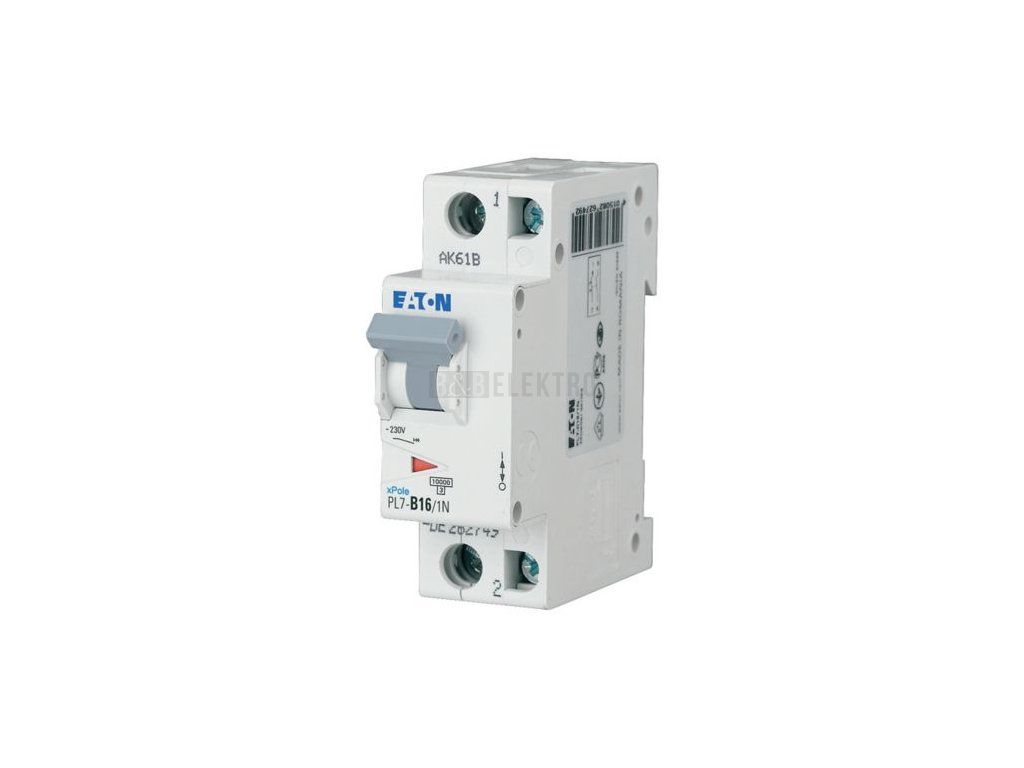

Jistič 16A, PL7-16/1N/B (10kA) Eaton 262740

Jistič vedení 1P+N 16 A / 230 V, charakteristika B – Eaton 262740

Eaton jistič vedení PL7-B16/1N 262740 chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 16 A a napětí 230 V s vypínací charakteristikou B. Jmenovitá zkratová vypínací schopnost dosahuje 10 kA jak při 230 V, tak při 400 V, izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV.

Jistič má krytí IP20 a montuje se na DIN lištu v rozvaděči, kde zabírá šířku 1,5 modulu. Provedení 1P+N s celkovým počtem 2 pólů zajišťuje současné přepínání nulového vodiče, připojení vodičů s plným jádrem i vícežilových kabelů je možné v rozsahu průřezu 1 až 25 mm². Uplatnění najde při jištění jednofázových koncových obvodů v domovních a průmyslových rozvaděčích.

Jistič umožňuje doplnění o přídavné vybavovací moduly a provoz snáší v širokém teplotním rozsahu od -25 °C do 75 °C.

Technické parametry

• Jmenovitý proud 16 A
• Jmenovité napětí 230 V
• Vypínací charakteristika B
• Zkratová vypínací schopnost Icn 10 kA
• Krytí IP20
• Provedení 1P+N (2 póly), montáž na DIN lištu
