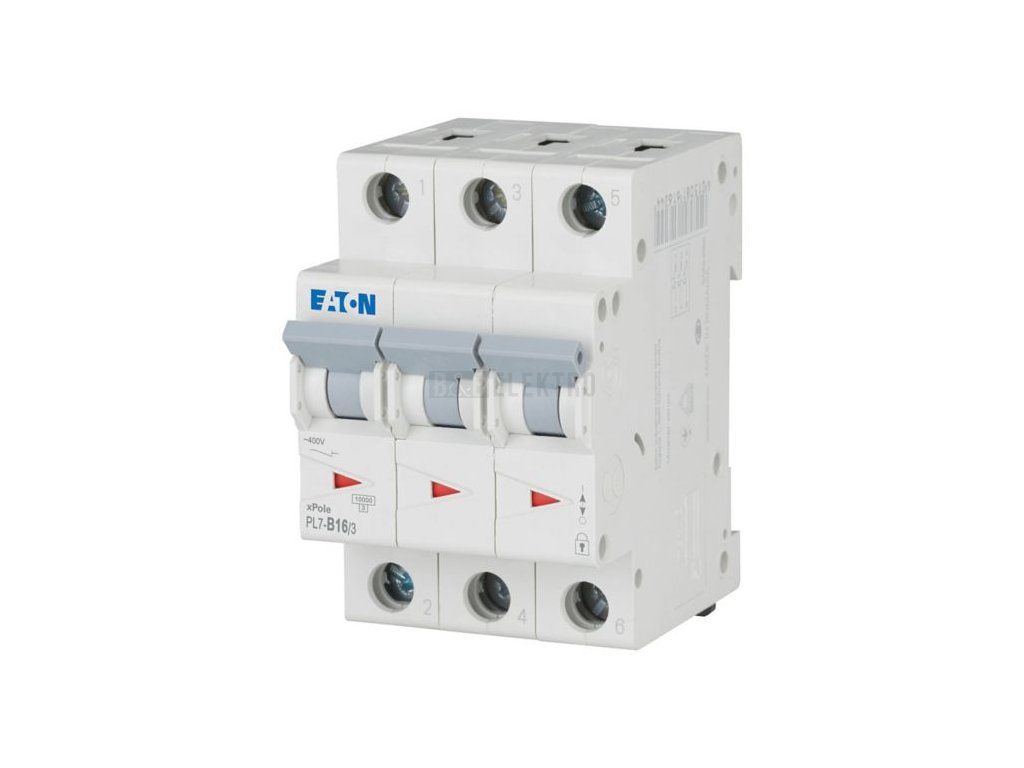

Jistič 16A, PL7-16/3/B (10kA) Eaton 263389

Modulární jistič 3-pólový 16A / 400V, charakteristika B – Eaton 263389

Modulární jistič Eaton 263389 chrání elektrické obvody při jmenovitém proudu 16 A a napětí 400 V AC. Pracuje s frekvencí 50 Hz a vypínací charakteristikou B, která zajišťuje ochranu běžných spotřebičů a osvětlovacích okruhů. Jmenovitá zkratová vypínací schopnost dosahuje 10 kA při 400 V i 230 V podle normy EN 60898. Jmenovité izolační napětí činí 440 V, impulzní vypínací napětí 4 kV.

Jistič má 3 jištěné póly a zabírá 3 modulární jednotky na DIN liště. Minimální hloubka pro montáž je 70,5 mm. Připojení vodičů umožňuje průřez 1-25 mm² u plných i vícežilových kabelů. Krytí IP20 odpovídá použití v rozvaděčích a suchých prostorech. Ztrátový výkon dosahuje 7,2 W. Pracuje při teplotě okolí od -25 °C.

Jistič splňuje kategorii přepětí 3 a stupeň znečištění 2. Třída omezení energie 3 zajišťuje ochranu citlivějších zařízení. Konstrukce umožňuje doplnění příslušenstvím.

Technické parametry

• Jmenovitý proud: 16 A
• Jmenovité napětí: 400 V AC
• Počet jištěných pólů: 3
• Vypínací charakteristika: B
• Zkratová vypínací schopnost Icn: 10 kA (400 V i 230 V)
• Krytí: IP20
