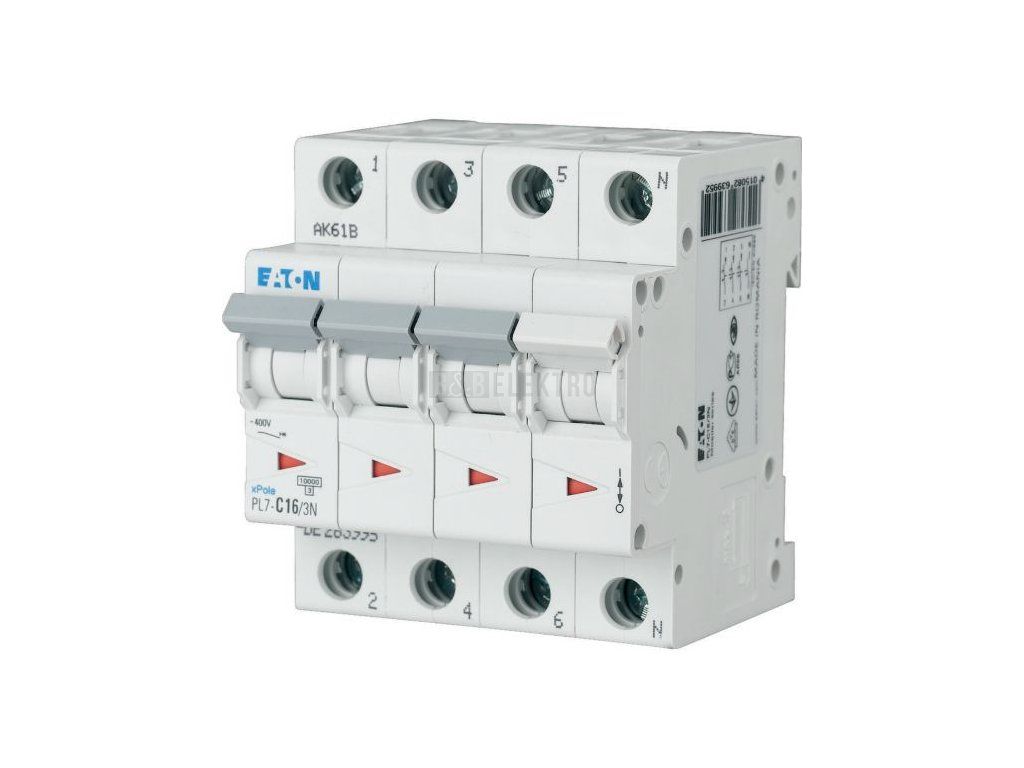

Jistič 16A, PL7-16/3N/B (10kA) Eaton 263985

Jistič vedení 3p+N 16 A / 400 V, charakteristika B – Eaton 263985

Eaton jistič vedení PL7-B16/3N 263985 chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 16 A a jmenovitém napětí 400 V. Vypínací charakteristika B odpovídá jmenovité zkratové vypínací schopnosti Icn 10 kA jak při 400 V, tak při 230 V, jmenovité izolační napětí Ui dosahuje 440 V a impulzní vypínací napětí Uimp 4 kV. Jistič pracuje s frekvencí 50–60 Hz a s teplotou okolí v rozsahu -25 až 75 °C.

Provedení se 3 jištěnými póly a současným přepínáním nulového vodiče (celkem 4 póly) umožňuje připojení vodičů s průřezem 1–25 mm² s plným jádrem i u vícežilových kabelů. Jistič se montuje na DIN lištu, krytí dosahuje IP20 a šířka v modulárních jednotkách činí 4 moduly. Konstrukce počítá s doplňkovým vybavením pro rozšíření funkcí jističe. Použití nachází v rozvaděčích při jištění vedení s neutrálním vodičem.

Technické parametry

• Jmenovitý proud: 16 A
• Jmenovité napětí: 400 V
• Vypínací charakteristika: B
• Jmenovitá zkratová vypínací schopnost Icn: 10 kA
• Krytí: IP20
• Počet pólů: 3p+N (4 póly celkem)
