Jistič 16A, PL7-16/3N/C (10kA) Eaton 263995
Jistič vedení 3P+N 16 A / 400 V, charakteristika C, 10 kA, IP20 Eaton 263995
Jistič vedení 3P+N 16 A / 400 V, charakteristika C – Eaton 263995

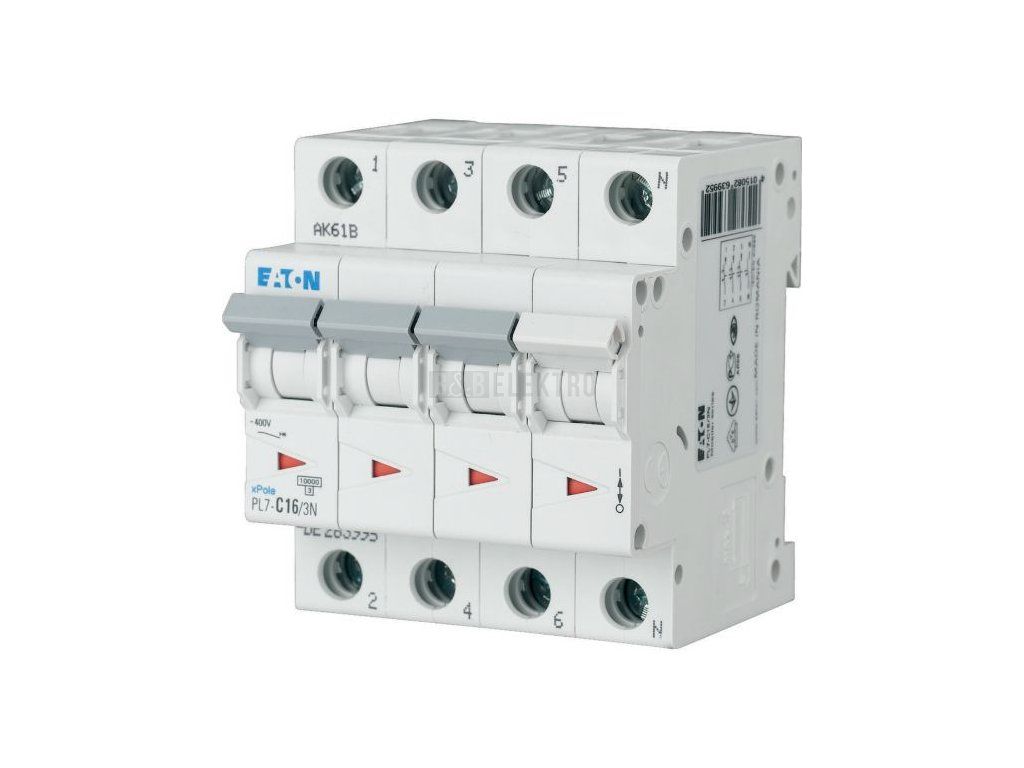

Eaton jistič vedení PL7-C16/3N přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak vedení a připojené spotřebiče. Pracuje při jmenovitém proudu 16 A a jmenovitém napětí 400 V, s vypínací charakteristikou C a jmenovitou zkratovou vypínací schopností 10 kA podle EN 60898. Jmenovité izolační napětí Ui dosahuje 440 V a jmenovité impulzní vypínací napětí Uimp 4 kV.
Jistič má krytí IP20 a montuje se na DIN lištu, připojení vodičů s plným jádrem i vícežilových kabelů umožňuje v rozsahu 1 - 25 mm². Provedení se čtyřmi póly a současným přepínáním nulového vodiče jistí tři fáze a nulový vodič, k dispozici je i možnost doplňkového vybavení. Díky konfiguraci 3P+N s jištěnými třemi póly a jmenovitým proudem 16 A se hodí pro ochranu třífázových okruhů s neutrálním vodičem.
Technické parametry
- Jmenovitý proud: 16 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: C
- Zkratová vypínací schopnost Icn: 10 kA
- Krytí: IP20
- Provedení: 3P+N, montáž na DIN lištu
Doplňkové parametry
| Kategorie: | Jističe 3+N pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.456 kg |
| EAN: | 4015082639952 |
| Jmenovitý proud (A): | 16 A |
| ? Vypínací charakteristika: | C |
| Šířka (mm): | 70 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Počet pólů (celkem): | 3+N |
| Zkratová odolnost: | 10 kA |
| Výrobní společnost : | Eaton Elektrotechnika s.r.o. |
|---|---|
| Adresa : | Komárovská 2406/57 Praha 193 00 |
| E-mail : | podporaCZ@Eaton.com |
