Jistič 20A, Ex9BH 20/1/C (10kA) Noark 100369
Jistič 1P, charakteristika C, 20 A / 230 V, Icn 10 kA, na DIN lištu NOARK Electric 100369
Jistič 1-pólový C20 – NOARK Electric 100369
NOARK Electric jistič Ex9BH 100369 přerušuje elektrický obvod při přetížení nebo zkratu a chrání tak instalaci před poškozením. Pracuje při jmenovitém proudu 20 A a jmenovitém napětí 230 V AC, s vypínací charakteristikou C vhodnou pro obvody se zvýšeným záběrovým proudem. Jmenovitá zkratová vypínací schopnost dosahuje 10 kA podle EN 60898, respektive 15 kA podle IEC 60947-2.
Jistič se montuje na DIN lištu, krytí IP20 odpovídá instalaci v rozvaděči. Jednopólové provedení o šířce 1 modulární jednotky umožňuje připojení vodičů s plným jádrem o průřezu 1 mm². Konstrukce počítá s možností doplňkového vybavení, takže jistič lze rozšířit o pomocné kontakty nebo spouště. Uplatnění najde v jednofázových obvodech, kde je potřeba jistit okruh proti přetížení a zkratu při proudu 20 A.
Technické parametry
- Jmenovitý proud: 20 A
- Jmenovité napětí: 230 V AC
- Vypínací charakteristika: C
- Zkratová vypínací schopnost Icn: 10 kA
- Krytí: IP20
- Počet pólů: 1
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 8592765003706 |
| Jmenovitý proud (A): | 20 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | C |
| Krytí (IP): | IP20 |
| Druh napětí: | AC |
| Frekvence: | 60 |
| Kategorie přepětí: | 3 |

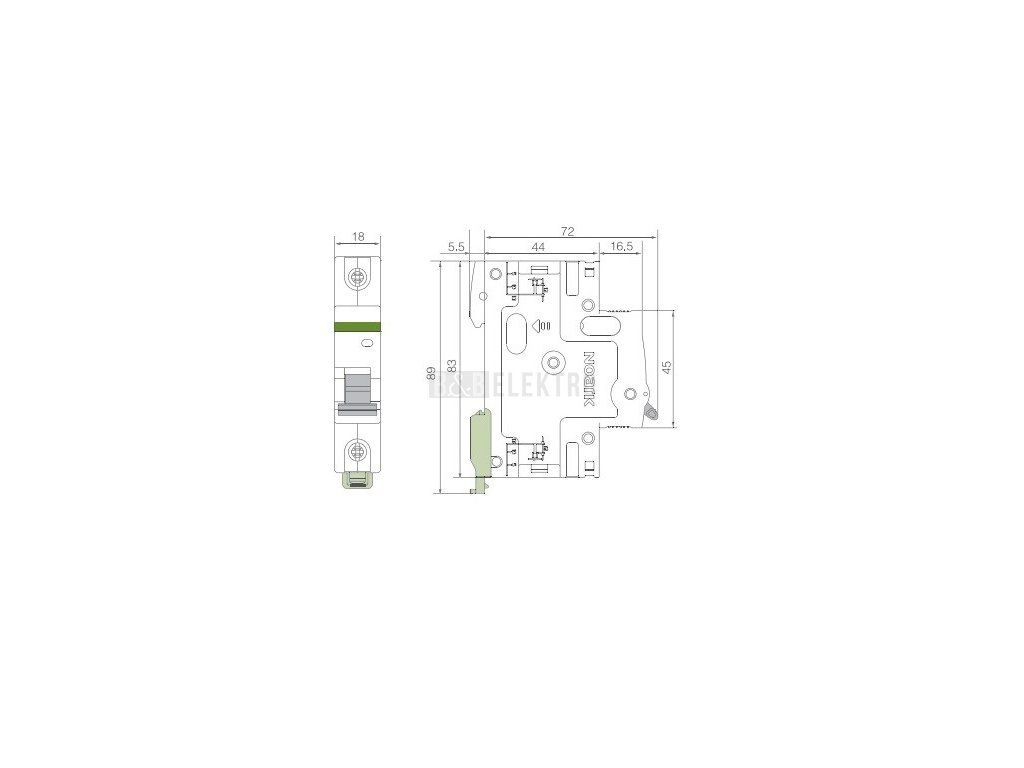

| Montážní hloubka (mm): | 72 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Šířka v počtech modulů: | 1 |
| Třída omezení energie: | 3 |
| Vhodné pro instalaci pod omítku: | Ano |
| Zkratová schopnost při 230V Icn EN 60898: | 10 kA |
| Zkratová schopnost při 400V Icn EN 60898: | 10 kA |
