Jistič 20A, Ex9BH 20/1/D (10kA) Noark 100459
Jistič MCB 1P D20, 20 A / 230 V, charakteristika D, Icn 10 kA NOARK Electric 100459
Jistič MCB 1-pólový, charakteristika D, 20 A / 230 V – NOARK Electric 100459
NOARK Electric jistič Ex9BH 1P D20 100459 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak instalaci před poškozením. Pracuje při jmenovitém proudu 20 A a jmenovitém napětí 230 V AC, s vypínací charakteristikou D pro obvody se zvýšeným zapínacím proudem. Jmenovitá zkratová vypínací schopnost dosahuje 10 kA podle EN 60898 a 15 kA podle IEC 60947-2, jmenovité izolační napětí Ui činí 690 V.
Jistič se montuje na DIN lištu a zabírá 1 modulární jednotku, připojení vodiče s plným jádrem je možné do průřezu 1 mm². Kryt s krytím IP20 chrání před dotykem živých částí, provoz je možný do teploty okolí -30 °C. Jednopólové provedení s charakteristikou D nachází uplatnění v obvodech s vyššími rozběhovými proudy, například u motorů nebo transformátorů.
Jistič umožňuje doplnění o přídavné vybavení, čímž rozšiřuje možnosti ochrany a signalizace v rozvaděči.
Technické parametry
- Jmenovitý proud: 20 A
- Jmenovité napětí: 230 V AC
- Vypínací charakteristika: D
- Zkratová vypínací schopnost Icn: 10 kA / Icu: 15 kA
- Krytí: IP20
- Montáž: DIN lišta, 1 modulární jednotka, 1 pól
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 8592765004604 |
| Jmenovitý proud (A): | 20 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | D |
| Krytí (IP): | IP20 |
| Druh napětí: | AC |
| Frekvence: | 60 |
| Kategorie přepětí: | 3 |

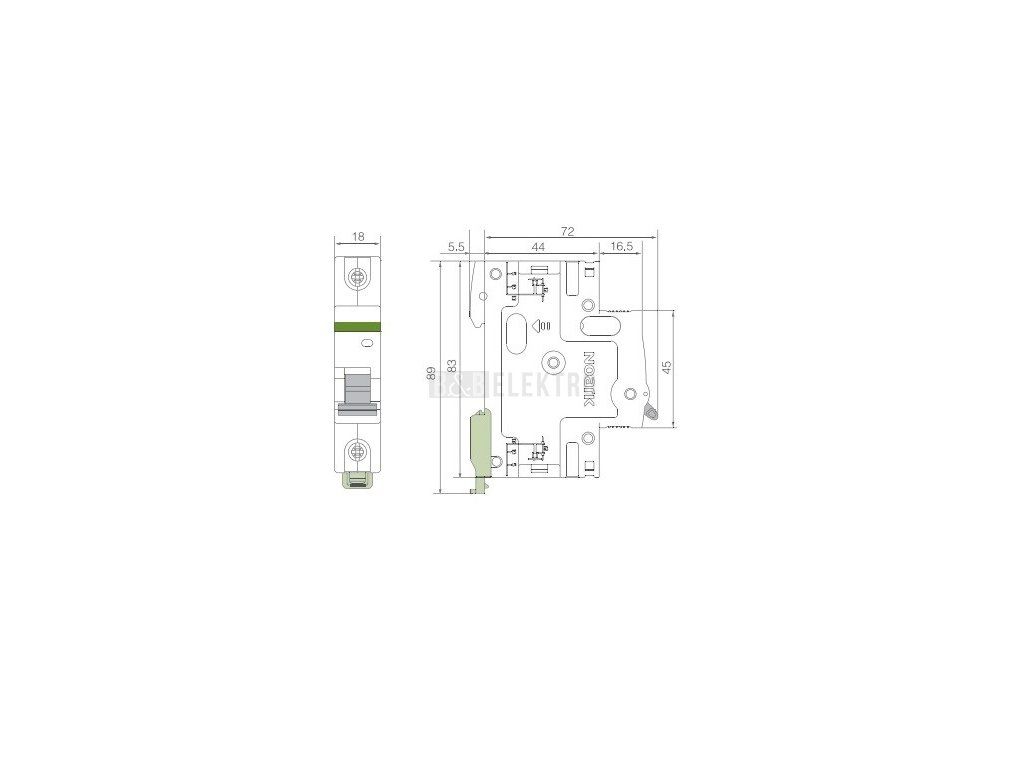

| Montážní hloubka (mm): | 72 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Šířka v počtech modulů: | 1 |
| Třída omezení energie: | 3 |
| Vhodné pro instalaci pod omítku: | Ano |
| Zkratová schopnost při 230V Icn EN 60898: | 10 kA |
| Zkratová schopnost při 400V Icn EN 60898: | 10 kA |
