Jistič 20A, Ex9BH 20/3/D (10kA) Noark 100504
Jistič MCB 3P D20, 400 V, 10 kA, charakteristika D NOARK Electric 100504
Jistič MCB 3-pólový, 20 A, charakteristika D – NOARK Electric 100504
NOARK Electric jistič Ex9BH 3P D20 100504 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání instalaci před poškozením. Pracuje při jmenovitém proudu 20 A a jmenovitém napětí 400 V, vypínací charakteristika D jej předurčuje pro obvody se zvýšeným záběrovým proudem. Jmenovitá zkratová vypínací schopnost dosahuje 10 kA podle EN 60898 a 15 kA podle IEC 60947-2, krytí je IP20.
Jistič se montuje na DIN lištu, připojuje se vodiči s plným jádrem o průřezu 1 mm² a v rozvaděči zabírá 3 moduly. Provoz je možný do teploty okolí -30 °C, k dispozici je také doplňkové vybavení pro rozšíření funkcí. Díky charakteristice D a třífázovému provedení se hodí pro jištění obvodů s vyššími rozběhovými proudy, například motorů nebo transformátorů.
Technické parametry
- Jmenovitý proud: 20 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: D
- Zkratová vypínací schopnost Icn: 10 kA / Icu: 15 kA
- Krytí: IP20
- Počet pólů: 3
Doplňkové parametry
| Kategorie: | Jističe 3-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 8592765005052 |
| Jmenovitý proud (A): | 20 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | D |
| Krytí (IP): | IP20 |
| Druh napětí: | AC |
| Frekvence: | 60 |
| Kategorie přepětí: | 3 |

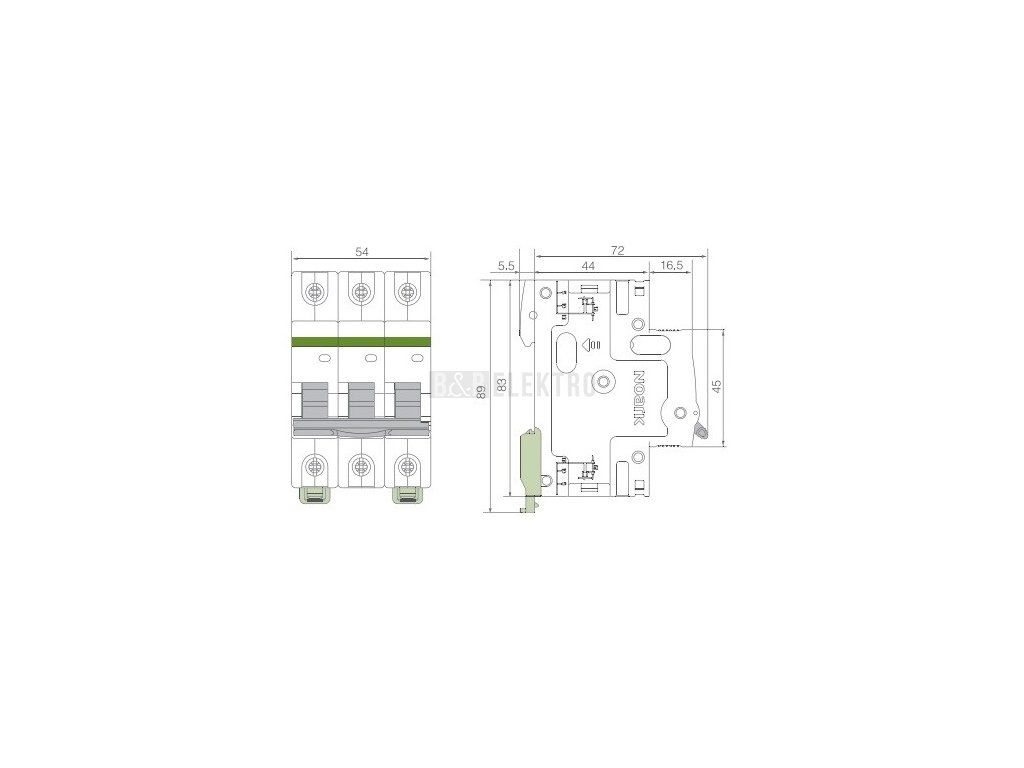

| Montážní hloubka (mm): | 74 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 3 |
| Počet pólů (celkem): | 3 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Šířka v počtech modulů: | 3 |
| Třída omezení energie: | 3 |
| Vhodné pro instalaci pod omítku: | Ano |
| Zkratová schopnost při 230V Icn EN 60898: | 10 kA |
| Zkratová schopnost při 400V Icn EN 60898: | 10 kA |
