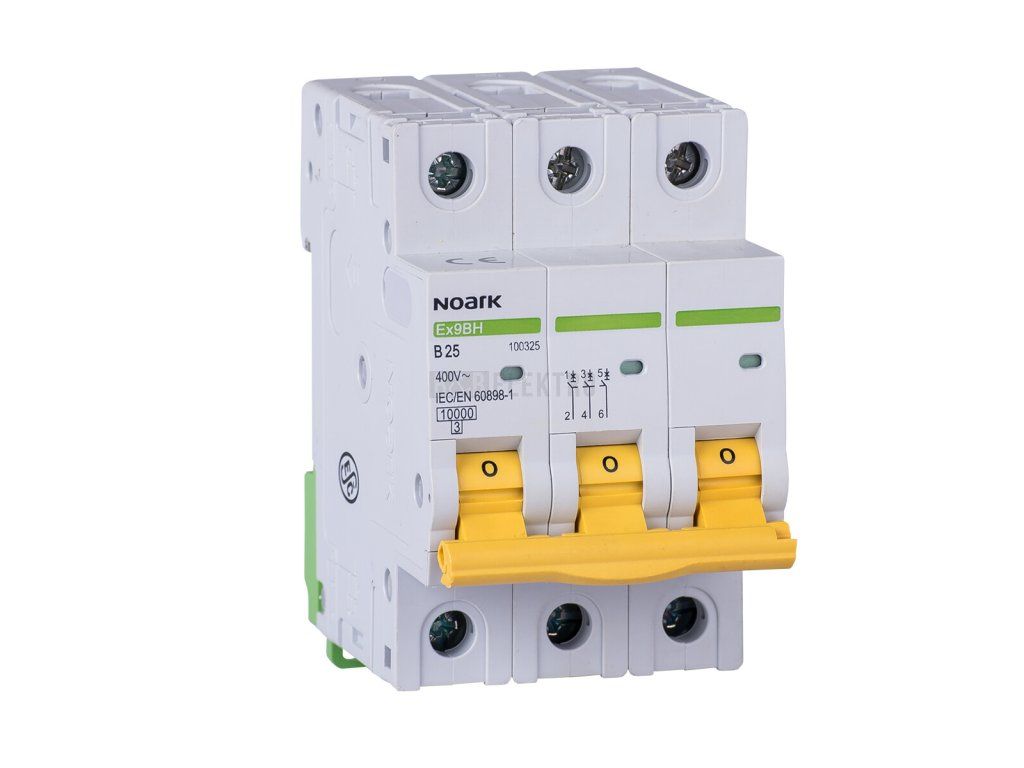

Jistič 20A, Ex9BN 20/3/B (10kA) Noark 100324
Jistič MCB 3P B20, 400 V, 10 kA, na DIN lištu NOARK Electric 100324
Jistič MCB 3-pólový, charakteristika B, 20 A – NOARK Electric 100324
NOARK Electric jistič Ex9BH 3P B20 přerušuje elektrický obvod při přetížení nebo zkratu a chrání tak instalaci před poškozením. Pracuje při jmenovitém proudu 20 A a jmenovitém napětí 400 V, s vypínací charakteristikou B a zkratovou vypínací schopností Icn 10 kA podle EN 60898. Podle normy IEC 60947-2 dosahuje zkratové vypínací schopnosti Icu 15 kA při 400 V i 230 V.
Jistič se montuje na DIN lištu, krytí dosahuje stupně IP20. Ke svorkám lze připojit vodič s plným jádrem o průřezu 1 mm², provoz je možný do teploty okolí -30 °C. Konstrukce umožňuje doplnění o přídavné vybavení. Díky třípólovému provedení a jmenovitému proudu 20 A s charakteristikou B se použije pro jištění třífázových obvodů s mírně vyšším záběrovým proudem, například motorových nebo topných okruhů.
Technické parametry
- Jmenovitý proud: 20 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 10 kA
- Krytí: IP20
- Počet pólů: 3
Doplňkové parametry
| Kategorie: | Jističe 3-pólové 10 kA pro domovní a průmyslové rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 8592765003256 |
| Jmenovitý proud (A): | 20 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC |
| Frekvence: | 60 |
| Kategorie přepětí: | 3 |

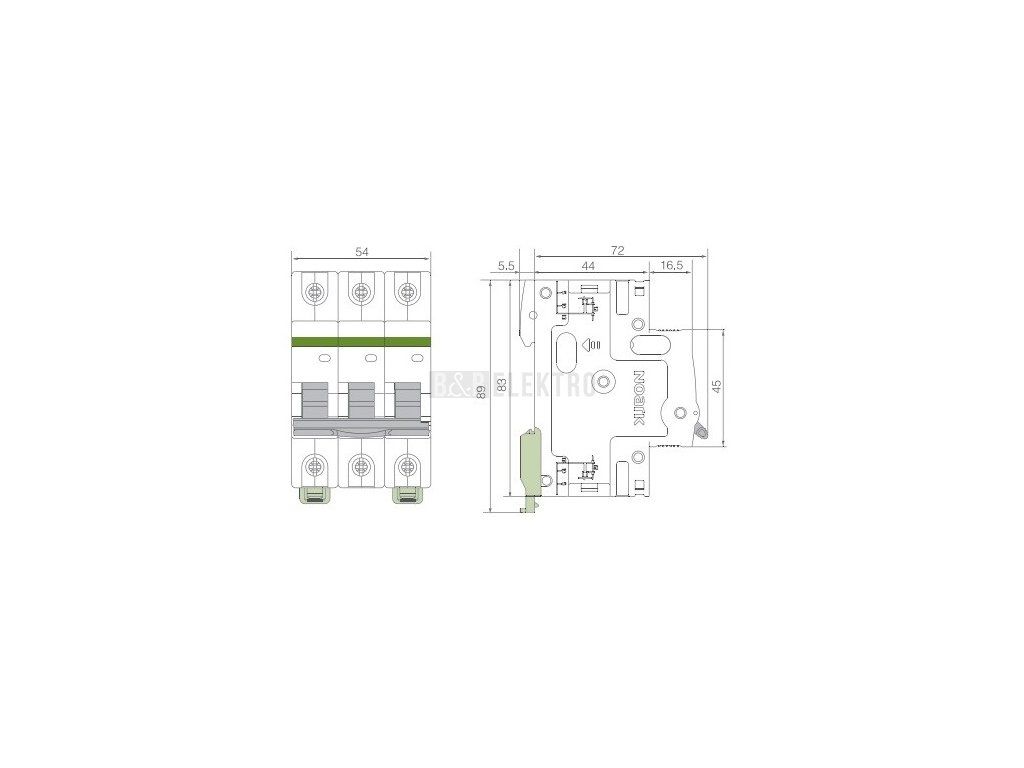

| Montážní hloubka (mm): | 74 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 3 |
| Počet pólů (celkem): | 3 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Šířka v počtech modulů: | 3 |
| Třída omezení energie: | 3 |
| Vhodné pro instalaci pod omítku: | Ano |
| Zkratová schopnost při 230V Icn EN 60898: | 10 kA |
| Zkratová schopnost při 400V Icn EN 60898: | 10 kA |
| Výrobní společnost : | NOARK Electric Europe s.r.o. |
|---|---|
| Adresa : | Harfa Office Park Českomoravská 2420/15a 190 00 Praha 9 |
| E-mail : | technicalsupport@noark-electric.com |
