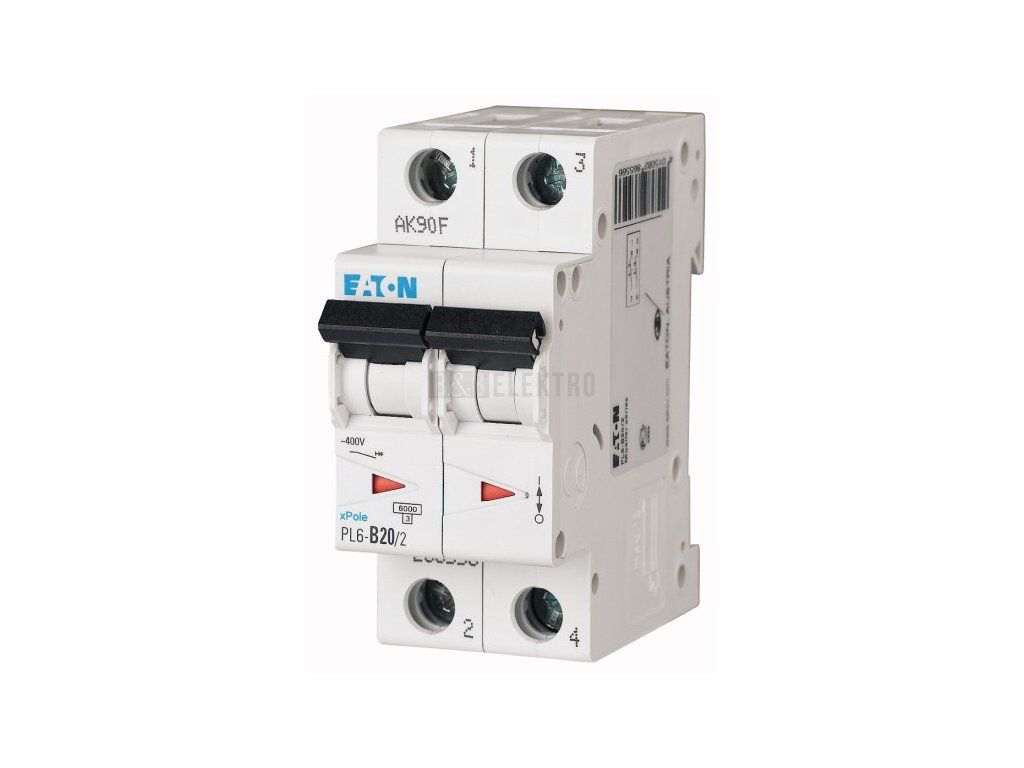

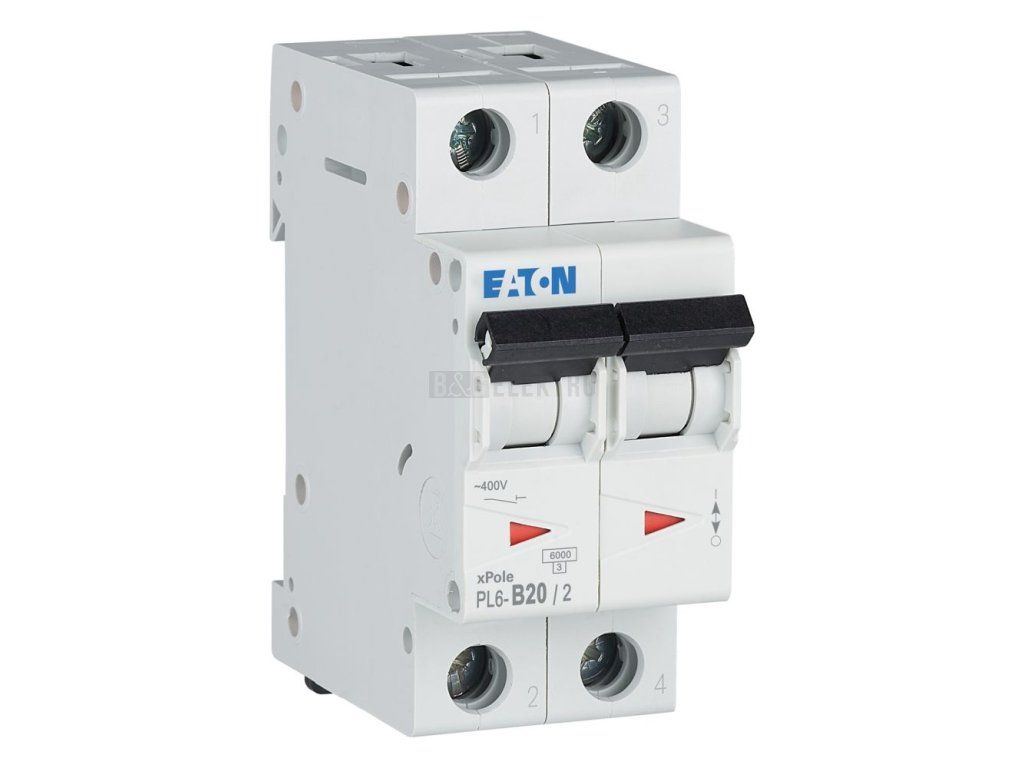

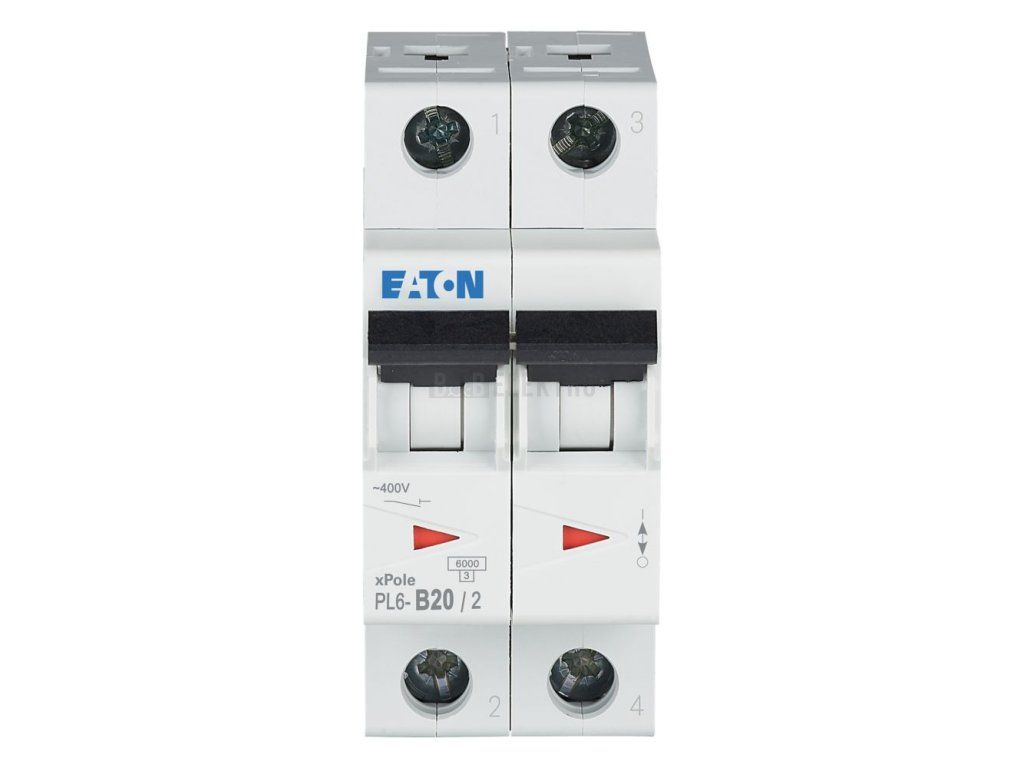

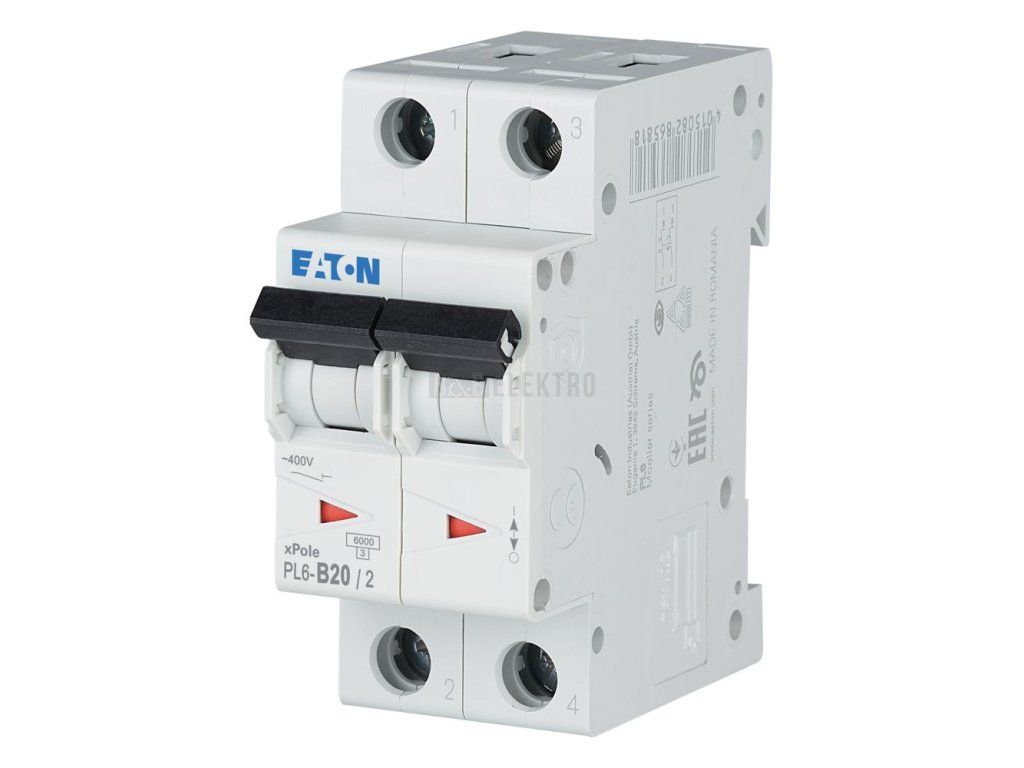

Jistič 20A, PL6-20/2/B (6kA) Eaton 286556
Jistič vedení 2pólový 20 A / 400 V, charakteristika B, 6 kA, IP20 Eaton 286556
Jistič vedení 2pólový 20 A, charakteristika B – Eaton 286556
Eaton jistič vedení PL6-B20/2 (286556) přerušuje elektrický obvod při přetížení nebo zkratu a chrání tak připojené vedení a spotřebiče. Pracuje při jmenovitém proudu 20 A a napětí 400 V AC, s vypínací charakteristikou B a zkratovou vypínací schopností 6 kA podle EN 60898.
Jistič se montuje na DIN lištu v rozvaděči a připojuje vodiče s plným jádrem i vícežilové kabely o průřezu 1–25 mm². Krytí IP20 chrání před dotykem živých částí, provoz je možný v rozsahu teplot -25 až 75 °C. Dvoupólové provedení s jedním jištěným pólem se používá pro jištění jednofázových vedení, kde se spíná i nulový vodič.
Jistič splňuje kategorii přepětí III a stupeň znečištění 2, jmenovité izolační napětí Ui dosahuje 440 V a jmenovité impulzní vypínací napětí Uimp 4 kV. K dispozici je možnost doplňkového vybavení pro rozšíření funkcí jističe.
Technické parametry
- Jmenovitý proud 20 A
- Jmenovité napětí 400 V AC
- Vypínací charakteristika B
- Zkratová vypínací schopnost Icn 6 kA
- Krytí IP20
- Průřez připojitelných vodičů 1–25 mm²
Doplňkové parametry
| Kategorie: | Jističe 2-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.24 kg |
| EAN: | 4015082865566 |
| Jmenovitý proud (A): | 6 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Šířka (mm): | 35 mm |
| Hloubka (mm): | 44 mm |
| Výška (mm): | 80 mm |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 70,5 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 2 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 75 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 6,9 |
| Šířka v modulárních jednotkách: | 2 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
